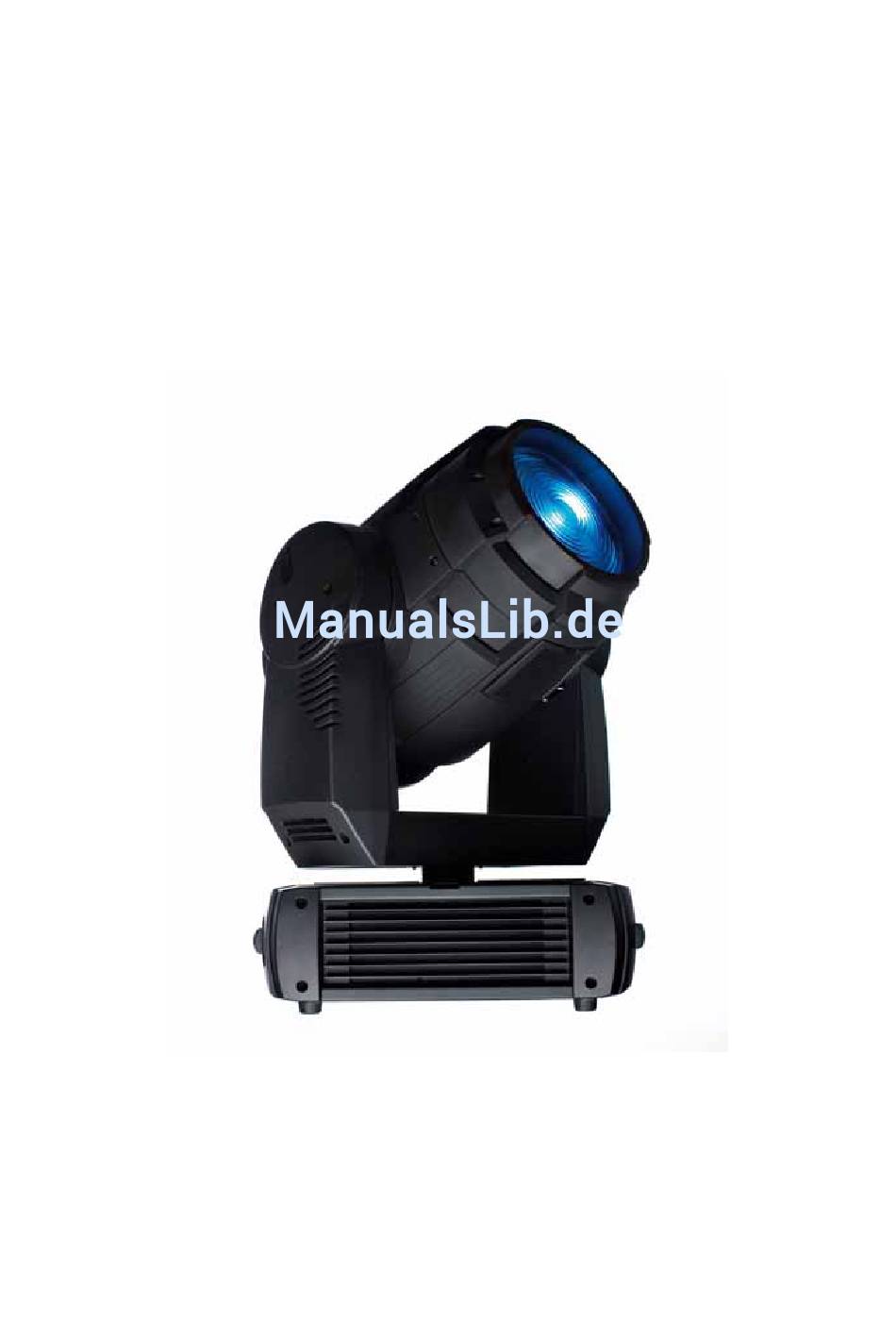

- Seite 1 MAC TW1 Bedienungsanleitung...
-
Seite 2: Abmessungen
© 2006-2008 Martin Professional A/S, Dänemark. Alle Rechte vorbehalten. Die gegebenen Informationen können ohne vorherige Ankündigung geän- dert werden. Martin Professional A/S und alle verbundenen Firmen können nicht für Verletzungen aller Art, direkte oder indirekte Verluste, Vermögens- oder andere Schäden, die durch den Gebrauch oder Nichtgebrauch des Gerätes oder aufgrund der in dieser Anleitung enthaltenen Informationen ent- stehen, haftbar gemacht werden. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise WARNUNG! Lesen und befolgen Sie die Sicherheitshinweise, bevor Sie das Produkt installieren, in Betrieb nehmen oder reparieren. Die folgenden Symbole werden in dieser Anleitung und auf dem Produkt verwendet, um Sie auf besondere Sicherheitsinformationen hinzuweisen: GEFAHR! GEFAHR! GEFAHR! Warnung! Warnung! Warnung! Warnung! - Seite 4 S C H U T Z V O R A U G E N V E R L E T Z U N G E N • Nehmen Sie das Gerät nicht mit fehlenden oder beschädigten Abdeckungen, Schutzfiltern, Linsen oder Abschirmungen in Betrieb.
-
Seite 5: Inhaltsverzeichnis
MAC TW1 Interner Dimmer Installationsanleitung ........ - Seite 6 Notizen MAC TW1 Bedienungsanleitung...
-
Seite 7: Einführung
Einführung Vielen Dank für Ihre Wahl des MAC TW1™, ein intelligenter Scheinwerfer von Martin™. Das Moving Head Washlight verfügt über folgende Funktionen: • 1200 Watt Halogenlampe mit hohem Lichtstrom • CMY Farbmischung mit unabhängig einstellbaren CMY Filtern von 0-100%. • Motorisiertes Zoom-Objektiv: Zehntelstreuwinkel von 19° - 41° (Zoombereich abhängig vom verwendeten Leuchtmittel) •... -
Seite 8: Anschlüsse Und Gerätemenü
A - Wahlschalter interner / externer Dimmer F - Netzschalter B - DMX Ausgang G - Anschluss für externen Dimmer C - DMX Eingang H - DMX Ausgang D - Gerätemenü mit LED-Display I - DMX Eingang E - Netzkabel-Eingang MAC TW1 Bedienungsanleitung... -
Seite 9: Spannungsversorgung
Spannungsversorgung GEFAHR! Lesen Sie die “Sicherheitshinweise” auf Seite 3, bevor Sie den MAC TW1 an die Versorgungsspannung anschließen. Wichtig! Die Betriebsspannung des Leuchtmittels muss exakt mit der maximalen Ausgangsspannung des internen oder externen Dimmers übereinstimmen. Ist dies nicht der Fall, können Schäden am Gerät entstehen, die nicht von der Produktgarantie gedeckt sind. -
Seite 10: Leuchtmittel
Hinweise finden Sie im Abschnitt “Dimmer-Optionen und Lampenspannung” auf Seite 12. Das Halogenleuchtmittel Folgende 1200 W Halogenleuchtmittel sind für den MAC TW1 geeignet: • Philips Hi-Brite 1200/80 FastFit: 80 V (P/N 97000006) • Philips 1200/115 FastFit: 115 V (P/N 97000112) •... - Seite 11 Bild 2: Entfernen und Einsetzen des Leuchtmittels 4. Drehen Sie den Keramiksockel des Leuchtmittels 45° gegen den Uhrzeigersinn und ziehen Sie das Leuchtmittel wie in Bild 2 gezeigt, heraus. 5. Überprüfen Sie, ob die Betriebsspannung des Ersatzleuchtmittels mit der Ausgangsspannung des Dimmers übereinstimmt (siehe “Dimmer-Optionen und Lampenspannung”...
-
Seite 12: Dimmer
Betriebsspannung kann den Dimmer schwer beschädigen und / oder das Leuchtmittel zerstören, sobald das Gerät eingeschaltet wird. Der MAC TW1 unterstützt drei Dimmer-Optionen. Unabhängig von der verwendeten Option muss die Betriebsspannung des Leuchtmittels mit der Ausgangsspannung des Dimmer oder Dimmersystems übereinstimmen (siehe auch Bild 4):... -
Seite 13: Anschluss An Ein Externes Dimmersystem
3. Schließen Sie die Versorgungsleitung des externen Dimmers am Neutrik PowerCon Anschluss des MAC TW1 an. Der Stecker kann nur in einer Position in den Anschluss eingeführt werden. Schieben Sie den Stecker in den Anschluss und verriegeln Sie ihn durch Drehung im Uhrzeigersinn. -
Seite 14: Dmx Datenverbindung
Verwenden Sie immer nur einen Dateneingang und einen Datenausgang. Der MAC TW1 ist mit 3- und 5-poligen XLR-Verbindern für den Datenein- und ausgang ausgestattet. Alle Verbinder sind wie folgt belegt: Pin 1 Abschirmung, Pin 2 cold (-), Pin 3 hot (+). Die Pins 4 und 5 sind nicht belegt und für zukünftige Erweiterungen mit DMX 512-A vorgesehen. -
Seite 15: Montage
Montage Der MAC TW1 kann auf den Boden gestellt oder in beliebiger Orientierung an einer Truss befestigt werden. Die Montagepunkte für die Klemmenadapter ermöglichen die parallele oder lotrechte Montage der Klemmen zur Vorderseite der Basis (siehe Bild 5). Bild 5: Positionen der Klemmenadapter und Ankerpunkte des Fangseils GEFAHR! Befestigen Sie das Gerät immer mit zwei Klemmen. -
Seite 16: Geräteeinstellungen
Bild 7: Gerätemenü Navigation Beim Einschalten des MAC TW1 werden die Geräteadresse und andere Informationen (siehe Seite 35) angezeigt. Um das Menü aufzurufen, drücken Sie [Menu]. Mit [Auf] und [Ab] bewegen Sie sich im Menü. Um eine Funktion oder ein Menü aufzurufen, drücken Sie [Enter]. Um eine Funktion oder ein Menü zu verlassen, drücken Sie [Menu]. -
Seite 17: Anpassen Der Funktionen
Grundmodus oder für den erweiterten Modus. Drücken Sie [Enter]. Anpassen der Funktionen B E W E G U N G Der MAC TW1 stellt Ihnen verschiedene Optionen für die Anpassung des Bewegungsverhaltens in unterschiedlichen Anwendungen zur Verfügung. • In der Protokolleinstellung ( wählen Sie zwischen Grundmodus (... -
Seite 18: Betriebsinformationen
Helligkeit benötigen ist dies ein einfacher Weg, um die Lebensdauer des Leuchtmittels zu erhöhen. Sehr viele Faktoren beeinflussen die Lebensdauer eines Leuchtmittel, allgemein gilt jedoch, das 5% reduzierte Maximalleistung die Lebensdauer des Leuchtmittels verdoppeln. Der MAC TW1 überwacht das Leuchtmittel, wenn ein interner Dimmer verwendet wird. Wenn das Leuchtmittel ausfällt, erscheint die Meldung im Display, das Gerät wechselt in den Schutzmodus, der... -
Seite 19: Manuelle Steuerung
D M X Der DMX-Log ( ) zeigt nützliche Informationen zur Fehlersuche bei DMX-Problemen. zeigt die DMX Refresh-Rate in Paketen/Sekunde. Werte unter 10 oder über 44 können zu Fehlverhalten des Gerätes, besonders im Tracking-Modus, führen. zeigt die Qualität der empfangenen DMX-Daten in Prozent/empfangenen Pakten. Werte unter 100 sind Hinweise auf Interferenzen, fehlerhafte Verbindungen oder andere Probleme mit den Datenleitungen. -
Seite 20: Led Anzeigen
Helligkeit sehr gering, das Leuchtmittel defekt sein oder ein Problem in der Spannungsversorgung des Leuchtmittels aufgetreten sein. • DMX - leuchtet, wenn das Gerät ein gültiges DMX-Signal erkennt. • Service - blinkt, wenn sich das Gerät im Werksmodus befindet. Nur für Diagnosezwecke im Werk. MAC TW1 Bedienungsanleitung... -
Seite 21: Betrieb
Übersicht aller Kanäle und Befehle finden Sie im “MAC TW1 DMX-Protokoll” auf Seite 29. Der MAC TW1 verfügt über zwei DMX Modi, 16 bit Grundmodus und erweiterter 16 bit Modus. Der erweiterte Modus belegt sechs DMX Kanäle mehr als der Grundmodus. Er verfügt über alle Befehle des Grundmodus, löst jedoch zusätzlich die Funktionen elektronischer und mechanischer Dimmer, Cyan,... -
Seite 22: Pan Und Tilt
Einstellung über das Gerätemenü. Die Einstellungen werden im Gerät gespeichert. Wichtig! Die beschriebenen Einstellungen werden erst geändert, wenn der entsprechende DMX-Wert mindestens 3 s gesendet und anschließend der Kanalwert auf einen „Keine Funktion“-Wert zwischen 0 und 19 gesetzt wird. MAC TW1 Bedienungsanleitung... -
Seite 23: Reparatur Und Wartung
Charakteristik durch Verschleiß und Verbrauch verändert haben und Sie Wert auf sehr präzise optische Parameter legen. Um die Lebensdauer des MAC TW1 zu erhöhen und ihre Investition zu schützen, sollten Sie das Gerät - besonders das Kühlsystem - regelmäßig den Hinweisen in diesem Abschnitt folgend, reinigen. -
Seite 24: Optischer Pfad
Sie es 45 Minuten abkühlen. 2. Lösen Sie die vier Schnellverschlüsse der oberen Kopfabdeckung (siehe Bild 10) und entfernen Sie die Abdeckung. Die Abdeckungen des MAC TW1 sind sehr passgenau, zum Entfernen müssen Sie etwas Druck anwenden. Bild 10: Verschluss-Schrauben der oberen... -
Seite 25: Reinigung
Die Reinigungsintervalle hängen stark von den Einsatzbedingungen des Geräts ab. Deswegen ist es unmöglich, genaue Reinigungsintervalle für den MAC TW1 anzugeben. Die Lüfter setzen sich durch Staub- und Nebelpartikel in der Luft zu - in extremen Fällen kann das Gerät schon nach wenigen Betriebsstunden eine Reinigung erfordern. -
Seite 26: Schmierung
5. Setzen Sie die Filter in die Kopfabdeckungen ein. Schmierung Der MAC TW1 muss unter normalen Betriebsbedingungen nicht geschmiert werden. Die Führungsschienen des Zoomobjektivs sind mit lang haftendem, teflon-basierten Schmiermittel versehen, dass bei Bedarf von Ihrem Martin Händler erneuert werden kann. Geräusche beim Bewegen des Zooms weisen darauf hin, dass die Schmierung erneuert werden muss. -
Seite 27: Ersetzen Der Sicherungen
Treffen Sie Maßnahmen gegen elektrostatische Aufladung. Berühren Sie keine elektronischen Komponenten. Der MAC TW1 wird durch zwei Hauptsicherungen in der Phase und im Nullleiter geschützt. Die Sicherungen befinden sich auf der Platine in der Basis. Der Anschluss des externen Dimmers ist ebenfalls über zwei Sicherungen abgesichert. -
Seite 28: Installation Der Fi Rmware, Wenn Andere Method En Versagen (Bootsekt Or-Update)
4. Führen Sie wie im Handbuch des Uploaders beschrieben einen boot mode Upload durch. 5. Trennen Sie das Gerät nach dem Upload allpolig vom Netz und setzen Sie den Jumper zurück auf die Position “DISABLE”. 6. Montieren Sie die Abdeckung der Basis. MAC TW1 Bedienungsanleitung... -
Seite 29: Mac Tw1 Dmx-Protokoll
MAC TW1 DMX-Protokoll 16-bit 16-bit Grund- erweitert. modus Modus DMX-Wert Prozent Funktion Shutter, Strobe, Reset, Leuchtmittel → *Wenn unter 0 - 19 0 - 7 Shutter geschlossen Gerätemeü deaktiviert, wird Gerät 20 - 49 8 - 19 Shutter offen initialisieren nur akzeptiert, wenn Strobe, schnell →... - Seite 30 Lüfter aus (wenn möglich) 140 - 149 56 - 58 Normaler Modus 150 - 159 59 - 62 Studio-Modus 160 - 169 63 - 66 Silent-Modus 170 - 255 67 - 100 Keine Funktion, reserviert Tabelle 2: DMX-Protokoll MAC TW1 Bedienungsanleitung...
-
Seite 31: Gerätemenü
Gerätemenü Menü Untermenü Optionen Funktion (Grundeinstellung fett) – (16-bit Grundm..) DMX-Adresse (neue Geräte werden mit Adresse 1 ausgeliefert) – (16-bit erweitert) 16-bit DMX Grundmodus. Pan/Tilt-Auflösung 16 bit. Erweiterter 16 bit DMX-Modus. Wie Grundmodus, zusätzlich 16 bit ... - Seite 32 Werkseinstellungen der Kalibrierung laden PCB Test: nur für Service-Zwecke Lüfter: maximale Geschwindigkeit Lüfter temperaturgeregelt Lüfter abgeschaltet, wenn möglich Gerät manuell in den Software Update-Modus setzen Tabelle 3: Gerätemenü MAC TW1 Bedienungsanleitung...
-
Seite 33: Kurzbefehle Des Gerätemenüs
Kurzbefehle des Gerätemenüs Die folgenden Kurzbefehle stehen im Gerätemenü des MAC TW1 zur Verfügung: Kurzbefehl Funktion [Menü] halten, [Auf] drücken Gerät initialisieren [Menü] halten, [Enter] während Reset drücken Pan/Tilt-Reset unterdrücken [Auf] halten, [Ab] drücken Display um 180° drehen Tabelle 4: Kurzbefehle des Gerätemenüs... -
Seite 34: Untermenü „Justage
Pan und Tilt neutral Pan neutral, Tilt unten Pan neutral, Tilt oben Pan links, Tilt neutral Pan rechts, Tilt neutral Pan links, Tilt unten Pan rechts, Tilt oben Tabelle 5: Untermenü „Justage“ MAC TW1 Bedienungsanleitung... -
Seite 35: Displaymeldungen
Displaymeldungen Meldung Erscheint, wenn... Bedeutung / Abhilfe ... sich das Gerät beim Einschalten initialisiert. Warten Sie, bis der Reset beendet ist. (Reset) Warten Sie, bis der Reset beendet ist. → ... das Gerät einen Resetbefehl von der Setzen Sie auf OFF, ... -
Seite 36: Fehlerbehebung
Wenden Sie sich an den Martin-Service. Lüfter laufen ungeregelt. Einstellung überprüfen. Lassen Sie das Gerät abkühlen. Lüfter sehr laut. Reinigen Sie die Luftfilter. Gerät zu heiß. Reduzieren Sie die Umgebungstemperatur. Wenden Sie sich an den Martin-Service. Tabelle 7: Fehlerbehebung MAC TW1 Bedienungsanleitung... -
Seite 37: Hauptplatine
Hauptplatine Pan / Tilt Switch Pan / Tilt Switch Cyan / Yellow Sensor Cyan / Yellow Sensor Electronic Dim. Electronic Dim. Temp Head Temp Head Temp On Board Temp On Board Fans Magenta Magenta Zoom Zoom Sensor Sensor 8 Zoom 8 Zoom Tilt Tilt... -
Seite 38: Mac Tw1 Technische Daten
MAC TW1 technische Daten A B M E S S U N G E N , G E W I C H T Länge der Basis..............454 mm Breite der Basis . - Seite 39 K O N S T R U K T I O N Farbe ............... . Schwarz Gehäuse .
- Seite 40 MAC TW1™, Multispannungs-IGBT-Dimmer, im Doppelflightcase ....P/N 90202001 MAC TW1™, Multispannung, 80 V-Dimmer, im Transportkarton..... . P/N 90202400 MAC TW1™, Multispannung, 80 V-Dimmer, im Doppelflightcase .
-
Seite 41: Mac Tw1 Interner Dimmer Installationsanleitung
© 2006-2008 Martin Professional A/S, Dänemark. Alle Rechte vorbehalten. Die Vervielfältigung dieses Dokuments ist untersagt. Die gegebenen Informationen können ohne vorherige Ankündigung geändert werden. Martin Professional A/S und alle verbundenen Firmen können nicht für Ver- letzungen aller Art, direkte oder indirekte Verluste, Vermögens- oder andere Schäden, die durch den Gebrauch oder Nichtgebrauch des Gerätes... - Seite 42 • Bei Verwendung des 80V-Dimmers muss ein Leuchtmittel mit 80V Betriebsspannung verwendet werden. • Bei Verwendung eines externen Dimmer muss die Maximalspannung des Leuchtmittels der Maximalspannung am Ausgang des externen Dimmers entsprechen. Martin Professional – http://www.martin.com – Olof Palmes Allé 18, 8200 Aarhus N, Dänemark. Tel. (+45) 87 40 00 00...
- Seite 43 Notizen...
