Summen Sektion - Phonic HELIX BOARD 24 FIREWIRE Bedienungsanleitung

Effektgerät zwischenzeitlich für einen anderen
Effekt (z.B. Delay), und kehren danach zu
„Ihrem" Hallprogramm zurück, wird exakt die
Parameterstellung des Halls aufgerufen, die
Sie sich vorher als allerletztes eingestellt
hatten. Auf diese Weise müssen Sie bei einem
Programmwechsel nicht erst wieder alles neu
einstellen.
ACHTUNG: Die physische Position des Parameter
Reglers spiegelt also direkt nach dem Aufrufen eines
neuen Effektprogramms
eingestellten Parameter Wert wieder! Erst wenn der
Parameter Regler bewegt wird, entspricht der reale
Parameterwert der Position des Reglers.
46. TAP DELAY mit Status LED
Wird das Programm "TAP DELAY" (Nr. 16)
aufgerufen, kann dieser
verwendet werden, die Verzögerungszeit des
DELAY Effektes einzustellen. Wenn Sie den
Taster mehrmals hintereinander betätigen,
berechnet der Prozessor
zwischen den letzten beiden Betätigungen und
interpretiert ihn als die Verzögerungszeit des
Delay Effektes. Dies bleibt solange bestehen,
bis Sie den Taster erneut berühren, selbst,
wenn der Mixer zwischenzeitlich ausgeschaltet
wurde! Sobald das Programm TAP DELAY
(Nr. 16) angewählt wird, blinkt die Status LED
in der Geschwindigkeit
eingestellten Verzögerungszeit.
Bedenken Sie, dass diese Schaltfunktion auch
per Fernbedienung betätigt werden kann. Zu
diesem Zweck gibt es eine Klinkenbuchse auf
der Stirnseite des Geräts mit Aufschrift FOOT
SW – TAP (#10), an die ein Kontaktschalter
(Taster) angeschlossen werden kann. Der
Fußschalter hat Vorrang vor dem Schalter auf
der Bedienfläche!
Diese Fußschaltfunktion ist vor allem für all
diejenigen Künstler interessant, die ihren
Sound selbst, also auf der Bühne, einstellen.
Auf diese Weise kann der Delay Effekt
taktgenau eingestellt werden, und trotzdem hat
der Künstler beide Hände frei, um sein
Instrument zu spielen.
Wenn die Wiederholungen eines Echo Effektes
(Delay) im Rhythmus der gespielten Musik
erklingen, fügt sich der Effekt besser in die
Mischung ein, und es gibt kein rhythmisches
Durcheinander. Die
Effektes sind in der Regel aufgrund des sog.
Verdeckungseffektes nicht im Vordergrund,
solange das Instrument (oder die Stimme)
spielt/singt, und nur in den Spielpausen kommt
der Effekt besser zum Vorschein. Sie können
daher einen Effekt, der rhythmisch abgestimmt
ist, sogar etwas lauter mischen, ohne dass er
PHONIC CORPORATION – Bedienungsanleitung HELIX BOARD 24 FIREWIRE
in der Regel nicht den
Schalter dazu
den Abstand
der jeweils
Wiederholungen des
unangenehm „aufdringlich" oder sogar störend
wirkt.
Natürlich müssen Sie bei der Rhythmisierung
nicht unbedingt die Viertel eines Taktes
wählen, Sie können durchaus synkopische
Wiederholungszeiten wählen. Experimentieren
Sie mit der Anzahl der Wiederholungen und
der Lautstärke des Effekts, Sie werden
erstaunt sein, welche musikalischen Qualitäten
ein TAP DELAY hat!
Beachten Sie, dass im Programm „TAP
DELAY" der Regler PARAMETER (#40) für die
Anzahl der Wiederholungen zuständig ist.
Somit sind in diesem Effektprogramm sogar
zwei verschiedene Parameter veränderbar!
Der Fußschalter
Lieferumfang, ist aber in jedem gut sortierten
Musikgeschäft erhältlich. Wichtig ist, dass es
ein Impulsschalter („momentary switch") sein
muss.

SUMMEN SEKTION

STEREO AUX / EFX RETURN SEKTION

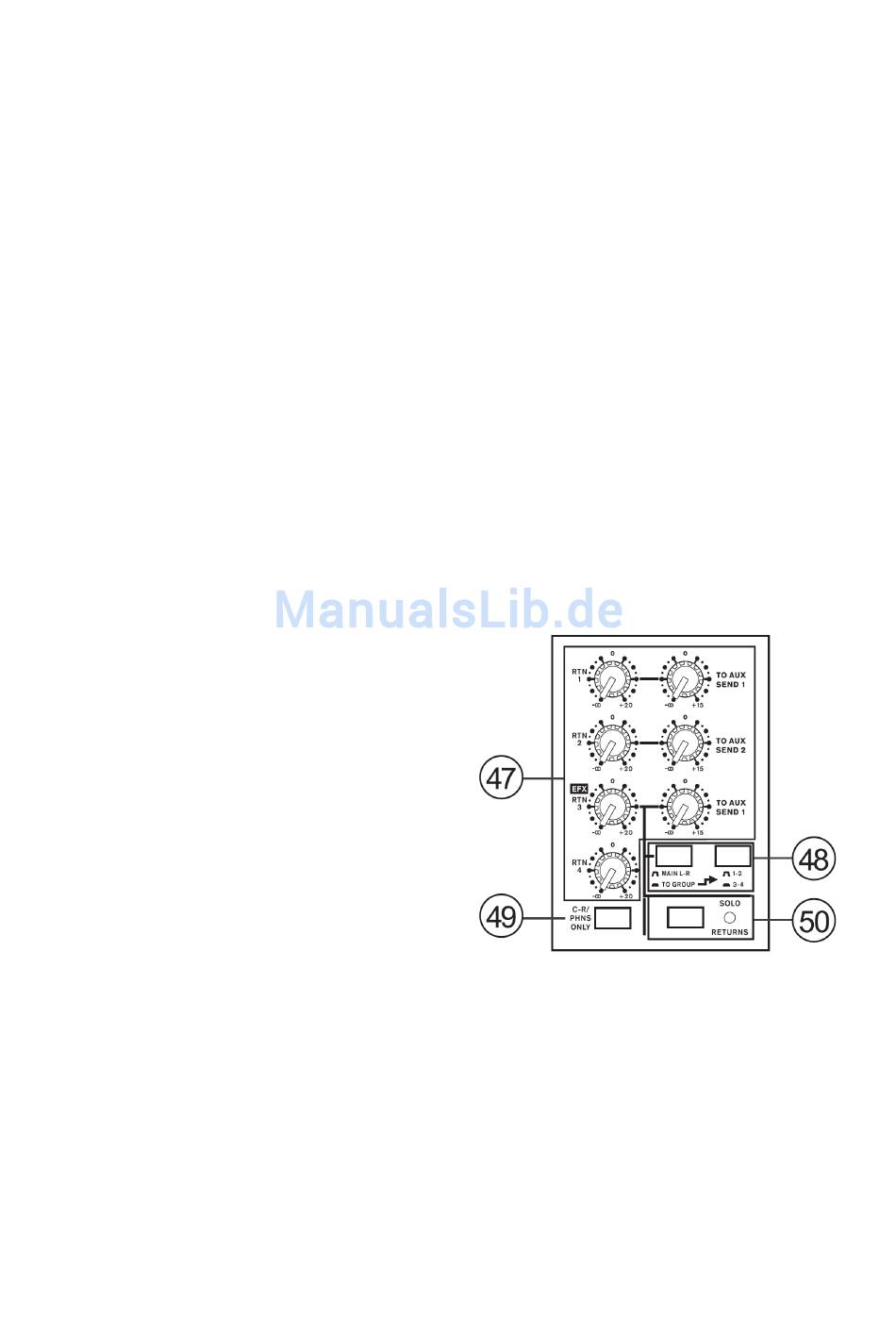

47. STEREO AUX RTN
Die vier Drehregler auf der linken Seite,
untereinander angeordnet und mit RTN 1 bis
RTN 4 bezeichnet, bestimmen die Lautstärke
der Audiosignale, die an den jeweiligen linken
und rechten AUX RTN Buchsen (#5) anliegen.
Ganz nach links gedreht ist kein Signal zu
hören, je weiter Sie im Uhrzeigersinn drehen,
umso lauter wird das anliegende Signal. In der
Mittelstellung, also „12-Uhr Position", ist der
sog. „Unity Gain" erreicht, bei der weder
Absenkung noch Anhebung stattfindet. sie
haben aber die Möglichkeit, das Gesamtsignal
jeweils bis zu 20 dB anzuheben.
Die Stereo Signale von RTN 1 bis RTN 3
werden direkt auf die Summenschiene L / R
gehört nicht zum
23
