Die Signale der REC OUT Sektion (#12 und
13) sowie der FireWire Kanäle 17 und 18
werden in der Summenschiene abgegriffen,
jedoch vor den Summen Fadern. Sie enthalten
also alle Signale, die in die Summenschiene
gelangen, sind jedoch in der Lautstärke
unabhängig von der Stellung der Master
Fader. Dies ist vor allem interessant, wenn das
Mischpult für eine Beschallung verwendet wird,
bei der gleichzeitig ein Mitschnitt auf einer
Zweispurmaschine gemacht wird. Änderungen
der Lautstärke im Saal haben demnach keinen
Einfluss auf den
Aufnahmemedium gelangt (das gilt eben auch
für die Aufnahme per FireWire).

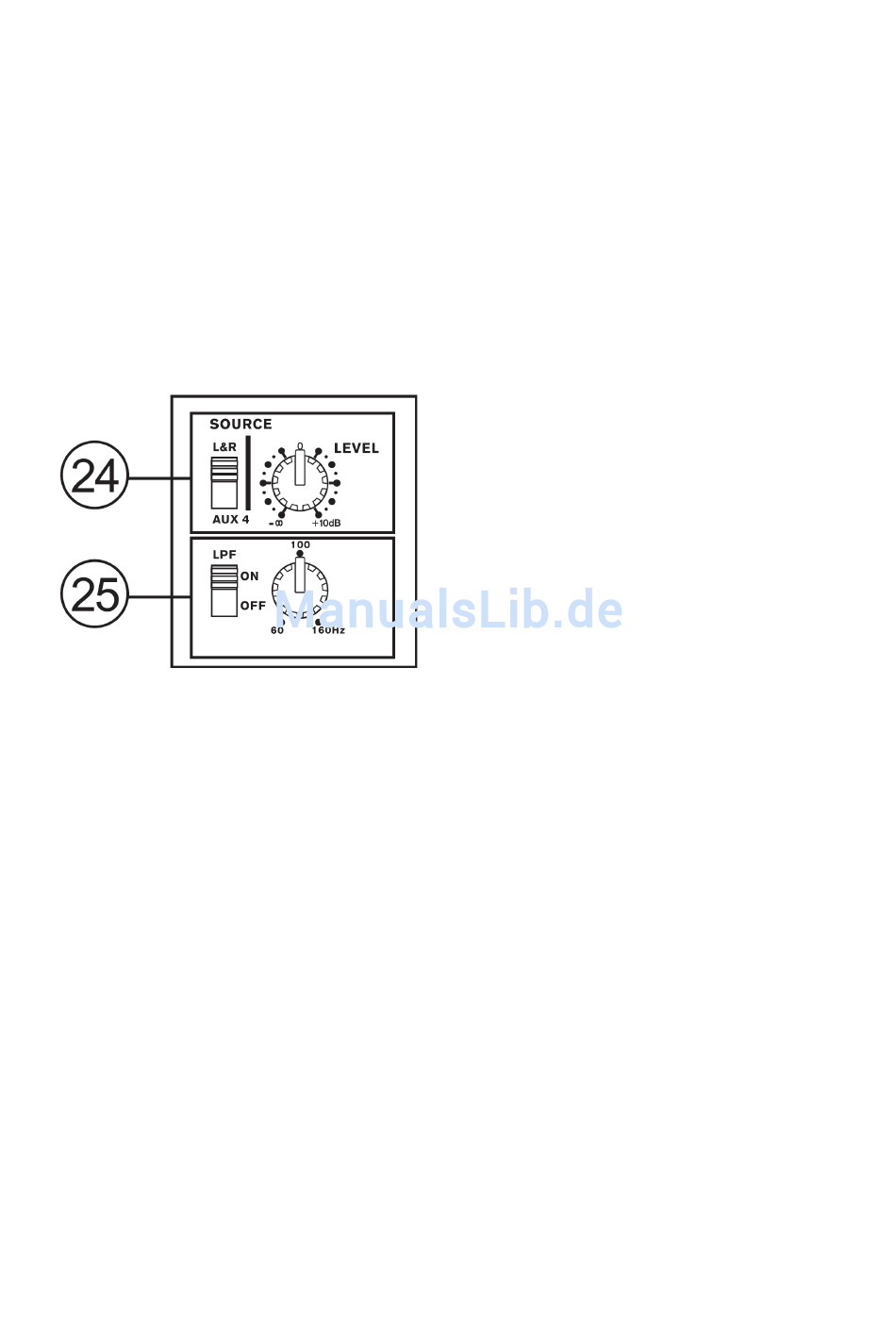

24. MONO SOURCE & LEVEL
Dieser Schalter bestimmt, ob das Quellsignal
für den MONO
Summenschiene L-R oder AUX SEND 4 sein
soll. In der oberen Position wird das zu einem
Mono Signal zusammengemischte Signal der
Summenschiene L-R gewählt, und zwar vor
dem MAIN Fader (#62), ist also von dessen
Stellung unabhängig. In der unteren Position
gelangt alles, was auch im Ausspielweg AUX
SEND 4 zu hören ist, in die MONO Schiene, in
der Lautstärke jedoch abhängig vom AUX
SEND 4 Master (#51).
Wenn Sie den MONO Ausgang zum Speisen
einer weiteren Beschallungszone wählen, z.B.
für sog. „Near oder
unterschiedliche Anforderungen
Signalzusammensetzung
Lautsprecherboxen.
muss hier die gleiche Mischung wie aus den
Hauptlautsprechern zu hören sein, lediglich mit
einer anderen Lautstärke und womöglich
anders entzerrt (per Equalizer im Insert #15).
Dann sollten Sie den Schalter in die obere
Position „L&R" bringen. Manchmal macht es
jedoch auch Sinn, nur ausgewählte Signale,
und die noch mit einem anderen Pegel als in
der Summenmischung, auf die Near Fills (oder
eine andere Beschallungszone) zu schicken. In
diesem Fall sollten Sie, wenn Sie den
PHONIC CORPORATION – Bedienungsanleitung HELIX BOARD 24 FIREWIRE
Pegel, der in das
Ausgang (#15) die
In Fills", gibt es
an die
dieser
Je nach Anforderung
Ausspielweg AUX 4 dafür entbehren können,
den Schalter nach unten schieben. Sie können
nun gezielt in einzelnen
jeweiligen AUX SEND 4 Regler aufdrehen und
somit auf den MONO Ausgang schicken.
Der LEVEL Regler bestimmt die Lautstärke
des MONO Ausgangs. Ganz nach links
gedreht ist das Signal stumm, je weiter Sie den
Regler im Uhrzeigersinn drehen, umso lauter
wird es. In der 12-Uhr Position rastet der
Regler ein wenig
signalisieren, dass hier der sog. „Unity Gain"
Pegel erreicht ist – wenn Sie den Regler weiter
aufdrehen, können Sie das Signal bis zu 10 dB
anheben.
25. MONO LPF
In den Signalweg des MONO Ausgangs kann
ein Tiefpassfilter (Low Pass Filter = LPF)
geschaltet werden, welches alle Frequenzen
oberhalb der eingestellten Frequenz mit einer
Flankensteilheit von
abschneidet. Die Eckfrequenz des Filters kann
stufenlos zwischen 60 und 160 Hz eingestellt
werden.
Wenn Sie den Schalter in die obere Position
bringen (ON), ist das Tiefpassfilter aktiv.
Mithilfe dieser Funktion können Sie ein
zusätzliches Subwoofer System anschließen,
Sie sparen dadurch
Frequenzweiche, weil der Basslautsprecher
nur mit den Frequenzen angesteuert wird, die
er auch übertragen kann. Dadurch wird das
Basssignal wesentlich
effektiver.
Auch in dieser Funktion gilt es abzuwägen, ob
das Basssignal ein aus der Summenschiene
gespeist wird, oder ob nur ausgewählte
Instrumente, sprich
ansteuern sollen. Im letzteren Fall muss der
SOURCE Schalter (#24) auf AUX 4, also nach
unten, gestellt werden.
Kanälen den
ein, um Ihnen zu
12 dB / Oktave
eine aktive
transparenter und
Kanäle, den Bass
