Phonic HELIX BOARD 24 FIREWIRE Bedienungsanleitung Seite 12

herausgeführt, nach
externen Gerät bearbeitet, und wieder dem
Mixer an gleicher Stelle zugeführt – Sie
brauchen also ein
Einschleifpunkt ist
dreipolige 6,3 mm Klinkenbuchse, d.h. das
Signal bleibt unberührt, solange diese Buchse
nicht belegt ist. Wird
eingesteckt, wird das Signal unterbrochen. Das
Signal, das aus dem Mixer herausgeführt wird,
liegt an der Spitze des Steckers an, das
zurückgeführte Signal liegt am Ring des
Steckers an.
Der Einschleifpunkt dient dem Anschluss von
Kompressoren, Noise Gates, Limitern (z.B.
PHONIC PCL3200,
Effektgeräten (z.B. PHONIC DFX256, I7300)
und anderen Klangprozessoren,
Tonqualität des Signals zu bearbeiten (z.B.
grafische Equalizer wie PHONIC A6600 etc.).
Tipp: Wenn Sie ein externes Gerät über den
Insert verkabeln, und Sie haben dann kein
Signal mehr im Kanal, sind schlicht Eingang
und Ausgang vertauscht. Das hat nichts mit
„falsch" oder „verkehrt" zu tun, sondern einfach
mit der Tatsache,
Herstellern der Send auf der Spitze des
dreipoligen Steckers liegt, bei anderen auf dem
Ring. Einfach Eingang und Ausgang tauschen,
und das Signal ist wieder da (beschriften Sie
Ihre Kabel eindeutig).
Die Mono Sektion ist zusätzlich mit einem
schaltbaren Tiefpassfilter
ausgestattet, so dass das Signal dann lediglich
Bassfrequenzen enthält. Die Grenzfrequenz ist
stufenlos regelbar zwischen 60 und 160 Hz,
bei einer Flankensteilheit von 12 dB / Oktave.
Sie können also direkt ein Subwoofer System
vom Mixer aus ansteuern, ohne auf eine
zusätzliche aktive
angewiesen zu sein (näheres unter #25).
Anmerkung: Wenn das Nachfolgegerät des MONO
Ausgangs unsymmetrisch ist, und Sie demnach eine
unsymmetrische Kabelführung machen, sollten Sie bei
Benutzung des Klinkenausgangs
dreipoligen Klinkenstecker verwenden, bei dem Sie den
Ring nicht belegen, um Schäden an dem Mixer zu
vermeiden.
PHONIC CORPORATION – Bedienungsanleitung HELIX BOARD 24 FIREWIRE
Belieben in einem
sog. Y-Kabel. Der
eine normalisierte,
hier eine Klinke
A6500, T8200),
um die
dass bei manchen
(High Cut)
Frequenzweiche
dennoch einen

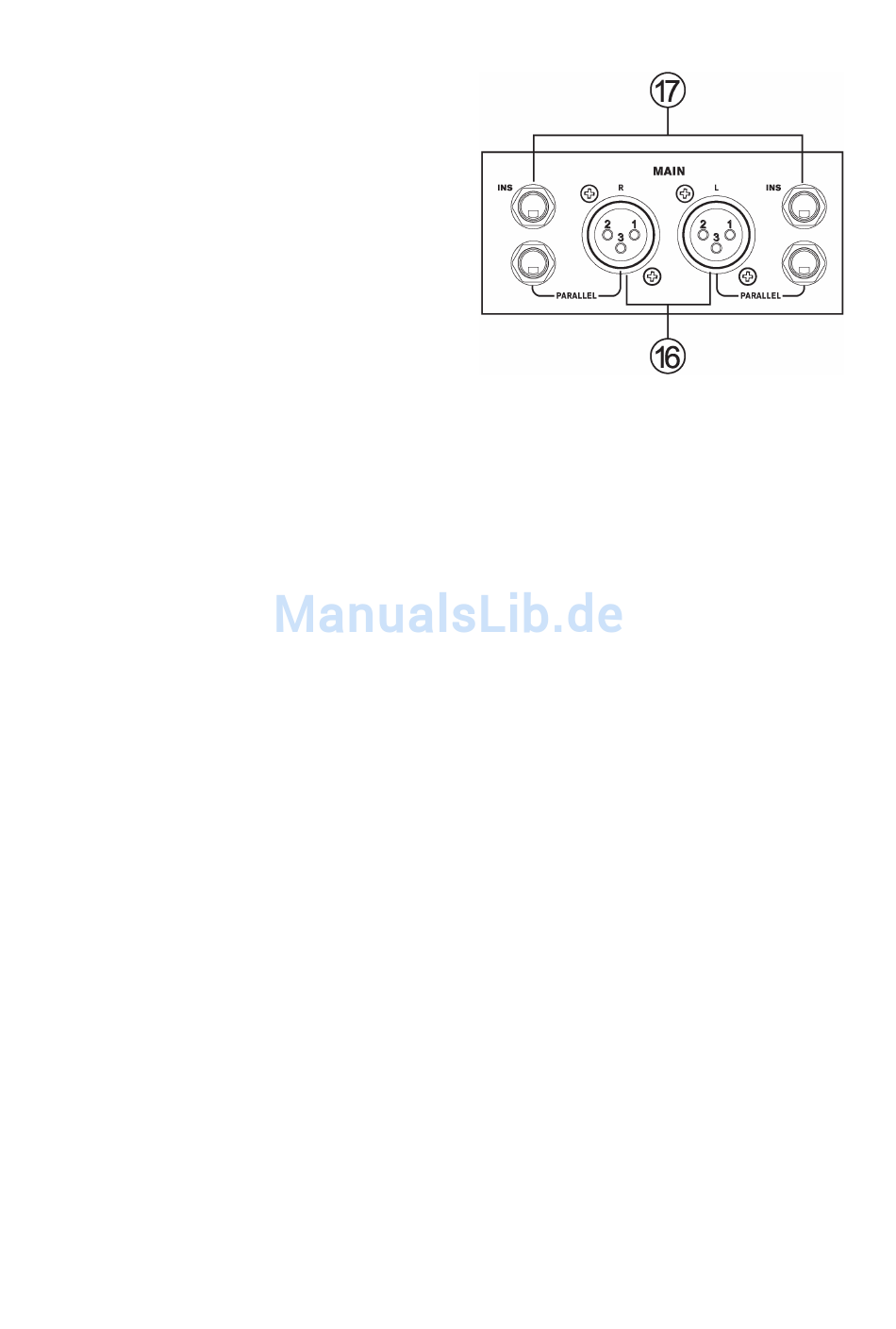

16. MAIN L & R
Die MAIN Ausgänge sind die Hauptausgänge
des Mischpults. Hier liegt die endgültige
Mischung aus der Summenschiene an. Sie
senden ein
unsymmetrisches Signal (je nachdem, was für
ein Kabel Sie verwenden und ob das Zielgerät
einen symmetrischen oder unsymmetrischen
Eingang hat) mit Line Pegel an externe Geräte
(z.B. Equalizer, Signalprozessoren, Endstufen
und aktive Lautsprechersysteme, ein anderer
Mixer, usw.).
Die Ausgänge liegen sowohl als männliche
XLR Buchsen als auch als dreipolige 6,3 mm
Klinkenbuchsen vor. Diese Buchsen sind
parallel verdrahtet, enthalten also dasselbe
Signal.
Wenn beide Buchsen belegt werden, um
verschiedene Zielgeräte anzusteuern, achten
Sie bitte darauf, dass beide Kabelführungen
symmetrisch sind. Wird z.B. eine Monoklinke
verwendet, ist der
automatisch unsymmetrisch, also auch der
XLR Ausgang!
Anmerkung: Wenn das Nachfolgegerät unsymmetrisch
ist, und Sie demnach eine unsymmetrische Kabelführung
machen müssen, sollten
Klinkenbuchse dennoch einen dreipoligen Klinkenstecker
verwenden, bei dem Sie den Ring nicht belegen, um
Schäden an dem Mixer zu vermeiden.
17. MAIN INSERTS L / R
Für jede der beiden Summenschienen Links
und Rechts gibt es je einen unsymmetrischen
Einschleifpunkt, der den Signalweg direkt vor
dem Master Fader unterbricht. Dort wird das
Signal aus dem Mixer herausgeführt, nach
Belieben in einem externen Gerät bearbeitet,
und wieder dem Mixer an gleicher Stelle
zugeführt – Sie brauchen also ein sog. Y-
Kabel. . Der Einschleifpunkt
normalisierte, dreipolige
Klinkenbuchse, d.h.
unberührt, solange diese Buchse nicht belegt
symmetrisches oder
komplette Ausgang
Sie bei Belegung
ist eine
6,3 mm
das Signal bleibt
der
12
