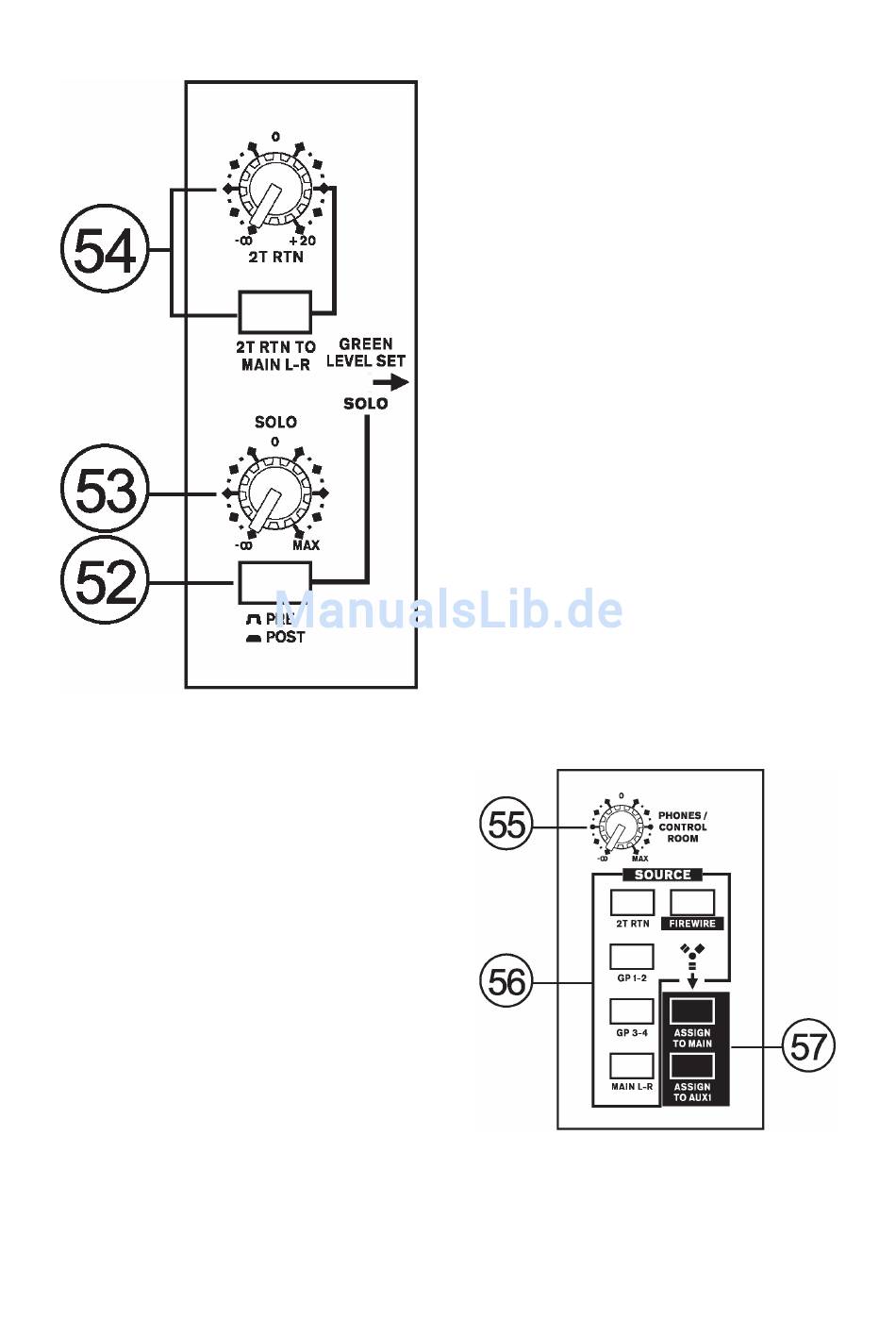

52. PRE / POST
Dies ist ein globaler Schalter, der sämtliche
SOLO Funktionen der Ein- und Ausgänge
entweder PRE Fader oder POST Fader
schaltet (Ausnahme: SOLO Funktion der AUX
RETURNS, #50). Ist der
gedrückt, werden die Signale der SOLO
Funktion vor dem
(Lautstärkeregler) abgegriffen
Control Room / Phones Sektion geleitet – es
handelt sich dann um eine sog. PFL Funktion
(Pre Fader Listening).
gedrückt, hängen die SOLO Signale von der
Stellung des jeweiligen Lautstärkereglers ab.
Dann spricht man von AFL (After Fader
Listening).
Hilfreich ist die Status LED, die sich neben den
Pegelanzeigen befindet
beschriftet ist. Diese leuchtet, wenn irgendwo
im Pult eine SOLO Taste gedrückt ist. Sie
leuchtet grün, wenn
Funktion PRE geschaltet ist, und sie leuchtet
rot, wenn sie POST geschaltet ist.
53. SOLO Regler
Jedes SOLO Signal (oder auch mehrere, wenn
mehr als ein SOLO Taster gedrückt ist)
durchläuft, bevor es tatsächlich die PHONES /
CONTROL ROOM Sektion (#55)
PHONIC CORPORATION – Bedienungsanleitung HELIX BOARD 24 FIREWIRE
Schalter nicht
jeweiligen Fader
und in die
Ist der Schalter
und mit SOLO
die globale SOLO
erreicht,
diesen Lautstärkeregler.
möglicher Lautstärkeunterschied
dem Summensignal L / R und einem SOLO
Signal in der PHONES / CONTROL ROOM
Sektion ausgeglichen werden. Dies verhindert
Schäden an Ihrem
Lautsprecheranlage.
Dieser Lautstärkeregler hat natürlich keinen
Einfluss auf den angezeigten Pegel in der
Pegelanzeige (#60).
54. 2T RTN
Diese Sektion besteht aus einem Drehregler
und einem Schalter.
Audiosignale verantwortlich, die an den Cinch
Eingängen und der Mini Stereoklinke 2T RTN
(#11) anliegen.
Der Drehregler kontrolliert die Lautstärke.
Ganz nach links gedreht ist das Signal stumm
geschaltet. Je mehr Sie den Regler im
Uhrzeigersinn aufdrehen, um so lauter wird
das Signal. Auch hier kann das Signal bis zu
20 dB angehoben werden.
2T RTN TO MAIN L-R
Wird dieser Schalter gedrückt, gelangt das
Zweispursignal direkt in die Summenschiene L
/ R, und ist dann dort in der Lautstärke von
dem Summen Fader (#62) abhängig.
Gleichzeitig wird die Verbindung zwischen der
Summenschiene L / R und den Ausgängen
REC OUT (#12) unterbrochen, um eine
Rückkopplungsschleife zu vermeiden.

55. PHONES / CONTROL ROOM

Mit diesem Drehregler wird die Endlautstärke
in der Abhörsektion bestimmt. Er ist sowohl für
den Kopfhörerausgang (#20) als auch für die
CONTROL ROOM Ausgänge (#8) zuständig.
56. SOURCE SCHALTER
Damit kann ein
zwischen
Gehör oder Ihrer
Sie ist für die
