Phonic HELIX BOARD 24 FIREWIRE Bedienungsanleitung Seite 7

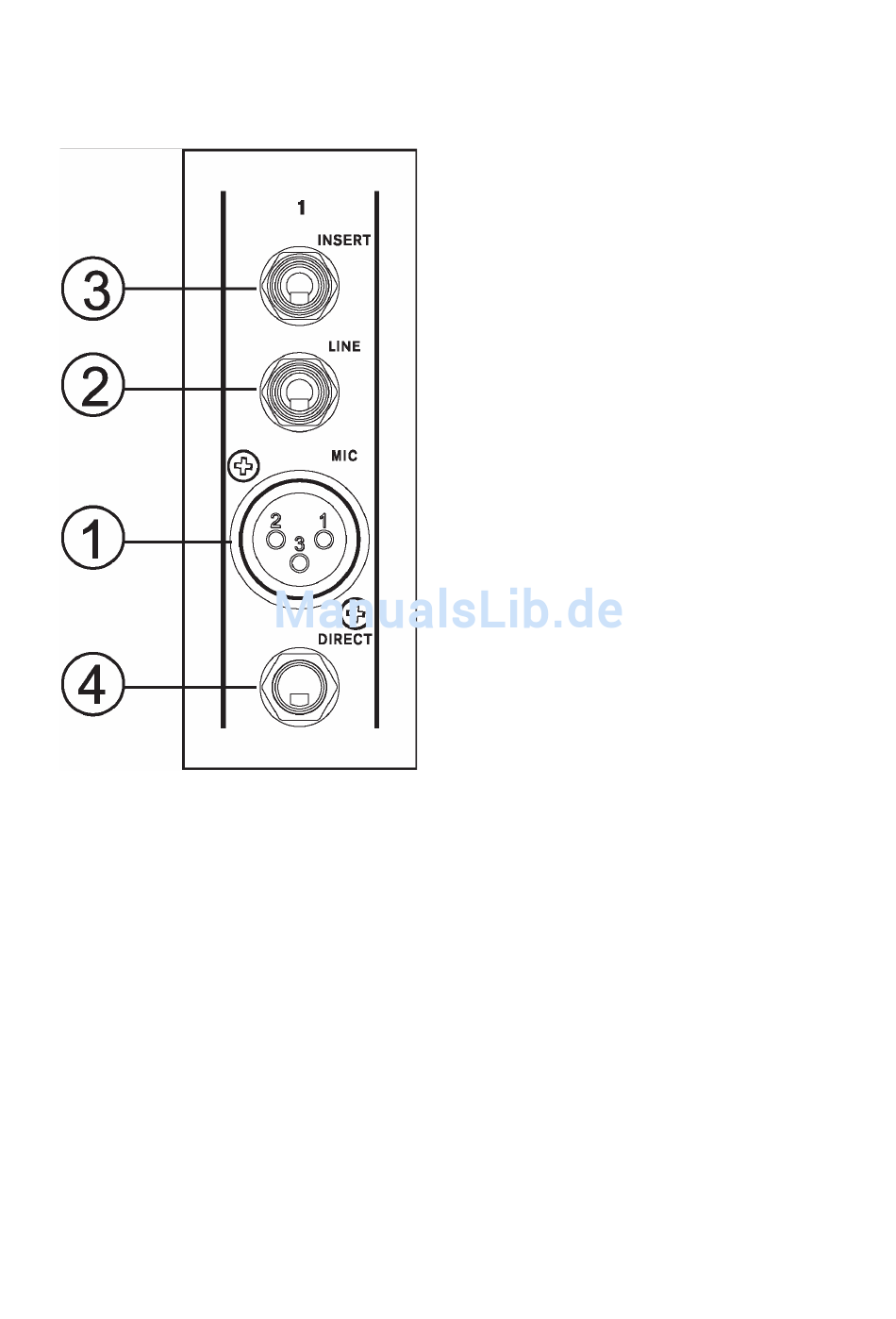

BESCHREIBUNG
ANSCHLUSSFELDS
Rückseite
1. XLR BAL / UNBAL MIC EINGÄNGE
Die symmetrischen Mikrofoneingänge sind als
weibliche XLR Buchsen
können Mikrofone
Mikrofonpegel angeschlossen werden. Wir
empfehlen die
professionellen Mikrofonen mit symmetrischen
Ausgängen, egal ob dynamisch, Kondensator-
oder Bändchenmikrofon. Benutzen Sie bitte
nur hochwertige, niederohmige Kabel und
achten Sie auf die richtige Steckerbelegung.
Wenn Sie ein Kondensatormikrofon oder eine
aktive DI Box benutzen, benötigen Sie +48V
Phantomspeisung.
Phantomspeisung einschalten, sollten alle
Lautstärke Regler (Eingangskanäle, Master)
runter gedreht sein.
Störgeräusche in
Lautsprechern zu vermeiden, sollten Sie
Kondensatormikrofone
solange die Phantomspeisung eingeschaltet
ist.
PHONIC CORPORATION – Bedienungsanleitung HELIX BOARD 24 FIREWIRE
DES
ausgelegt. Hier
oder DI Boxen mit
Verwendung von
Wenn Sie die
Um übermäßige
den angeschlossenen
nicht einstecken,
Also: Erst Mikrofon oder DI Box einstecken,
dann Phantomspeisung einschalten.... (siehe
auch #22).
Anmerkung: Wenn Sie unsymmetrische Mikrofone oder
Line Signale an den XLR Eingang angeschlossen haben,
dürfen Sie die Phantomspeisung nicht verwenden!
2. LINE
An diese dreipolige 6,3 mm Klinkenbuchse
werden Geräte mit Linienpegel angeschlossen,
also mit Ausnahme von Mikrofonen, Geräte
wie Keyboards, elektronische Drums, CD
Spieler usw.
Es können
unsymmetrische Signale verarbeitet werden.
Wenn Sie einen unsymmetrischen 6,3 mm
Klinkenstecker verwenden, wandelt der Line
Eingang das Signal, das am Ring anliegt,
automatisch in Masse um. Der Ring muss mit
Masse verbunden sein, wenn das Signal
unsymmetrisch ist.
3. INS = INSERT
Für jeden der Monokanäle gibt es je einen
unsymmetrischen Einschleifpunkt, der den
Signalweg im Kanaleingang unterbricht. Dort
wird das vorverstärkte Eingangssignal aus
dem Mixer herausgeführt, nach Belieben in
einem externen Gerät bearbeitet, und wieder
dem Mixer an gleicher Stelle zugeführt. Der
Einschleifpunkt ist
dreipolige 6,3 mm Klinkenbuchse, d.h. das
Signal bleibt unberührt, solange diese Buchse
nicht belegt ist. Wird
eingesteckt, wird das Signal zwischen dem
Hochpassfilter und
unterbrochen. Das Signal, das aus dem Mixer
herausgeführt wird, liegt an der Spitze des
Steckers an, das zurückgeführte Signal liegt
am Ring des Steckers an.
Der Einschleifpunkt dient dem Anschluss von
Kompressoren, Noise Gates, Limitern (z.B.
PHONIC PCL3200,
Effektgeräten (z.B. PHONIC DFX256, I7300)
und anderen Klangprozessoren,
Tonqualität des Signals zu bearbeiten (z.B.
grafische Equalizer wie PHONIC A6600 etc.).
Tipp: Wenn Sie ein externes Gerät über den
Insert verkabeln, und Sie haben dann kein
Signal mehr im Kanal, sind schlicht Eingang
und Ausgang vertauscht. Das hat nichts mit
„falsch" oder „verkehrt" zu tun, sondern einfach
mit der Tatsache,
Herstellern der Send auf der Spitze des
dreipoligen Steckers liegt, bei anderen auf dem
Ring. Einfach Eingang und Ausgang tauschen,
und das Signal ist wieder da (beschriften Sie
am besten Ihre Kabel eindeutig).
symmetrische oder
eine normalisierte,
hier eine Klinke
der Klangregelung
A6500, T8200),
um die
dass bei manchen
