Phonic HELIX BOARD 24 FIREWIRE Bedienungsanleitung Seite 27

Diese Schalter bestimmen das Quellsignal für
die PHONES / CONTROL ROOM Sektion.
Ist kein Schalter gedrückt, hört (und sieht) man
dort auch nichts - es sei denn, irgendwo im
Pult ist ein SOLO Schalter gedrückt, dann
ersetzt das SOLO
vorhandene Monitorsignal.
Ist der Schalter 2T RTN gedrückt, gelangt das
Signal aus den 2T RTN Eingängen (Cinch oder
Mini Klinke #11) in die Abhörsektion.
Ist der Schalter GP 1-2 gedrückt, gelangt das
Signal aus Subgruppen 1 & 2 (#61) in die
Abhörsektion.
Ist der Schalter GP 3-4 gedrückt, gelangt das
Signal aus Subgruppen 3 & 4 (#61) in die
Abhörsektion.
Ist der Schalter MAIN L-R gedrückt, gelangt
das Signal aus Summenschiene (#62) in die
Abhörsektion.
Ist der FIREWIRE Schalter gedrückt, hört man
in der PHONES / CONTROL SOOM Sektion
die FireWire Rückführungen aus dem Rechner
(#14).
Darüber hinaus gibt es noch den Schalter C -
R/ PHNS ONLY von AUX RETURN 4 (#49) -
ist er gedrückt, gelangt jenes Signal in die
Abhörsektion.
Es können auch mehrere Schalter gedrückt
werden, die Signale addieren sich dann.
Nach wie vor entscheidet der globale PRE /
POST Schalter (#52), ob es sich um ein PFL
oder ein AFL Signal handelt.
Die SOLO Funktion hat grundsätzlich Priorität
vor den SOURCE Schaltern. Sobald also
irgendwo ein SOLO Schalter gedrückt wird, hat
dieses Signal Vorrang vor den SOURCE
Schaltern und ersetzt
anliegende Monitorsignal in der Abhörsektion.
Priorität
Hoch
Niedrig
57. FIREWIRE ROUTING
Neben der Möglichkeit, das zurückgeführte
FireWire Signal im CONTROL ROOM zu
hören, kann dieses Signal auch auf die
Summenschiene L/R und den Ausspielweg
AUX 1 geleitet werden.
ASSIGN TO MAIN
Drücken Sie diesen Schalter, wenn die
FireWire Rückführung in der Summenschiene
zu hören sein soll.
ASSIGN TO AUX 1
PHONIC CORPORATION – Bedienungsanleitung HELIX BOARD 24 FIREWIRE
Signal das gerade
das momentan
Signal
Solofunktion
gedrückte Source
Schalter
Drücken Sie diesen Schalter, wenn die
FireWire Rückführung in dem Ausspielweg
AUX SEND 1 zu hören sein soll. Diese
Funktion macht Sinn, weil AUX 1 als pre-Fader
Signal oft für Monitorzwecke eingesetzt wird.
Wenn Sie dem Künstler in einer Overdub
Situation eine Kopfhörermischung mit AUX 1
machen, werden Sie froh sein, wenn Sie das
Signal aus dem Rechner direkt in diesen
Monitorweg senden können.
Alle drei FireWire Routing Schalter können
gleichzeitig betätigt werden.

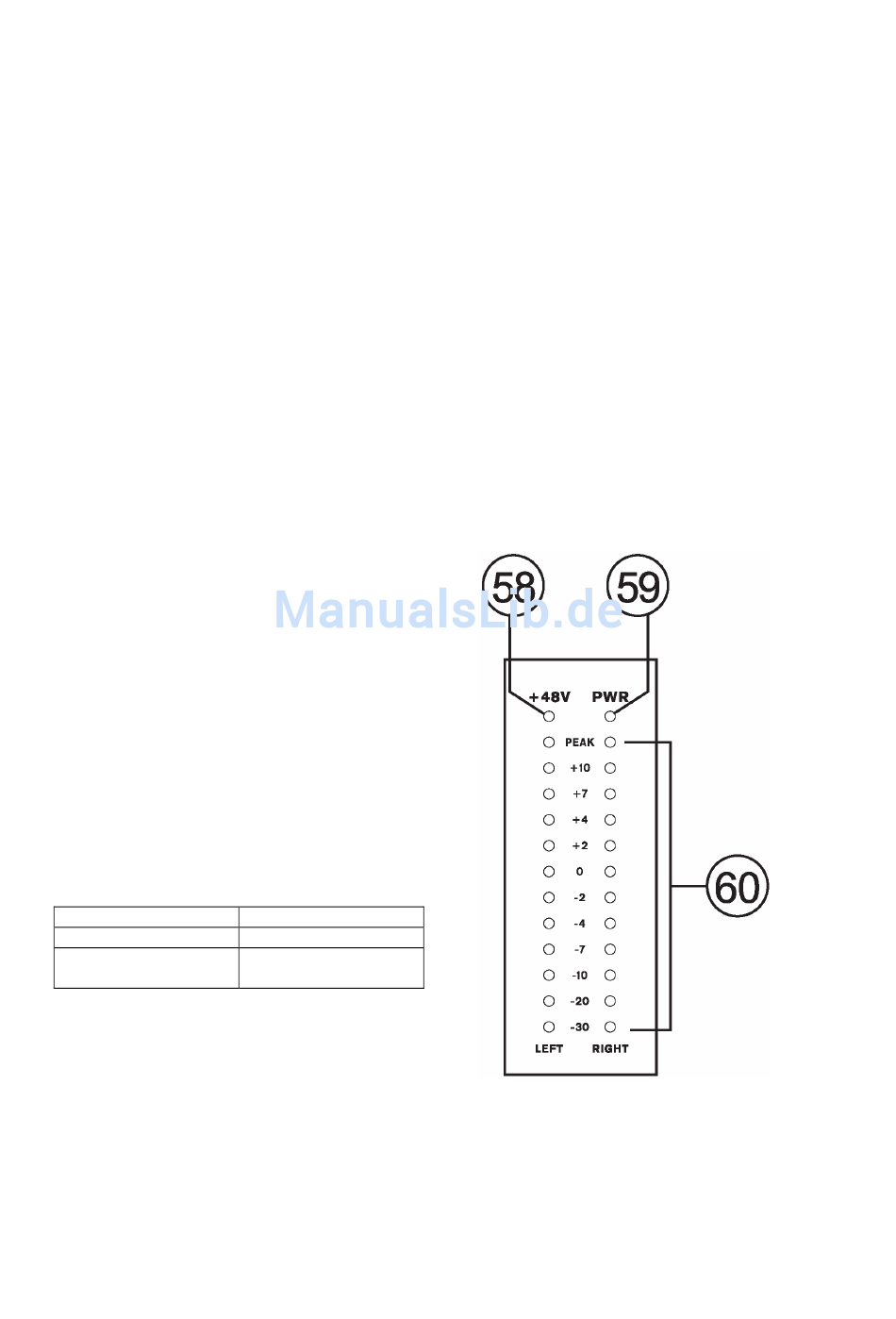

58. +48V
Wenn diese rote LED leuchtet, ist die globale
+48V Phantomspeisung mit dem Schalter auf
der Stirnseite (#22, siehe dort) eingeschaltet.
59. PWR
Diese blaue Kontroll LED leuchtet, wenn der
Mixer mit dem Netzschalter (#21) eingeschaltet
wird.
60. PEGELANZEIGEN
Diese beiden 12-stelligen LED Ketten sind die
Pegelanzeigen für den linken und rechten
Kanal des Mixers.
erstreckt sich von –30 dB bis +10 dB sowie
einer Peak LED pro Kanal.
Die LED Ketten sitzen schaltungstechnisch in
der Control Room Sektion, und zwar vor den
Lautstärkereglern PHONES
Der Anzeigebereich
/ CONTROL
27
