FADER
Der 60 mm Flachbahn Schiebesteller ist der
Lautstärkeregler für die jeweilige Subgruppe
und ihren entsprechenden Ausgang (#7).
Wenn Sie den Fader ganz bis zum Anschlag
nach oben schieben, bekommen Sie eine
Verstärkung des Signals um 10 dB. Ganz nach
unten geschoben ist das Signal stumm
geschaltet.
LEFT
Wird dieser Schalter gedrückt, gelangt das
Subgruppensignal
Summenschiene.
RIGHT
Wird dieser Schalter gedrückt, gelangt das
Subgruppensignal
Summenschiene.
Wofür braucht man Subgruppen?
Bei der Mischung
Formationen, z.B. (Blas) Orchester, Big Band,
vielleicht noch mit Chören, etc., ist es
einfacher, ganze
Vokalgruppen mit nur einem, maximal zwei
Reglern in der Lautstärke zu kontrollieren.
Wenn Sie das optimale Mischungsverhältnis
innerhalb einer Instrumentengruppe
Schlagzeug) gefunden haben, legen Sie die
entsprechenden Kanäle auf eine Subgruppe
oder zwei Subgruppen (durch Betätigen des
richtigen Routing Schalters #37 sowie des
PAN Reglers #34). Nun haben Sie die
komplette Gruppe mit einem oder zwei Fadern
„im Griff".

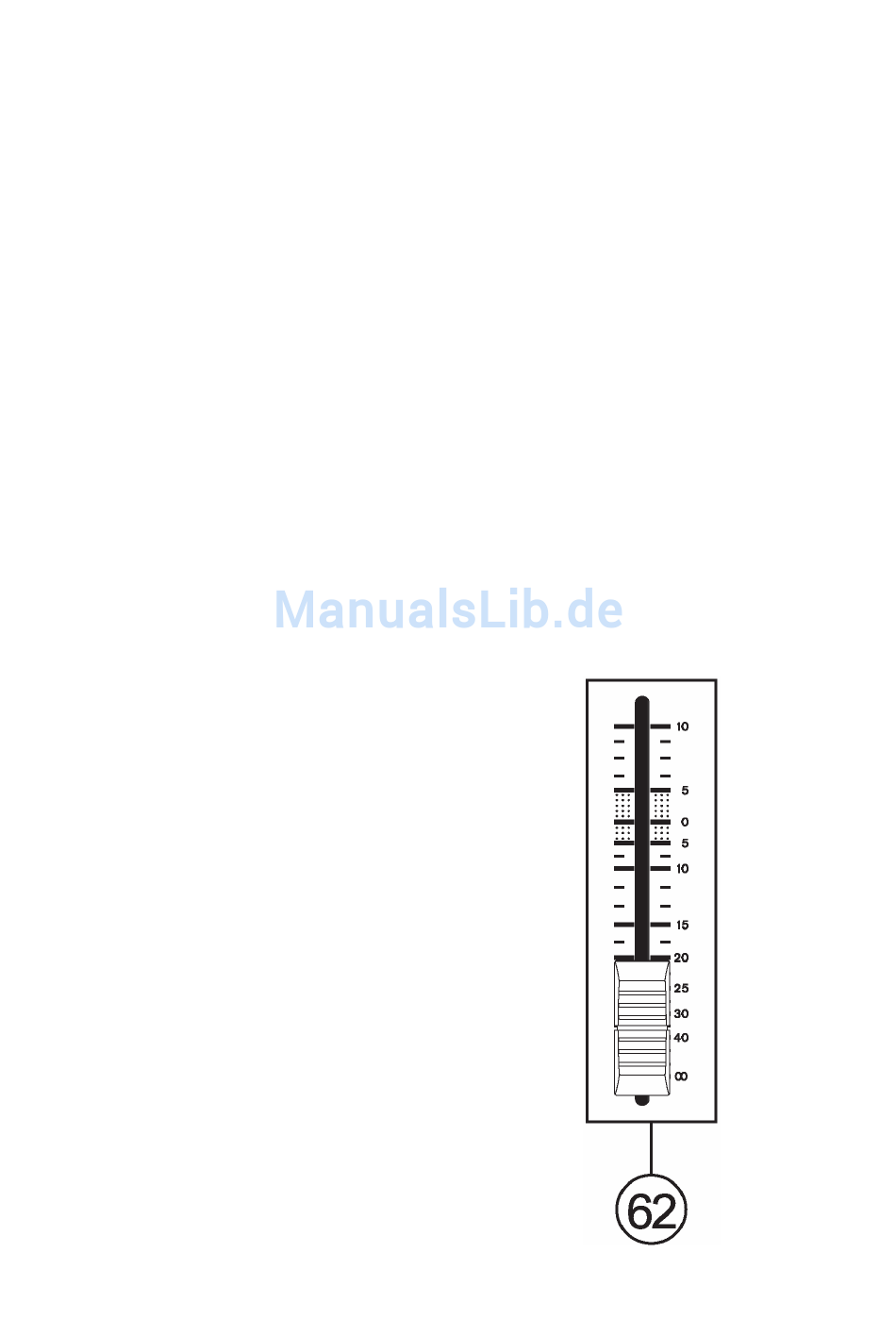

62. MAIN L / R
Dieser 60 mm Flachbahn Schieberegler mit
linearer Kennlinie bestimmt die endgültige
Ausgangslautstärke des Mixers, also des
Summensignals L / R, das an den Ausgängen
MAIN L / R (#17) anliegt. Auch der angezeigte
Pegel in der Pegelanzeige (#60) ist abhängig
von diesen Fadern, sofern wirklich das
Summensignal L / R angezeigt wird (Näheres
dazu siehe #60).
Die Summen L / R erhalten ihr Signal aus den
verschiedenen Mono und Stereo Kanälen, den
Subgruppen, den
Rückführungen sowie dem FIREWIRE oder 2T
Signal, sofern Sie die dort befindlichen Routing
Schalter betätigen. Wenn Sie die Fader ganz
bis zum Anschlag nach oben schieben,
bekommen Sie eine Verstärkung des Signals
um 10 dB. Ganz nach unten geschoben ist das
Signal stumm geschaltet.
