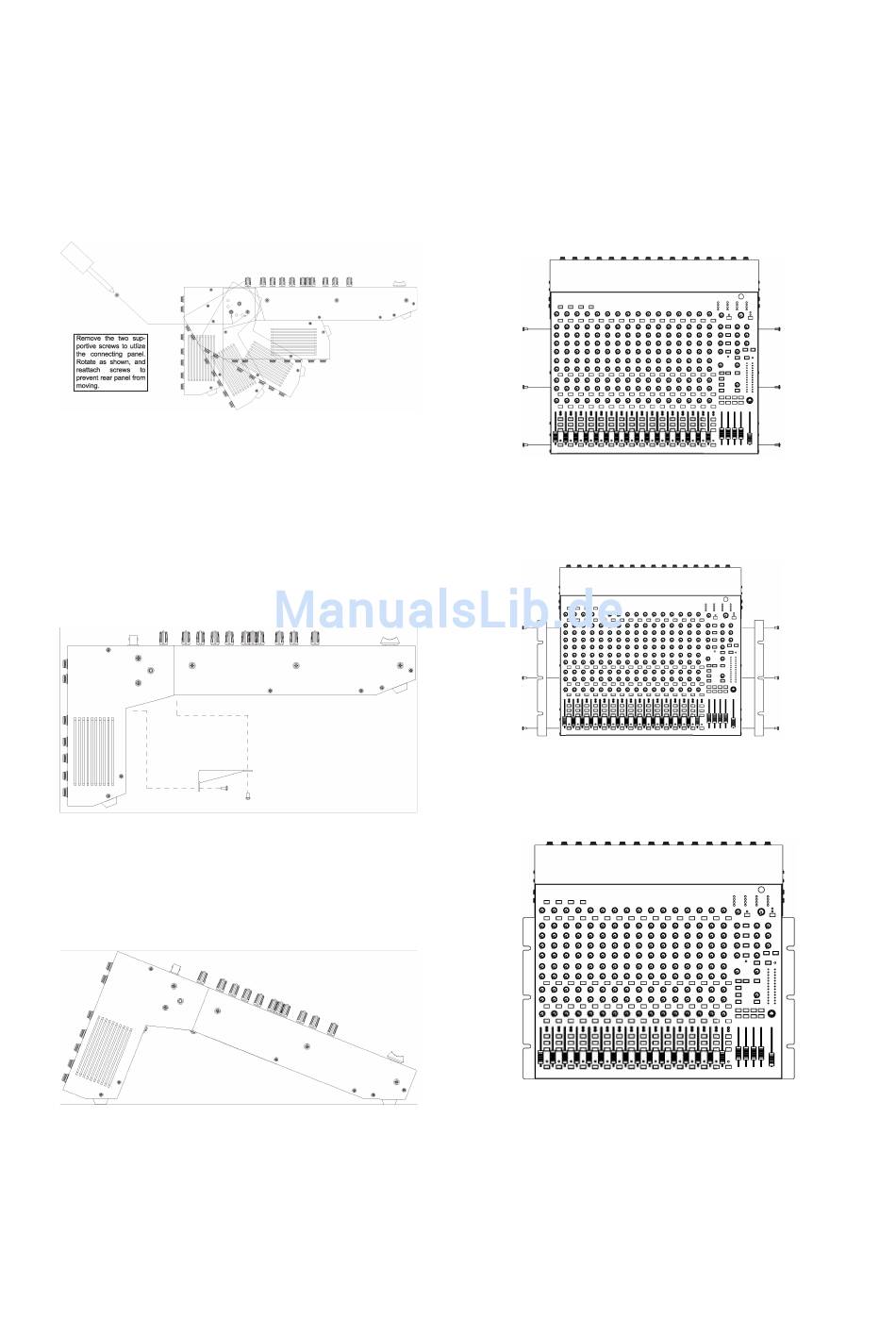

DREHEN DES ANSCHLUSSFELDS

Lösen Sie mit
Schraubendreher die 2 Befestigungsschrauben
an beiden Seiten.
Anschlussfeld in die 90° abgewinkelte Position,
wie auf der Abbildung zu sehen ist. Bringen
Sie die Befestigungsschrauben
vorgesehenen Öffnungen
Bewegung des Anschlussfeldes zu vermeiden.
Setzen Sie die lange, L-förmige Schiene (im
Lieferumfang enthalten)
Innenseite des Mischpults an, wie in der
Abbildung gezeigt. Zum Befestigen verwenden
Sie bitte die 8 mitgelieferten Schrauben (in der
Tüte, in der auch diese Anleitung verpackt
war). Dadurch wird
verschlossen, innen
Bauteile sind geschützt und vor äußeren
Einwirkungen geschützt.
Wenn das Anschlussfeld im rechten Winkel
zum Bedienfeld angebracht ist, kann Sonic
Station als Tischmischpult verwendet werden,
die Bedienfläche ist leicht geneigt, so dass die
Regler und Schalter besser erreicht werden
können.
VERFAHREN SIE
REIHENFOLGE, WENN
ANSCHLUSSFELD
ZURÜCKKLAPPEN WOLLEN.
PHONIC CORPORATION – Bedienungsanleitung HELIX BOARD 24 FIREWIRE
einem Kreuzschlitz
Drehen Sie das
in den
an, um eine
auf der unteren
das Mixerchassis
liegende Kabel und
IN UMGEKEHRTER
SIE DAS
WIEDER
ANBRINGEN
RACKSCHIENEN
Sie haben zwei Möglichkeiten, HELIX BOARD
24 FIREWIRE in ein 19" Rack zu integrieren, je
nachdem, ob Sie ein Winkelrack haben und
Sie das Pult oben befestigen wollen, oder ob
Sie das Anschlussfeld nach hinten klappen
und das Pult hochkant in das Rack schrauben.
Das hängt ganz von Ihren Präferenzen ab.
Lösen Sie die drei Schrauben auf beiden
Seiten des Mischpults mit einem Kreuzschlitz
Schraubendreher, wie
gezeigt.
Bringen Sie die mitgelieferten Rackschienen
auf beiden Seiten des Pultes mit den zuvor
gelösten Schrauben an – es gibt eine
ausgewiesene linke und rechte Schiene.
Befestigen Sie Ihren Rackmixer in Ihrem Audio
Rack. Wir empfehlen, pro Seite drei Schrauben
zu verwenden, um maximale Stabilität zu
gewährleisten.
DER 19"
in der Abbildung
