Installation
3.3 Installation in Kombination mit VLT
PTC-Thermistorkarte MCB 112
HINWEIS
®
Die Kombination aus VLT
PTC-Thermistorkarte MCB 112
und STO-Funktion ist nur für VLT
®
VLT
AutomationDrive FC302 und VLT
FC301 Gehäusetyp A1 erhältlich.
®
VLT
PTC-Thermistorkarte MCB 112 verwendet Klemme 37
zur sicherheitsbezogenen Abschaltung.
•
Stellen Sie sicher, dass der Ausgang X44/12 des
MCB 112 durch UND-Logik mit dem sicherheits-
bezogenen Sensor (z. B. Not-Aus-Taster,
Sicherheitsschalter usw.) verbunden ist, der das
„Sicher abgeschaltete Moment" aktiviert. Dies
bedeutet, dass die Ausgabe zur STO-Klemme 37
nur dann als "WAHR" (24 V) gewertet wird, wenn
das Signal vom MCB 112-Ausgang X44/12 und
das Signal des sicherheitsbezogenen Sensors
"WAHR" sind. Wenn mindestens eines der beiden
Signale NIEDRIG ist, muss auch die Ausgabe an
Klemme 37 NIEDRIG sein.
•
Vergewissern Sie sich, dass die Sicherheitsvor-
richtung mit UND-Logik der erforderlichen
Sicherheitsstufe entspricht.
•
Die Verbindung vom Ausgang der Sicherheitsvor-
richtung mit der sicheren UND-Logik zur STO-
Klemme 37 muss gegen Kurzschluss geschützt
sein, siehe Abbildung 3.3.
MG37D203
Produkthandbuch
®
®
HVAC Drive FC102,
®
AutomationDrive
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
-
Hazardous
Non
Hazardous Area
Area
PTC Thermistor Card
MCB112
X44/
1
2
3
4
5
Digital Input
PTC
e.g. Par 5-15
Sensor
12
13
18
Par. 5- 19
Terminal 37 Safe Stop
Manual Restart

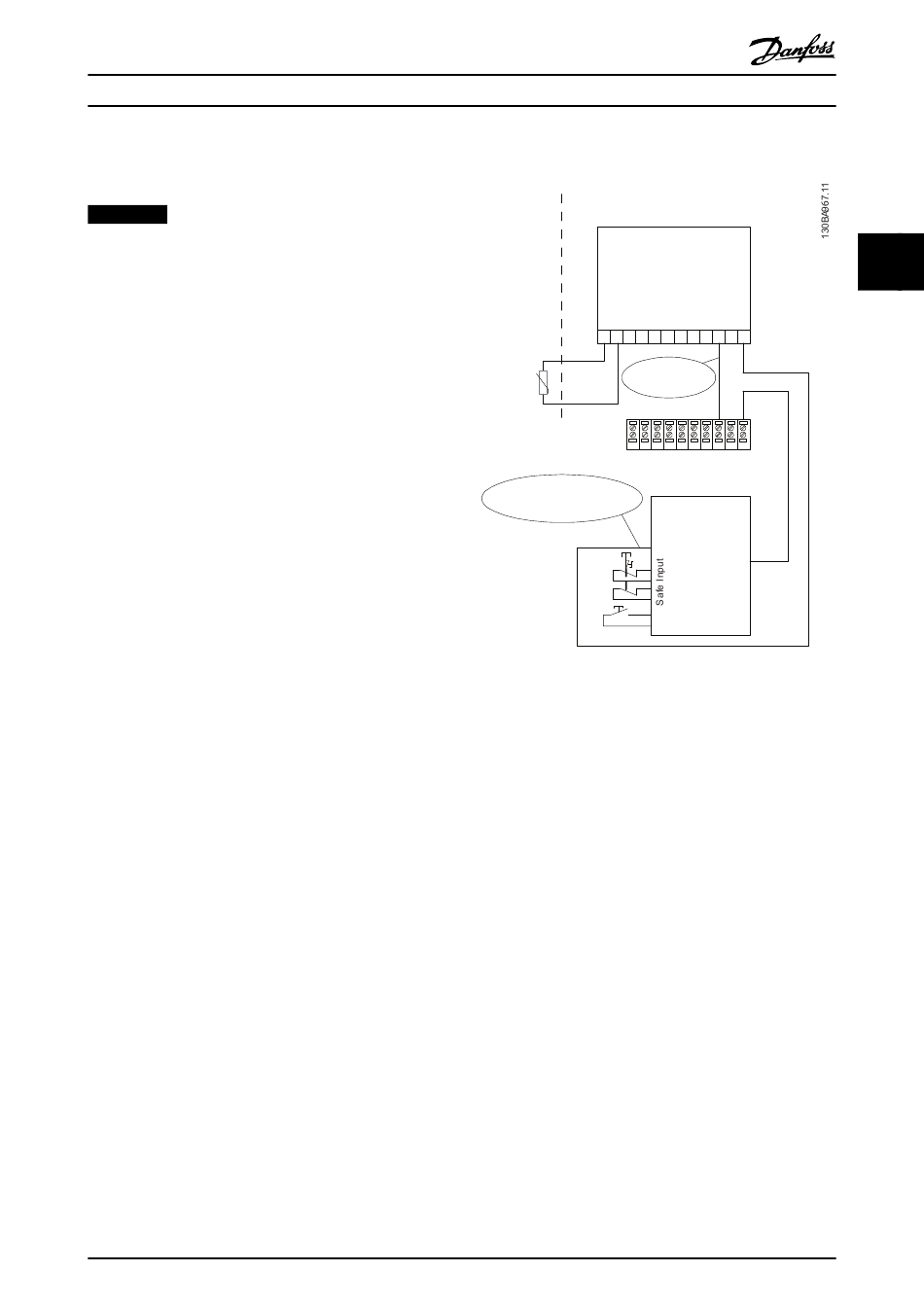

Abbildung 3.3 Kombination einer STO-Anwendung und einer
MCB 112-Anwendung
Abbildung 3.3 zeigt eine Neustart-Eingabe für die externe
Sicherheitsvorrichtung. Bei dieser Installation können Sie
Parameter 5-19 Klemme 37 Sicherer Stopp auf den Wert [7]
PTC 1 & Relay W oder [8] PTC 1 & Relay A/W einstellen.
Weitere Informationen entnehmen Sie dem VLT
Thermistorkarte MCB 112-Produkthandbuch.
6
7
8
9
10
11
12
19
27
29
32
33
20
37
DI
DI
Safe Stop
Safety Device
SIL 2
Safe AND Input
Safe Output
®
PTC-
9
3
3
