Installation
3 Installation
3.1 Sicherheitshinweise
3
3
Allgemeine Sicherheitshinweise finden Sie unter
Kapitel 2 Sicherheit.
3.2 Installation der STO-Funktion
Befolgen Sie zum Anschluss des Motors, der Netzver-
sorgung und der Steuerkabel die Anweisungen zur
sicheren Installation im Produkthandbuch des Frequenzum-
richters.
Weitere Informationen zur Installation mit dem Ex-zertifi-
®
zierten VLT
PTC-Thermistormodul MCB 112 finden Sie
unter Kapitel 3.3 Installation in Kombination mit VLT
Thermistorkarte MCB 112.
Aktivieren Sie das „Sicher abgeschaltete Moment" wie
folgt:
1.
Entfernen Sie die Drahtbrücke zwischen den
Steuerklemmen 37 und 12 oder 13. Ein
Durchschneiden oder Brechen der Drahtbrücke
reicht zur Vermeidung von Kurzschlüssen nicht
aus. (Siehe Drahtbrücke in Abbildung 3.1)

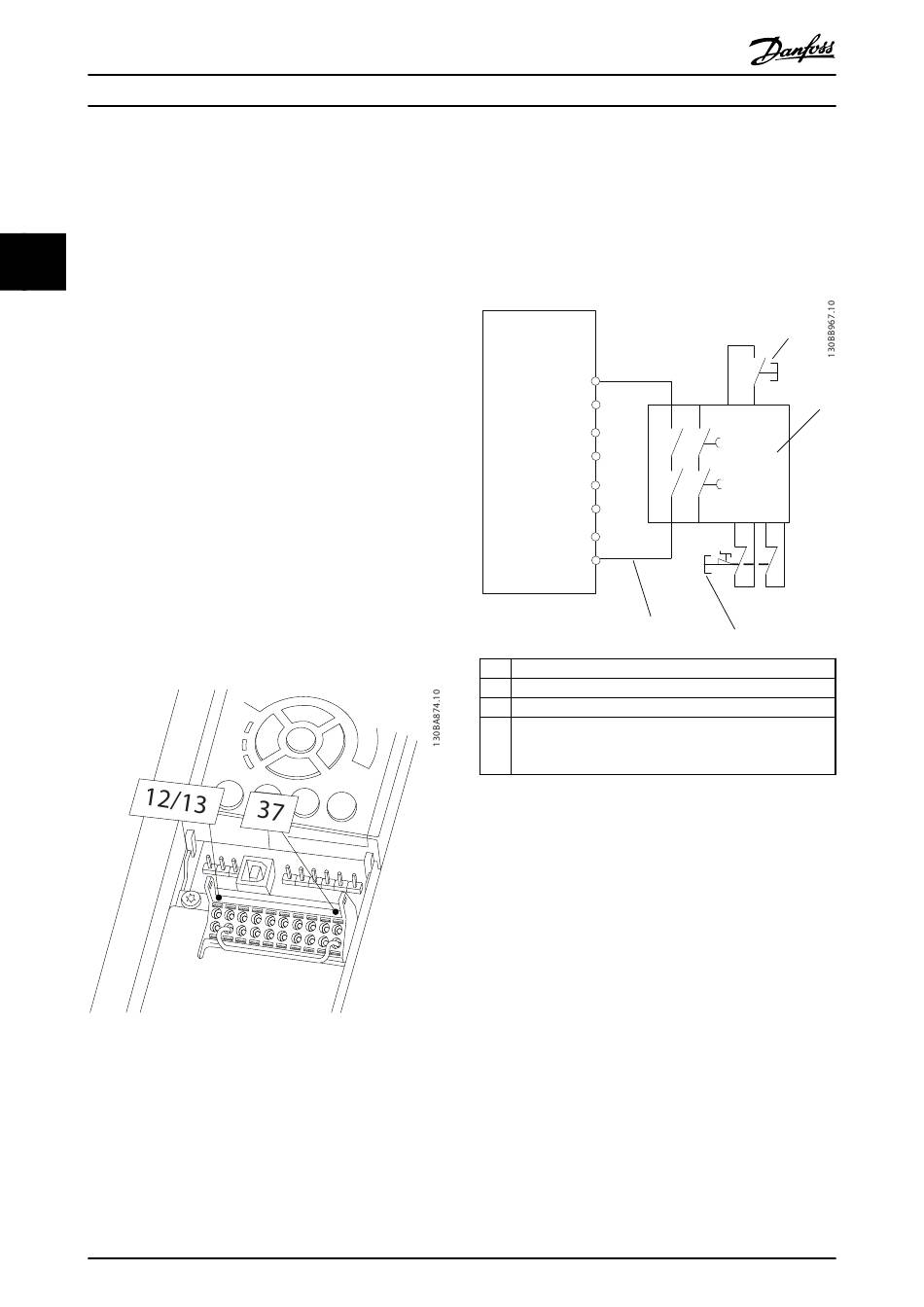

Abbildung 3.1 Drahtbrücke zwischen Klemme 12/13 (24 V)
und 37
2.
Schließen Sie ein externes Sicherheitsüberwa-
chungsrelais über eine stromlos geöffnete
Sicherheitsfunktion an Klemme 37 (Sicher
abgeschaltetes Moment) und entweder Klemme
12 oder 13 (24 V DC) an. Befolgen Sie die Installa-
8
Produkthandbuch
®
PTC-
1
2
3
4
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
tionshinweise zum Sicherheitsüberwachungsrelais
und stellen Sie sicher, dass das Sicherheitsüber-
wachungsrelais Kategorie 3 /PL „d" (ISO 13849-1)
oder SIL 2 (EN 62061 und IEC 61508) erfüllt.
FC
12
37
4
Sicherheitsrelais (Kat. 3, PL d oder SIL2)
Not-Aus-Taster
Reset-Taste
Gegen Kurzschluss geschütztes Kabel (wenn nicht im
Schaltschrank mit Schutzart IP54 installiert). Weitere
Informationen dazu finden Sie in ISO 13849-2 Tabelle D.4.
Abbildung 3.2 Installation zum Erreichen einer Stoppkategorie
0 (EN 60204-1) mit Sicherheitskat. 3/PL „d" (ISO 13849-1) oder
SIL 2 (EN 62061 und IEC 61508).
3.
Vervollständigen Sie die Verdrahtung
entsprechend der Anweisungen im Produk-
thandbuch des Frequenzumrichters.
3
1
2
MG37D203
