Informationen für den Benutzer
3
Informationen für den Benutzer
HSicherheitshinweise
▶ Sicherheitshinweise in den Unterlagen der Regelgeräteserie Control
8000 beachten.
Die vorliegende Anleitung enthält wichtige Informationen für den
Anlagenbetreiber zur sicheren Bedienung des Regelgeräts.
▶ Bedienungsanleitung des Master-Regelgeräts und des Wärmeerzeu-
gers beachten.
Je nach Softwarestand können die Darstellung und die Menüpunkte
zwischen der Anleitung und der Regelgerätedarstellung differieren.
3.1
Übersicht des Regelgeräts und der Bedienelemente
14
13
12
11

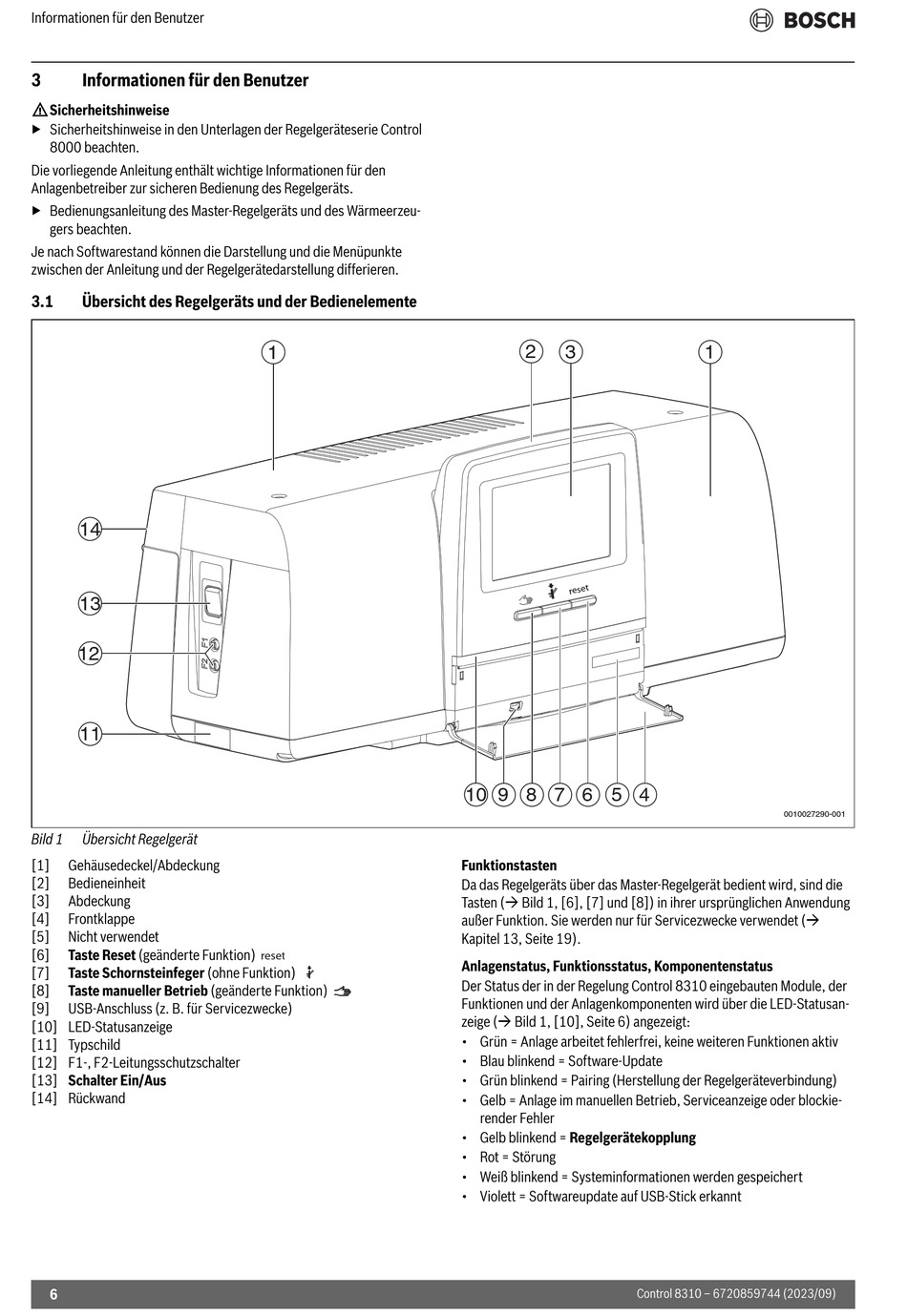

Bild 1
Übersicht Regelgerät
[1]
Gehäusedeckel/Abdeckung
[2]
Bedieneinheit
[3]
Abdeckung
[4]
Frontklappe
[5]
Nicht verwendet
[6]
Taste Reset (geänderte Funktion)
[7]
Taste Schornsteinfeger (ohne Funktion)
[8]
Taste manueller Betrieb (geänderte Funktion)
[9]
USB-Anschluss (z. B. für Servicezwecke)
[10] LED-Statusanzeige
[11] Typschild
[12] F1-, F2-Leitungsschutzschalter
[13] Schalter Ein/Aus
[14] Rückwand
6
1
2
3
10
9
8
7
6 5
Funktionstasten
Da das Regelgeräts über das Master-Regelgerät bedient wird, sind die
Tasten ( Bild 1, [6], [7] und [8]) in ihrer ursprünglichen Anwendung
außer Funktion. Sie werden nur für Servicezwecke verwendet (
Kapitel 13, Seite 19).
Anlagenstatus, Funktionsstatus, Komponentenstatus
Der Status der in der Regelung Control 8310 eingebauten Module, der
Funktionen und der Anlagenkomponenten wird über die LED-Statusan-
zeige ( Bild 1, [10], Seite 6) angezeigt:
• Grün = Anlage arbeitet fehlerfrei, keine weiteren Funktionen aktiv
• Blau blinkend = Software-Update
• Grün blinkend = Pairing (Herstellung der Regelgeräteverbindung)
• Gelb = Anlage im manuellen Betrieb, Serviceanzeige oder blockie-
render Fehler
• Gelb blinkend = Regelgerätekopplung
• Rot = Störung
• Weiß blinkend = Systeminformationen werden gespeichert
• Violett = Softwareupdate auf USB-Stick erkannt
1
4
0010027290-001
Control 8310 – 6720859744 (2023/09)
