Service

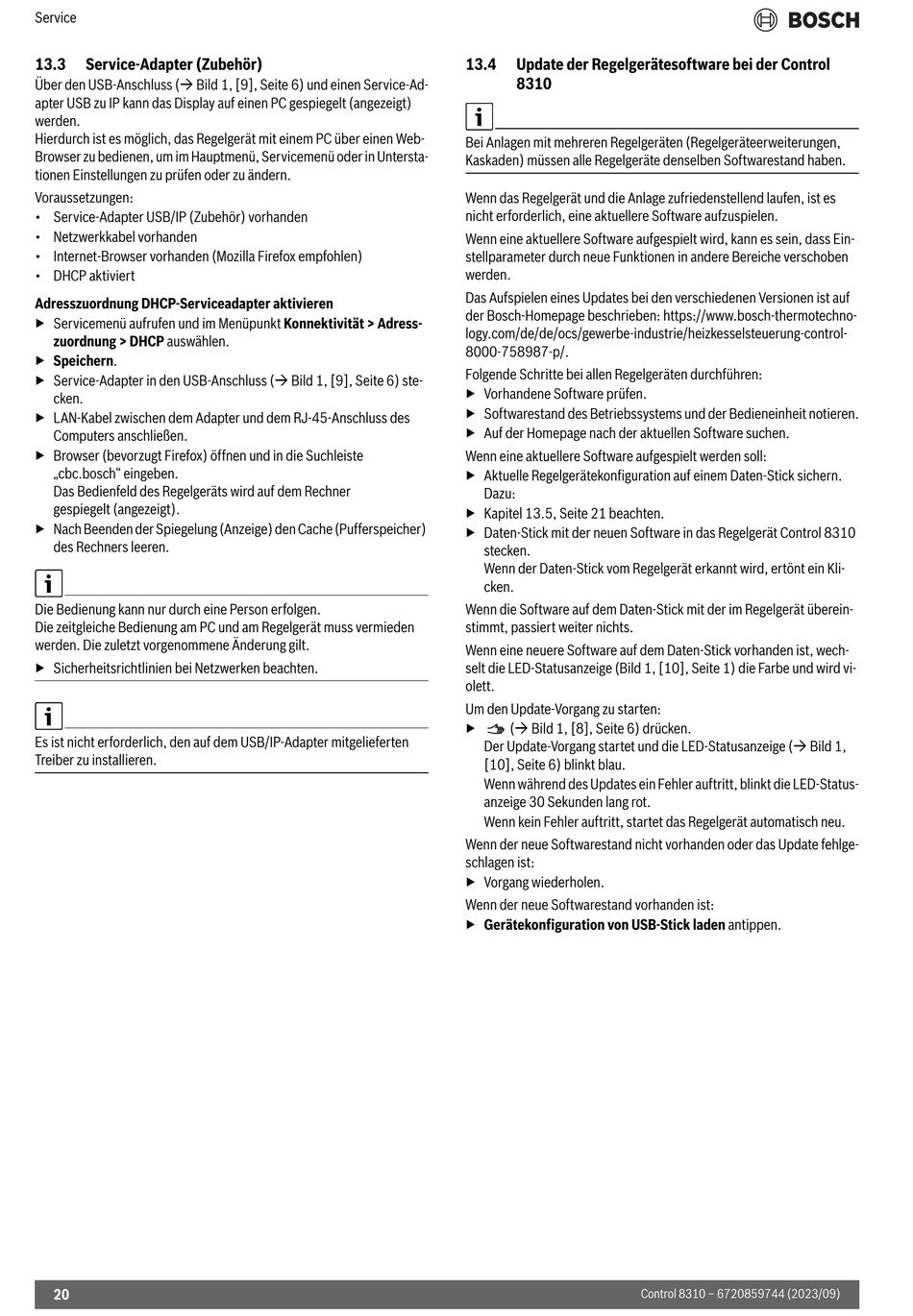

13.3 Service-Adapter (Zubehör)
Über den USB-Anschluss ( Bild 1, [9], Seite 6) und einen Service-Ad-
apter USB zu IP kann das Display auf einen PC gespiegelt (angezeigt)
werden.
Hierdurch ist es möglich, das Regelgerät mit einem PC über einen Web-
Browser zu bedienen, um im Hauptmenü, Servicemenü oder in Untersta-
tionen Einstellungen zu prüfen oder zu ändern.
Voraussetzungen:
• Service-Adapter USB/IP (Zubehör) vorhanden
• Netzwerkkabel vorhanden
• Internet-Browser vorhanden (Mozilla Firefox empfohlen)
• DHCP aktiviert
Adresszuordnung DHCP-Serviceadapter aktivieren
▶ Servicemenü aufrufen und im Menüpunkt Konnektivität > Adress-
zuordnung > DHCP auswählen.
▶ Speichern.
▶ Service-Adapter in den USB-Anschluss ( Bild 1, [9], Seite 6) ste-
cken.
▶ LAN-Kabel zwischen dem Adapter und dem RJ-45-Anschluss des
Computers anschließen.
▶ Browser (bevorzugt Firefox) öffnen und in die Suchleiste
„cbc.bosch" eingeben.
Das Bedienfeld des Regelgeräts wird auf dem Rechner
gespiegelt (angezeigt).
▶ Nach Beenden der Spiegelung (Anzeige) den Cache (Pufferspeicher)
des Rechners leeren.
Die Bedienung kann nur durch eine Person erfolgen.
Die zeitgleiche Bedienung am PC und am Regelgerät muss vermieden
werden. Die zuletzt vorgenommene Änderung gilt.
▶ Sicherheitsrichtlinien bei Netzwerken beachten.
Es ist nicht erforderlich, den auf dem USB/IP-Adapter mitgelieferten
Treiber zu installieren.
20
13.4 Update der Regelgerätesoftware bei der Control
8310
Bei Anlagen mit mehreren Regelgeräten (Regelgeräteerweiterungen,
Kaskaden) müssen alle Regelgeräte denselben Softwarestand haben.
Wenn das Regelgerät und die Anlage zufriedenstellend laufen, ist es
nicht erforderlich, eine aktuellere Software aufzuspielen.
Wenn eine aktuellere Software aufgespielt wird, kann es sein, dass Ein-
stellparameter durch neue Funktionen in andere Bereiche verschoben
werden.
Das Aufspielen eines Updates bei den verschiedenen Versionen ist auf
der Bosch-Homepage beschrieben: https://www.bosch-thermotechno-
logy.com/de/de/ocs/gewerbe-industrie/heizkesselsteuerung-control-
8000-758987-p/.
Folgende Schritte bei allen Regelgeräten durchführen:
▶ Vorhandene Software prüfen.
▶ Softwarestand des Betriebssystems und der Bedieneinheit notieren.
▶ Auf der Homepage nach der aktuellen Software suchen.
Wenn eine aktuellere Software aufgespielt werden soll:
▶ Aktuelle Regelgerätekonfiguration auf einem Daten-Stick sichern.
Dazu:
▶ Kapitel 13.5, Seite 21 beachten.
▶ Daten-Stick mit der neuen Software in das Regelgerät Control 8310
stecken.
Wenn der Daten-Stick vom Regelgerät erkannt wird, ertönt ein Kli-
cken.
Wenn die Software auf dem Daten-Stick mit der im Regelgerät überein-
stimmt, passiert weiter nichts.
Wenn eine neuere Software auf dem Daten-Stick vorhanden ist, wech-
selt die LED-Statusanzeige (Bild 1, [10], Seite 1) die Farbe und wird vi-
olett.
Um den Update-Vorgang zu starten:
▶ ( Bild 1, [8], Seite 6) drücken.
Der Update-Vorgang startet und die LED-Statusanzeige ( Bild 1,
[10], Seite 6) blinkt blau.
Wenn während des Updates ein Fehler auftritt, blinkt die LED-Status-
anzeige 30 Sekunden lang rot.
Wenn kein Fehler auftritt, startet das Regelgerät automatisch neu.
Wenn der neue Softwarestand nicht vorhanden oder das Update fehlge-
schlagen ist:
▶ Vorgang wiederholen.
Wenn der neue Softwarestand vorhanden ist:
▶ Gerätekonfiguration von USB-Stick laden antippen.
Control 8310 – 6720859744 (2023/09)
