Konnektivität

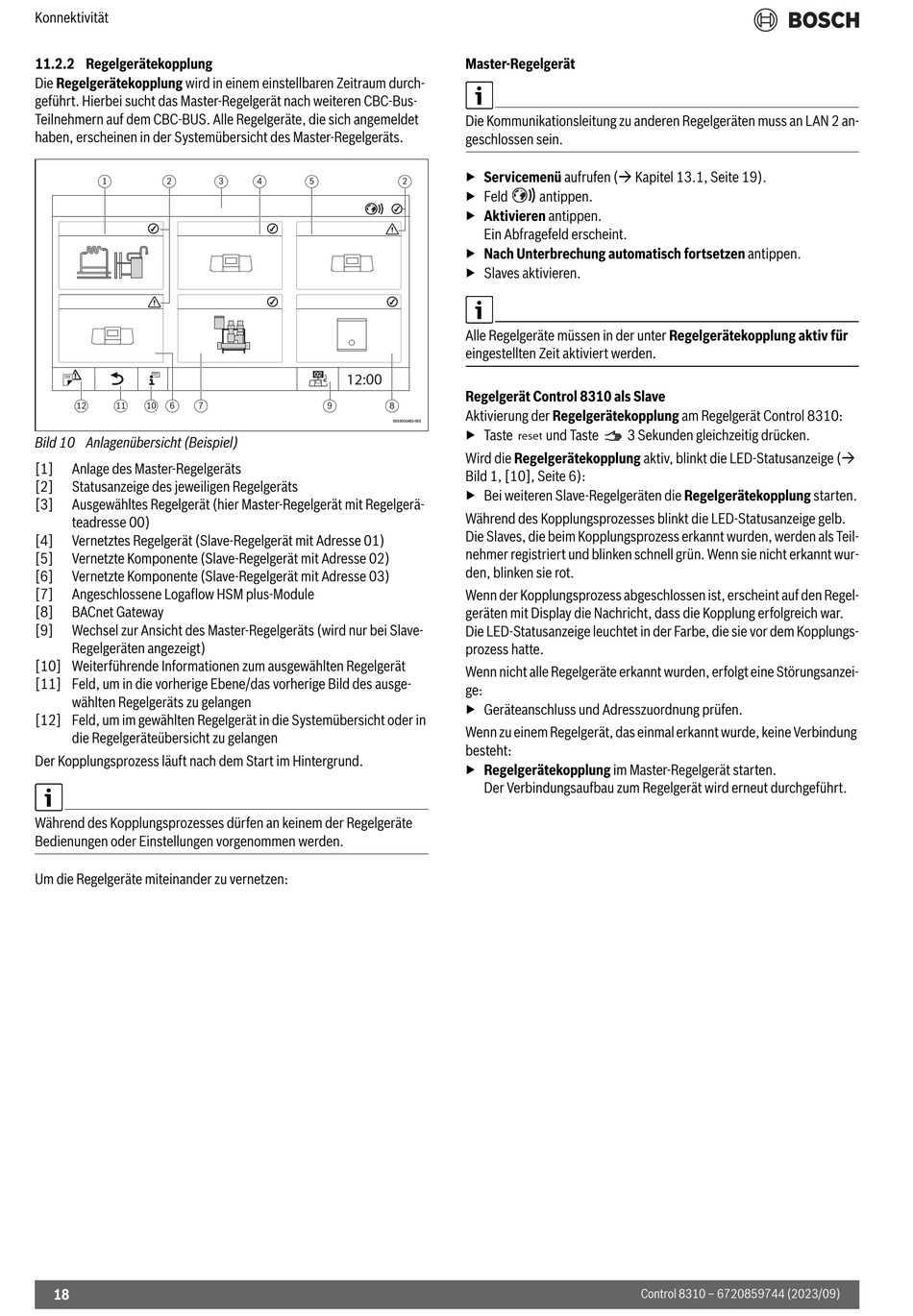

11.2.2 Regelgerätekopplung
Die Regelgerätekopplung wird in einem einstellbaren Zeitraum durch-
geführt. Hierbei sucht das Master-Regelgerät nach weiteren CBC-Bus-
Teilnehmern auf dem CBC-BUS. Alle Regelgeräte, die sich angemeldet
haben, erscheinen in der Systemübersicht des Master-Regelgeräts.
1
2
12
11
10
6
7
Bild 10 Anlagenübersicht (Beispiel)
[1]
Anlage des Master-Regelgeräts
[2]
Statusanzeige des jeweiligen Regelgeräts
[3]
Ausgewähltes Regelgerät (hier Master-Regelgerät mit Regelgerä-
teadresse 00)
[4]
Vernetztes Regelgerät (Slave-Regelgerät mit Adresse 01)
[5]
Vernetzte Komponente (Slave-Regelgerät mit Adresse 02)
[6]
Vernetzte Komponente (Slave-Regelgerät mit Adresse 03)
[7]
Angeschlossene Logaflow HSM plus-Module
[8]
BACnet Gateway
[9]
Wechsel zur Ansicht des Master-Regelgeräts (wird nur bei Slave-
Regelgeräten angezeigt)
[10] Weiterführende Informationen zum ausgewählten Regelgerät
[11] Feld, um in die vorherige Ebene/das vorherige Bild des ausge-
wählten Regelgeräts zu gelangen
[12] Feld, um im gewählten Regelgerät in die Systemübersicht oder in
die Regelgeräteübersicht zu gelangen
Der Kopplungsprozess läuft nach dem Start im Hintergrund.
Während des Kopplungsprozesses dürfen an keinem der Regelgeräte
Bedienungen oder Einstellungen vorgenommen werden.
Um die Regelgeräte miteinander zu vernetzen:
18
3
4
5
12:00
02
9
8
Master-Regelgerät
Die Kommunikationsleitung zu anderen Regelgeräten muss an LAN 2 an-
geschlossen sein.
▶ Servicemenü aufrufen ( Kapitel 13.1, Seite 19).
2
▶ Feld
antippen.
▶ Aktivieren antippen.
Ein Abfragefeld erscheint.
▶ Nach Unterbrechung automatisch fortsetzen antippen.
▶ Slaves aktivieren.
Alle Regelgeräte müssen in der unter Regelgerätekopplung aktiv für
eingestellten Zeit aktiviert werden.
Regelgerät Control 8310 als Slave
Aktivierung der Regelgerätekopplung am Regelgerät Control 8310:
0010033482-003
▶ Taste
und Taste
Wird die Regelgerätekopplung aktiv, blinkt die LED-Statusanzeige (
Bild 1, [10], Seite 6):
▶ Bei weiteren Slave-Regelgeräten die Regelgerätekopplung starten.
Während des Kopplungsprozesses blinkt die LED-Statusanzeige gelb.
Die Slaves, die beim Kopplungsprozess erkannt wurden, werden als Teil-
nehmer registriert und blinken schnell grün. Wenn sie nicht erkannt wur-
den, blinken sie rot.
Wenn der Kopplungsprozess abgeschlossen ist, erscheint auf den Regel-
geräten mit Display die Nachricht, dass die Kopplung erfolgreich war.
Die LED-Statusanzeige leuchtet in der Farbe, die sie vor dem Kopplungs-
prozess hatte.
Wenn nicht alle Regelgeräte erkannt wurden, erfolgt eine Störungsanzei-
ge:
▶ Geräteanschluss und Adresszuordnung prüfen.
Wenn zu einem Regelgerät, das einmal erkannt wurde, keine Verbindung
besteht:
▶ Regelgerätekopplung im Master-Regelgerät starten.
Der Verbindungsaufbau zum Regelgerät wird erneut durchgeführt.
3 Sekunden gleichzeitig drücken.
Control 8310 – 6720859744 (2023/09)
