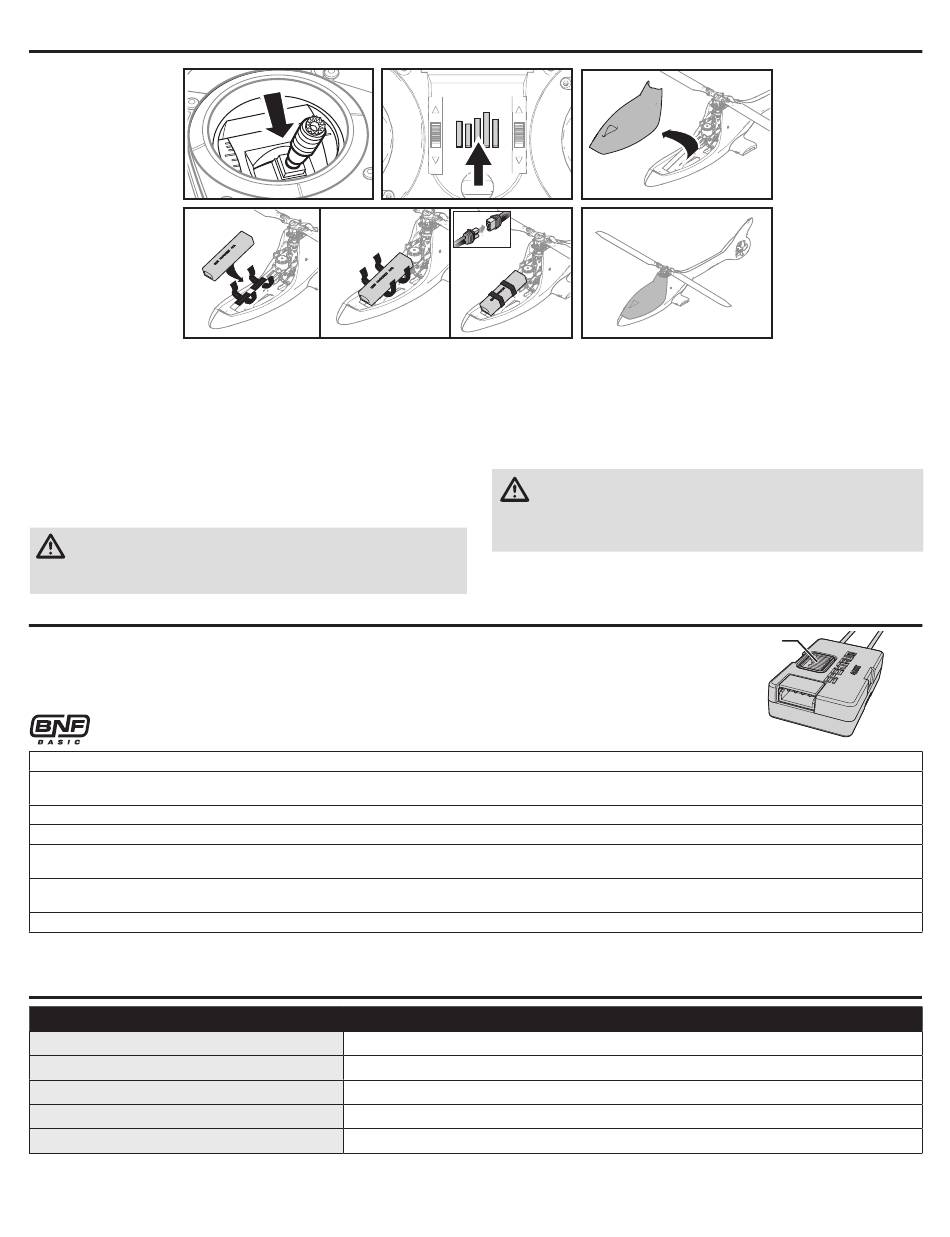

Installation de la batterie de vol
1. Abaissez les gaz.
2. Allumez l'émetteur.
3. Centrez tous les compensateurs.
4. Pour laisser l'ESC s'armer et pour empêcher les rotors de s'allumer au
démarrage, activez le maintien des gaz et le mode de vol normal avant de
connecter la batterie de vol.
5. Fixez la partie à crochets de la bande Velcro sur le châssis de l'hélicoptère et la
partie à bouclettes sur la batterie.
6. Installez la batterie de vol sur le châssis de l'hélicoptère. Fixez la batterie de vol
à l'aide des bandes velcro.
ATTENTION : Assurez-vous que la batterie de vol, le fil et le connecteur
ne sont pas en contact avec le moteur. Dans le cas contraire, le moteur, le
variateur ESC et la batterie risquent de surchauffer, entraînant un crash et des
dommages matériels et des blessures.
Affectation de l'émetteur et du récepteur
L'affectation est le processus de programmation du récepteur qui vise à reconnaître le code GUID (identificateur
global unique) d'un émetteur unique spécifique. Vous devez « affecter » au récepteur l'émetteur de l'appareil équi-
pé de la technologie DSM2 /DSMX
®
Le récepteur de l'hélicoptère Smart 330 S se trouve sur le support du châssis inférieur. Le bouton d'affectation se
situe au centre du boîtier, décalé sur le côté, avec le logo Spektrum (barres) sur la surface du bouton.
Votre appareil BNF doit être affecté à votre émetteur pour établir une connexion. Suivez les consignes ci-dessous.
®
1. Programmez votre émetteur à l'aide de la section Configuration de l'émetteur de ce manuel.
2. Abaissez la manette des gaz à la position la plus basse, définissez le mode de vol en mode normal (mode de stabilité) et activez le maintien des gaz. Mettez tous
les compensateurs en position centrale.
3. Éteignez l'émetteur ou coupez le signal RF si vous utilisez un émetteur Spektrum séries NX ou iX.
4. Raccordez la batterie de vol au variateur ESC.
5. Appuyez sur le bouton d'affectation sur le récepteur à distance pour lancer l'affectation. La DEL orange sur le récepteur se mettra à clignoter rapidement pour
indiquer le mode d'affectation.
6. Suivez les procédures de votre propre émetteur spécifique pour entrer en mode d'affectation. Le système se connectera en quelques secondes. Une fois connecté,
la DEL orange sur le récepteur se fixera en orange.
7. Débranchez la batterie de vol et éteignez votre émetteur (ou RF OFF (coupée) pour les émetteurs Spektrum de la série iX).
Si vous rencontrez des difficultés, suivez les consignes d'affectation et consultez le guide de dépannage de l'émetteur pour obtenir des instructions supplémentaires.
Au besoin, contactez le bureau du service après-vente d'Horizon approprié.
Indicateur DEL sur contrôleur de vol
Rouge clignotant lentement
Cyan clignotant lentement
Lumière clignotante jaune (pendant l'étalonnage)
Lumière clignotante rouge (pendant l'étalonnage)
FR
Spektrum que vous avez choisie pour un bon fonctionnement de l'appareil.
® ™
Vert clignotant lentement
7. Affectez votre émetteur à l'hélicoptère pour établir une connexion. Consultez la
section Affectation ci-dessous pour de plus amples informations.
8. Raccordez le câble de la batterie au variateur ESC. Le plateau cyclique se
centrera, indiquant que l'appareil est prêt. La DEL d'état du contrôleur de vol
clignotera lentement en vert une fois l'initialisation terminée.
9. Le moteur de l'hélicoptère émettra une série de tonalités, indiquant que le
variateur ESC est armé.
ATTENTION : Débranchez toujours la batterie Li-Po du câble
d'alimentation du variateur ESC lorsque l'appareil n'est pas en vol pour
éviter toute décharge excessive. Les batteries déchargées sous la tension
minimale approuvée peuvent s'endommager, entraînant une baisse de
performance et un risque d'incendie lorsque les batteries sont rechargées.
Description d'indicateur
Failsafe (sécurité intégrée) actif
Mode programmation prévisionnelle
L'étalonnage se déroule normalement
Erreur d'étalonnage, le FC n'est pas à niveau ou est déplacé durant l'étalonnage
34
Bouton d'affectation
Prêt à voler
