Inhaltszusammenfassung für Horizon Hobby P-47 Razorback 1.2m BNF Basic

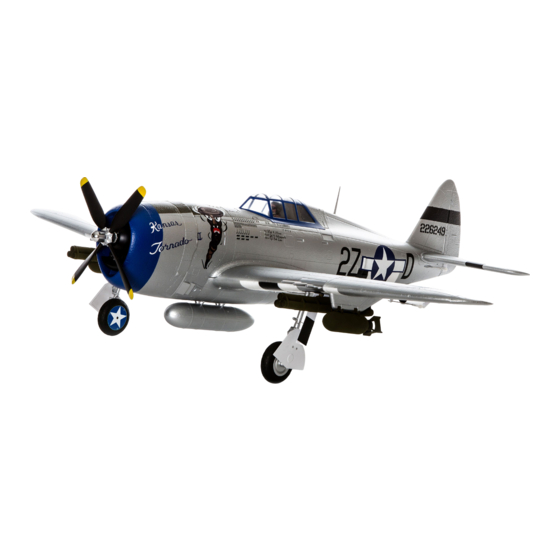

- Seite 1 P-47 1.2m Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni SAFE ® Select Technology, Optional Flight Envelope Protection...
-
Seite 2: Begriffserklärung
Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne direkte Aufsicht eines Erwachsenen vorgesehen. Versuchen Sie nicht, das Produkt ohne Zustimmung von Horizon Hobby, LLC zu zerlegen, mit nicht-kompatiblen Komponenten zu verwenden oder beliebig zu verbessern. Dieses Handbuch enthält Sicherheitshinweise sowie Anleitungen zu Betrieb und Wartung. -
Seite 3: Inhaltsverzeichnis
Lieferumfang Quick Start Information Senderpro- Programmieren Sie den Sender mit diesen grammier- Einstellungen: Hi Rate Low Rate 15mm 10mm Querr. 10mm 7mm Höhen- 12mm Dual Rate ruder Seiten- 16mm 11mm ruder Voll Halb Klappen F4U4 corsair 1.2 =35mm =20mm manual 65 +/- 3mm von der Vorderkante der Trag- Schwerpunkt (CG) -
Seite 4: Safe ® Select Technologie
® SAFE Select Technologie Die evolutionäre SAFE Select Technologie bietet ihnen einen neues Level an Sicherheit, so dass Sie vollkommen stressfrei in den ersten Flug starten können. Zur Einrichtung sind dabei keine umständlichen Programmierungen erforderlich. Folgen Sie einfach dem beschriebenen Bindeprozess in der Anleitung. Ist das System aktiviert, sind die möglichen Schräglagen auf der Roll- und Nickachse begrenzt und verhindern so eine Überreaktion. -
Seite 5: Montage Des Modells
Montage des Modells Montage des Höhenleitwerks 1. Schieben Sie die Höhenleitwerkshälften (A) in die Öffnung am Rumpf. Übe prüfen Sie dass das Ruderhorn nach unten zeigt. 2. Sichern Sie das Leitwerk mit den Schrauben aus dem Lieferumfang (B) Bitte achten Sie darauf, dass Sie diese nicht überdrehen. 3. -
Seite 6: Montage Der Tragfl Ächen
Montage des Modells; Fortsetzung Montage der Tragfl ächen 1. Heben Sie die Hinterkante der Kabinenhaube an und nehmen diese ab. 2. Führen Sie die Anschlüsse der Klappen, des Einziehfahrwerks und Querruder (A) durch die Öffnung (B) an der Unterseite des Rumpfes. Tipp: Falls nötig nutzen Sie hier eine Pinzette um die Kabel in den Rumpf zu ziehen. -
Seite 7: Montage Des Abwurftanks, Raketenhalters Und Der Bomben
Montage des Modells; Fortsetzung Propellereinbau WARNUNG: Trennen Sie die Batterie vom Flugzeug, bevor Sie den Pro- peller installieren oder Propellerwartung durchführen. Schließen Sie alle Systemeinstellungen ab, bevor Sie das Flugzeug zum ersten Mal starten. 1. Schieben Sie den hinteren Mitnehmer (A), den Propeller (B) und den vor- deren Mitnehmer auf die Welle (D). -
Seite 8: Binden Von Sender Und Empfänger / Aktivieren Und Deaktivieren Der Safe Select Funktion
Position befi ndet. Sollten dabei Probleme auftreten Problemlösung. Kontaktieren Sie falls gewünscht den technischen Service von folgen Sie bitte den Anweisungen in der Anleitung und der Hilfestellung zur Horizon Hobby. Problemlösung. Kontaktieren Sie falls gewünscht den technischen Service von **Failsafe Horizon Hobby. -
Seite 9: Safe Select Schalterzuordnung
SAFE Select Schalterzuordnung Sie können die SAFE Select Funktion einfach jedem freien Schalter auf ihrem Mode 1 und 2 Fernsteuerungen Sender zuordnen. Mit diesem neuen Feature haben Sie jetzt die Flexibilität die Unterstützung im Flug zu- oder abzuschalten. WICHTIG: Bitte stellen Sie vor der Zuweisung des Schalters sicher, dass der Servoweg für den entsprechenden Kanal auf 100% gestellt ist. -
Seite 10: Einsetzen Des Akkus Und Armieren Den Reglers
Einsetzen des Akkus und armieren den Reglers Auswahl des Akkus Wir empfehlen den E-fl ite 2200mAh 11.1V 3S 30C Li-Po Akku (EFLB22003S30). Bitte sehen Sie in der Liste mit dem optionalen Zubehör für andere Akkus nach. Sollten Sie einen anderen Akku verwenden der nicht gelistet ist, muß dieser in Gewicht, Kapazität und Abmessungen dem des E-fl... -
Seite 11: Der Schwerpunkt(Cg)
Der Schwerpunkt(CG) Der Schwerpunkt wird von der Tragfl ächenvorderkante an der Flügelwurzel gemessen. Der Schwerpunkt wurde mit dem empfohlenen LiPo Akku (EFLB22003S30) nahezu in der Mitte des Akkufaches eingesetzt. Tipp: Bestimmen Sie den SP mit dem umgedrehten Flugzeug. 65mm +/- 3mm von der Trag- fl... -
Seite 12: Tipps Zum Fliegen Und Reparieren
Tipps zum Fliegen und Reparieren Bitte beachten Sie vor der Auswahl des Flugfeldes die örtlichen Bestimmungen Vermeiden Sie am Boden scharfe Kurven die zum Aufsetzen der und Gesetze. Tragfl ächenenden führen können bis das Flugzeug langsam genug geworden ist. Reichweitentest der Fernsteuerung WARNUNG: HINWEIS: Sollte ein Absturz oder Crash bevorstehen Führen Sie vor dem Flug einen Reichweitentest durch. -
Seite 13: Nach Dem Fliegen
Nach dem Fliegen Trennen Sie den Flugakku vom Regler/ESC (notwendig zur Sicherheit Reparieren bzw. ersetzen Sie beschädigte Bauteile. und Akkuhaltbarkeit). Lagern Sie den Flugakku gesondert vom Flugzeug und überwachen Sie Schalten Sie den Sender aus. die Aufl adung des Akkus. Entfernen Sie den Flugakku aus dem Flugzeug. -
Seite 14: Leitfaden Zur Problemlösung
Leitfaden zur Problemlösung Problem Mögliche Ursache Lösung Das Fluggerät re- Das Gas befindet sich nicht im Leerlauf, und/oder die Steuerungen mit Gassteuerknüppel und Gastrimmung auf niedrigste Einstellung agiert nicht auf Gas- Gastrimmung ist zu hoch zurücksetzen eingaben, aber auf Gas-Servoweg ist niedriger als 100% Sicherstellen, das der Gas-Servoweg 100% oder mehr beträgt andere Steuerungen Gaskanal ist reversiert (umgedreht) -
Seite 15: Garantieeinschränkungen
Dieses ist ein hochwertiges Hobby Produkt und kein Spielzeug. Es muss mit Garantiezeitraum Vorsicht und Umsicht eingesetzt werden und erfordert einige mechanische wie Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass dasgekaufte auch mentale Fähigkeiten. Ein Versagen, das Produkt sicher und umsichtig Produkt frei von Material- und Montagefehlern ist. Der Garantiezeitraum zu betreiben kann zu Verletzungen von Lebewesen und Sachbeschädigungen... -
Seite 16: Kontakt Informationen
Hanskampring 9 Europäische Union D 22885 Barsbüttel, Germany Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100 Konformitätshinweise für die Europäische Union EFL P47 1.2M BNF Basic (EFL8450) Horizon LLC erklärt hiermit, dass dieses Produkt konform zu den essentiellen Anforderungen der RED und EMC Direktives. - Seite 17 Replacement Parts • Ersatzteile • Pièces de rechange • Pezzi di ricambio Part # | Nummer Description Beschreibung Description Descrizione Numéro | Codice EFL8451 Painted Fuselage W / Hatch: P-47 Rumpf lackiert mit Haube:P47 P-47 - Fuselage peint avec trappe Fusoliera verniciata c/capottina: P47 EFL8452 Painted Wing W / Screws: P-47...
- Seite 18 E-fl ite, AS3X, SAFE, the SAFE logo, DSM, DSM2, DSMX, the DSMX logo, Bind-N-Fly, Z-Foam, ModelMatch, Dynamite, EC3, Prophet and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
