◆ Настройка зазора между внутренними блоками и отверстием в навесном
потолке

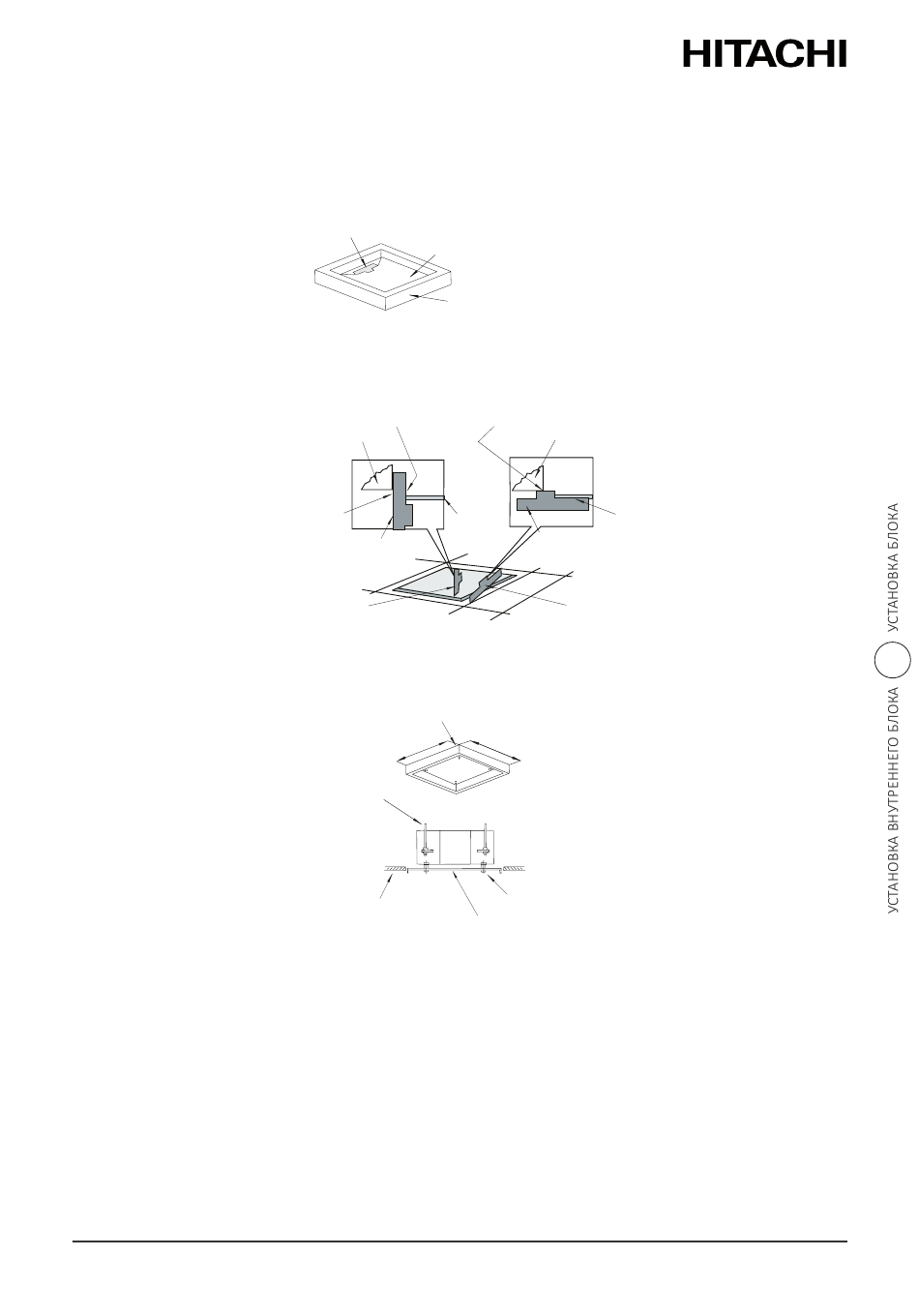

✓ Отрегулируйте положение внутреннего блока, используя трафарет.
◆ Для потолков с панелями
Прикрепите эту сторону трафарета к
нижней стороне отверстия в потолке
Прикрепите эту сторону трафарета
к наружной стороне блока
Проверьте размер отверстия
на каждой стороне блока
◆ Для потолков без панелей
✓ После регулировки затяните гайки подвесных болтов. Нанесите закрепляющую краску
на болты и гайки подвесных болтов, чтобы предотвратить их ослабление. Последующее
ослабление положения блока может вызвать вибрации или аномальные шумы.
PMRU0649 rev.0 - 03/2023
Трафарет для размера отверстия
Внутренний блок
Трафарет
Монтажный шаблон
Размер отверстия
Подвесной болт
Поверхность потолка
Монтажный шаблон
Упаковка (гофрированный картон)
Прикрепите эту сторону трафарета
к нижней стороне блока
Внутренний блок
Панель
потолка
Трафарет
Проверьте высоту потолка
в каждом углу блока
Размер отверстия
Блок
Винт (M6)
Монтажный шаблон
Прикрепите эту сторону
трафарета к панели потолка
