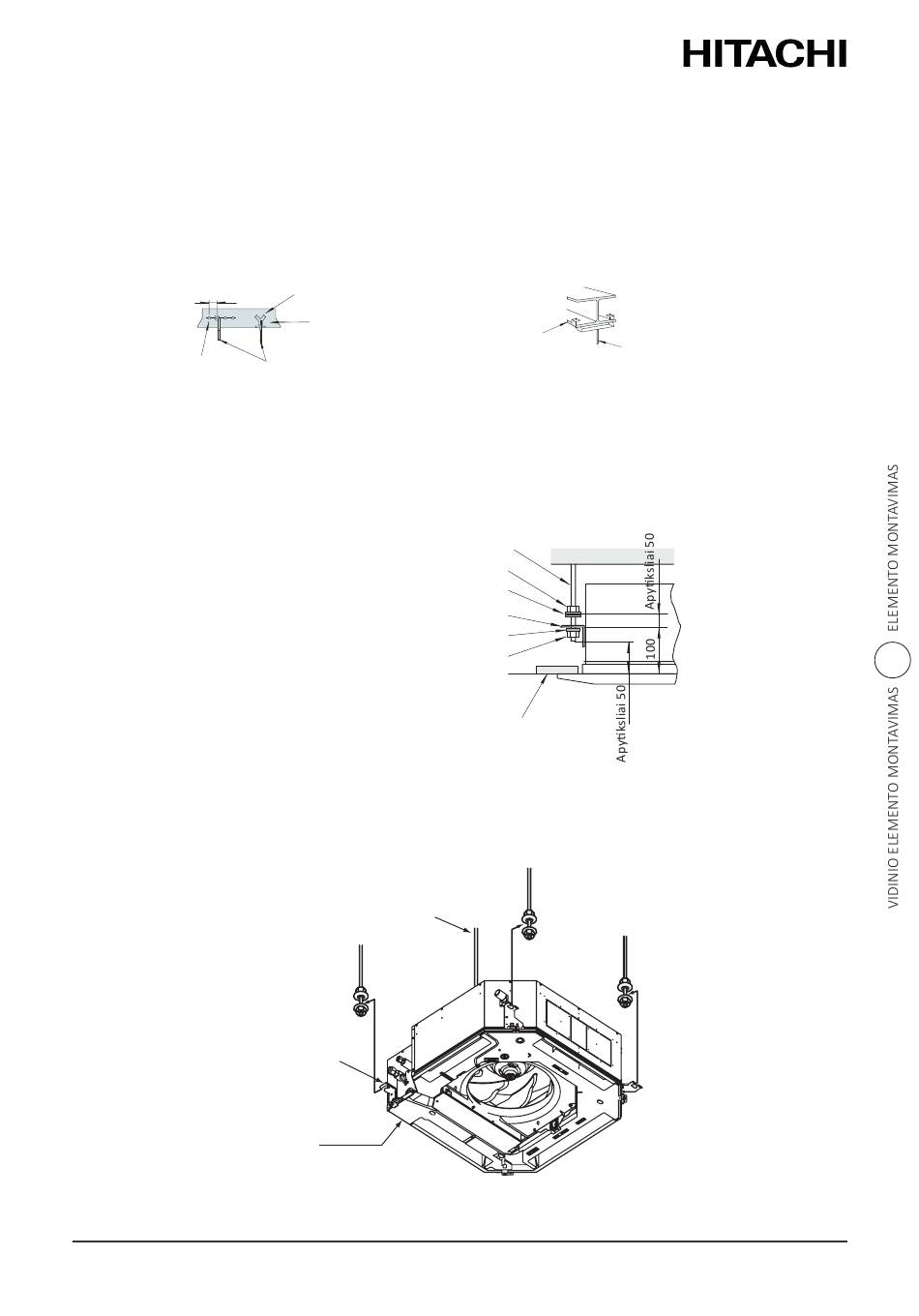

3.1.3 Montavimas
◆ Varžtų įdėjimas
Įdėkite varžtus naudodami M10 (W3/8), tokio dydžio, kaip parodyta.
Betono plokštėms:
nuo 150 iki 160 mm Įvorė (nuo 100 iki 150 kg)
Plienas
◆ Vidinio elemento uždėjimas
• Uždėkite veržles ir poveržles ant varžtų. Uždėkite poveržlę taip, kaip paviršius su sandarinimo
medžiaga žiūrėtų žemyn, kaip parodyta žemiau:
Laikytuvas (pridedamas prie vidinio elemento)
• Atsižvelkite į vamzdžių prijungimo pusę prieš keldami vidinį elementą.
• Pakelkite vidinį elementą keltuvu ir neuždėkite nieko drenažo padėklo.
• Užtvirtinkite vidinį elementą naudodami veržles ir poveržles.
PMLT0649 rev.0 - 03/2023
Betonas
Inkaro varžtas (W3/8 arba M10)
Inkaro varžtas (montavimo laukas)
Veržlė (montavimo laukas)
Poveržlė su izoliacine medžiaga (priedas)
Poveržlė (priedas)
Veržlė (montavimo laukas)
Inkaro varžtas
Laikytuvas
Drenažo padėklas
Plieniniams strypams:
I-strypas
Lubų paviršius
Inkaro varžtas
(W3/8 arba M10)
(mm)
