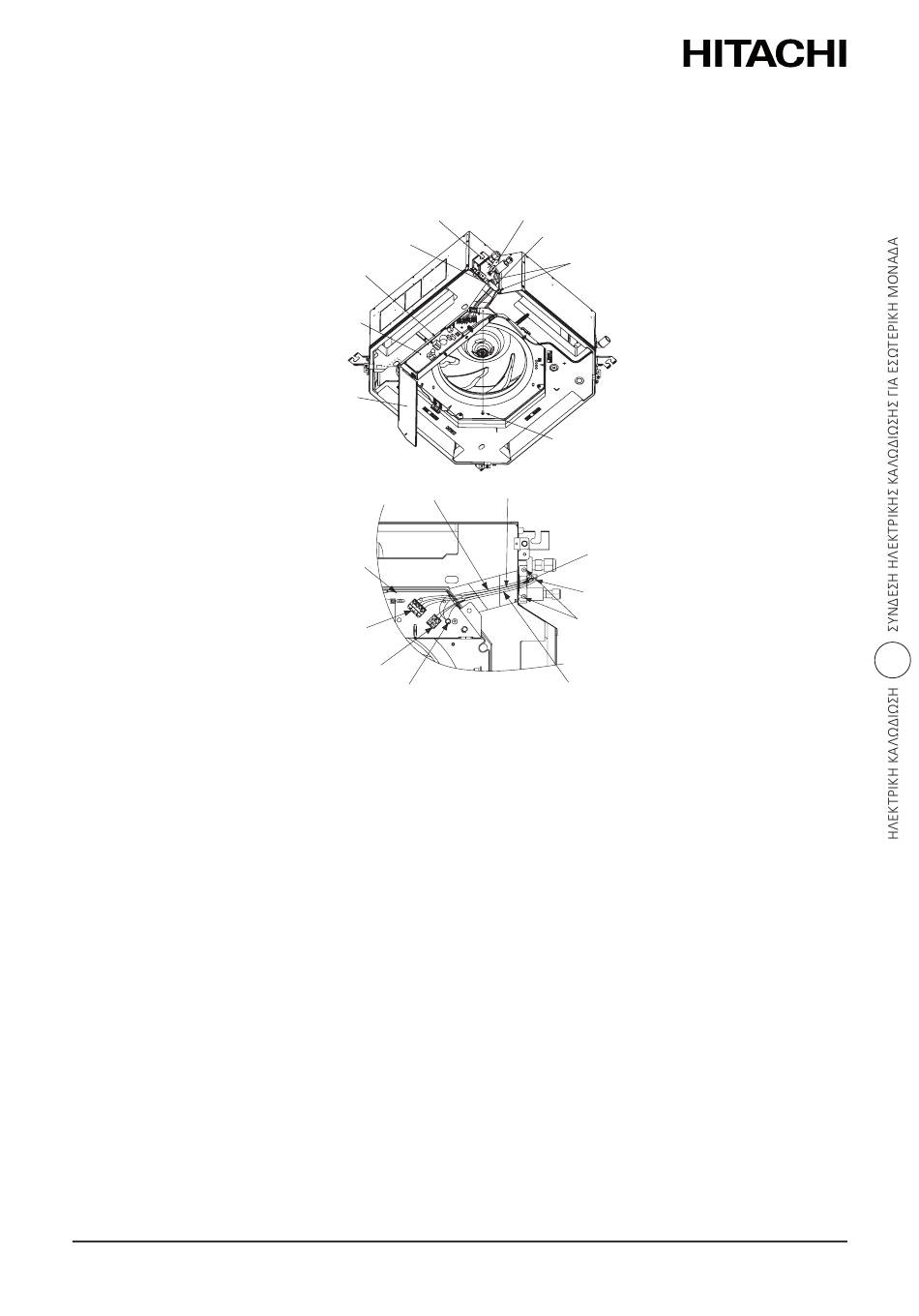

6.2 Σύνδεση ηλεκτρικής καλωδίωσης για εσωτερική μονάδα
1 Η σύνδεση των ηλεκτρικών καλωδίων για την εσωτερική μονάδα παρουσιάζεται παρακάτω.
Πλάκα στήριξης καλωδίωσης
PCB (Πλακέτα τυπωμένου κυκλώματος)
Κάλυμμα ηλεκτρικού κουτιού
Καλωδίωση μετάβασης μεταξύ εσωτερικής και εξωτερικής μονάδας
Πίνακας ακροδεκτών (λευκό) DC 5V
Πίνακας ακροδεκτών (μαύρο) 1~ 230V 50Hz
2 Απομακρύνετε το κάλυμμα από το ηλεκτρικό κουτί (1 βίδα).
3 Χαλαρώστε δυο (2) βίδες για την πλάκα στήριξης καλωδίωσης.
4 Συνδέστε το καλώδιο ενός τηλεχειριστηρίου ή μιας προαιρετικής επέκτασης καλωδίου στους
ακροδέκτες μέσα στο ηλεκτρικό κουτί, μέσω της οπής σύνδεσης του κελύφους.
5 Συνδέστε τα καλώδια τροφοδοσίας και γείωσης στους ακροδέκτες του ηλεκτρικού κουτιού.
PMEL0649 rev.0 - 03/2023
Σφιγκτήρες καλωδίου
Ηλεκτρικό κουτί
Ηλεκτρικό κουτί
Βίδα για σύνδεση γείωσης
Κάλυμμα σωληνώσεων
Οπή σύνδεσης καλωδίωσης
Βίδα για πλάκα στήριξης καλωδίωσης
κάτω από το κάλυμμα σωληνώσεων
Βίδα (για κάλυμμα ηλεκτρικού κουτιού)
Καλώδιο για τηλεχειριστήριο
Πλάκα στήριξης καλωδίωσης
Σφιγκτήρες καλωδίου
Βίδα για την πλάκα στήριξης καλωδίωσης
Καλωδίωση τροφοδοσίας (μεταξύ εσωτερικών
μονάδων)
