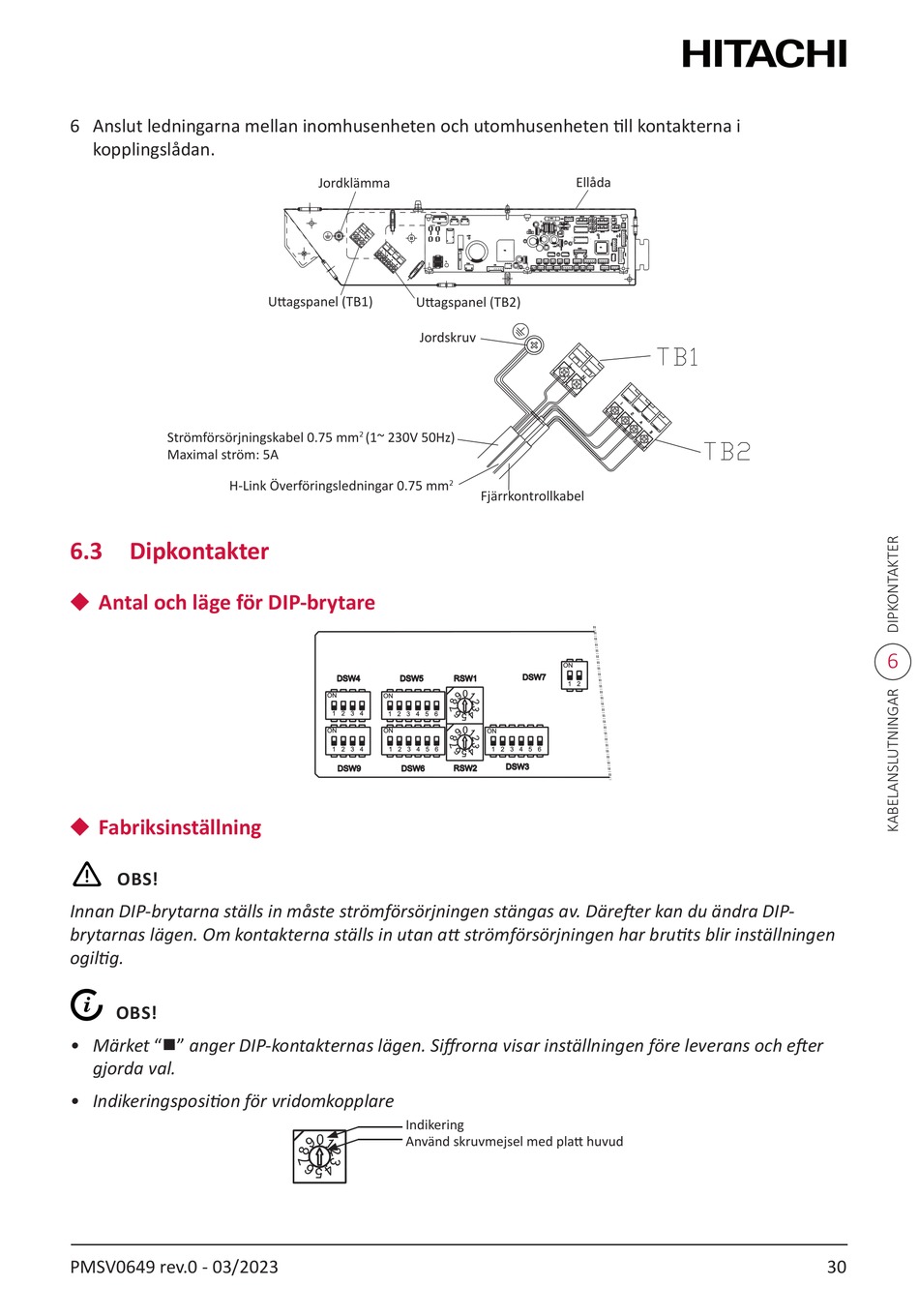

6 Anslut ledningarna mellan inomhusenheten och utomhusenheten till kontakterna i
kopplingslådan.
Strömförsörjningskabel 0.75 mm
Maximal ström: 5A
H-Link Överföringsledningar 0.75 mm

6.3 Dipkontakter

◆ Antal och läge för DIP-brytare
◆ Fabriksinställning
!
OBS!
Innan DIP-brytarna ställs in måste strömförsörjningen stängas av. Därefter kan du ändra DIP-
brytarnas lägen. Om kontakterna ställs in utan att strömförsörjningen har brutits blir inställningen
ogiltig.

OBS!
• Märket "n" anger DIP-kontakternas lägen. Siffrorna visar inställningen före leverans och efter
gjorda val.
• Indikeringsposition för vridomkopplare
PMSV0649 rev.0 - 03/2023
Jordklämma
Uttagspanel (TB1) Uttagspanel (TB2)
Jordskruv
(1~ 230V 50Hz)
2
DSW4 DSW5
ON ON
1 2 3 4 1 2 3 4 5 6
ON ON
1 2 3 4
1 2 3 4 5 6
DSW9 DSW6
Indikering
Använd skruvmejsel med platt huvud
0
Ellåda
2
Fjärrkontrollkabel
ON
DSW7
RSW1
1 2
0
0
ON
1 2 3 4 5 6
DSW3
RSW2
6
