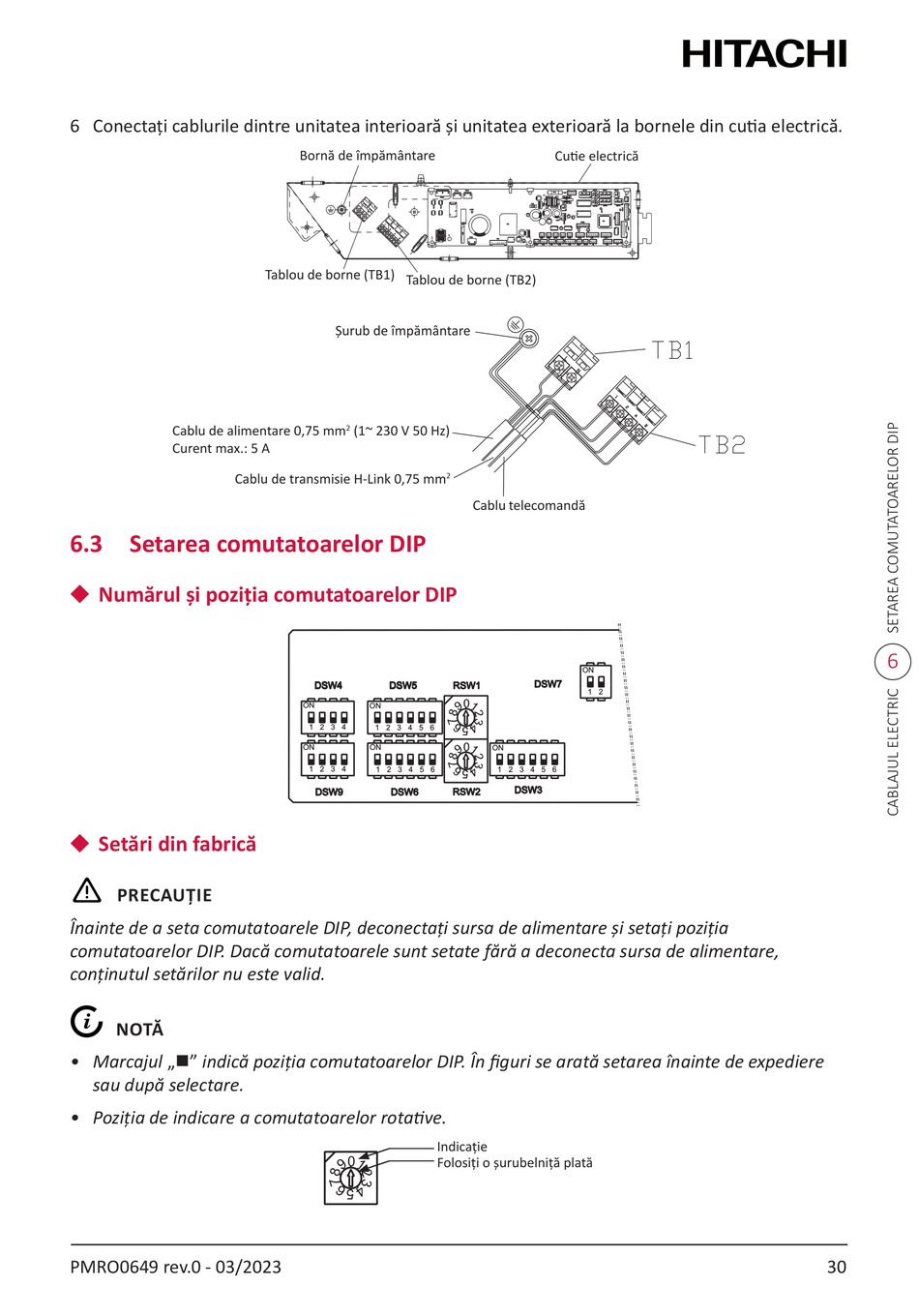

6 Conectați cablurile dintre unitatea interioară și unitatea exterioară la bornele din cutia electrică.
Cablu de alimentare 0,75 mm
Curent max.: 5 A
Cablu de transmisie H-Link 0,75 mm
6.3 Setarea comutatoarelor DIP
◆ Numărul și poziția comutatoarelor DIP
◆ Setări din fabrică
!
PRECAUȚIE
Înainte de a seta comutatoarele DIP, deconectați sursa de alimentare și setați poziția
comutatoarelor DIP. Dacă comutatoarele sunt setate fără a deconecta sursa de alimentare,
conținutul setărilor nu este valid.

NOTĂ
• Marcajul „n" indică poziția comutatoarelor DIP. În figuri se arată setarea înainte de expediere
sau după selectare.
• Poziția de indicare a comutatoarelor rotative.
PMRO0649 rev.0 - 03/2023
Bornă de împământare
Tablou de borne (TB1)
Tablou de borne (TB2)
Șurub de împământare
(1~ 230 V 50 Hz)
2
DSW4 DSW5
ON ON
1 2 3 4 1 2 3 4 5 6
ON ON
1 2 3 4
1 2 3 4 5 6
DSW9 DSW6
Indicație
Folosiți o șurubelniță plată
0
Cutie electrică
2
Cablu telecomandă
ON
DSW7
RSW1
1 2
0
0
ON
1 2 3 4 5 6
DSW3
RSW2
6
