◆ Åbning af nedsænket loft
• Skær området til indendørsenheden ud i det nedsænkede loft, og fastgør boltene som vist
nedenfor.
• Sørg for, at loftet er helt vandret, da vandet ellers ikke kan løbe af.
• Forstærk de åbne dele af det nedsænkede loft.
3.1.3 Montering
◆ Montering af ophængningsbolte:
Monter ophængningsboltene med størrelse M10 (W3/8) som vist nedenfor.
Til betonplade:
150 til 160mm
Stål
PMDA0649 rev.0 - 03/2023

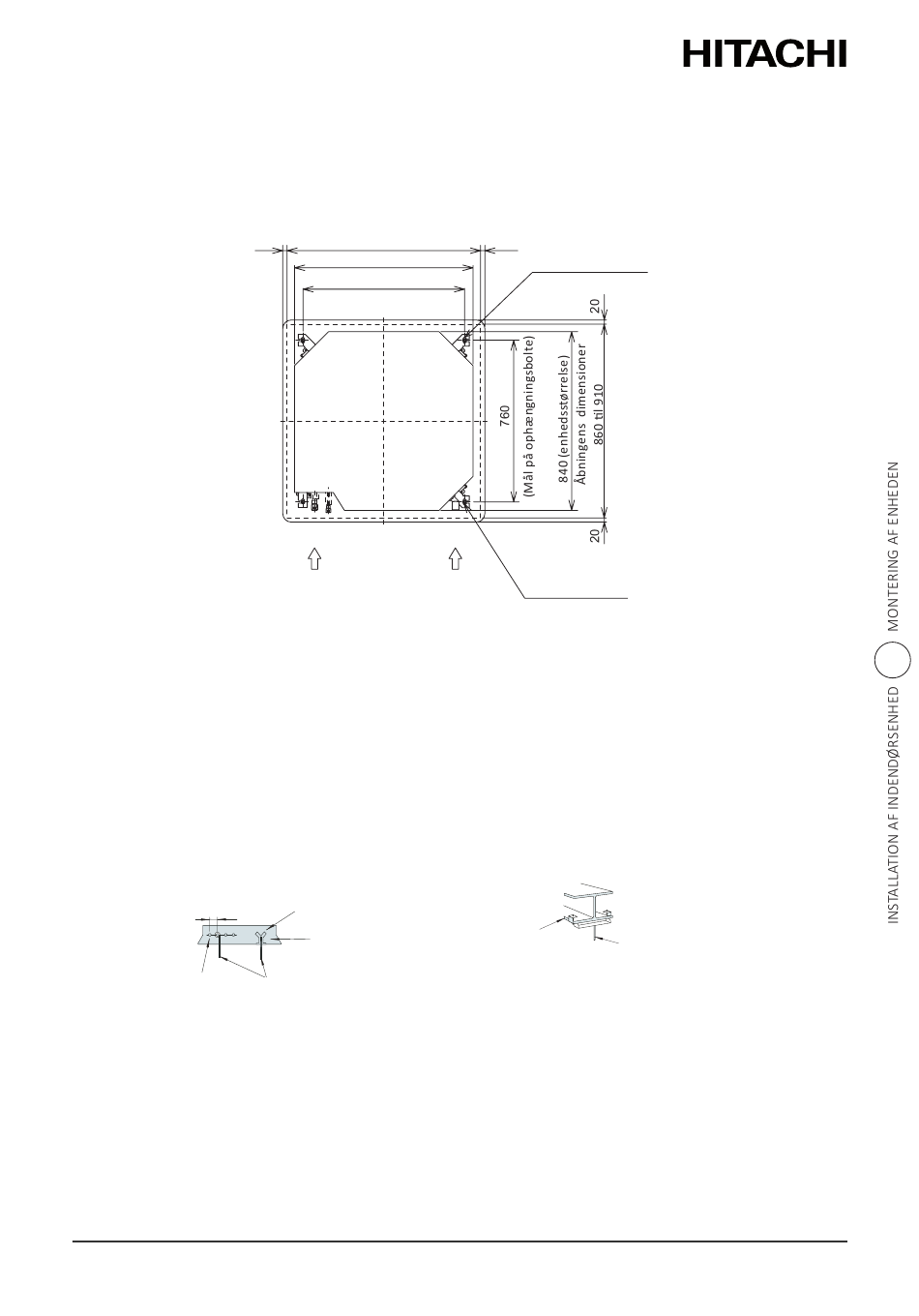

Åbningens dimensioner
20 860 til 910
(Enhedsstørrelse)
840
760
(Mål på ophængningsbolte)
Rørtilslutningsside
Tilslutningsside
for afløbsrør
Indsats (100 til 150 kg)
Beton
Ankerbolt (W3/8 eller M10)
(mm)
20
Huller
4-12 x 32
(til ophængningsbolt)
4-Positioner for
ophængningsbolte
(M10 eller W3/8)
(medfølger ikke)
Til stålbjælke:
I-bjælke
Ophængningsbolt
(W3/8 eller M10)
