6.2 Siseseadme elektriühendustööd

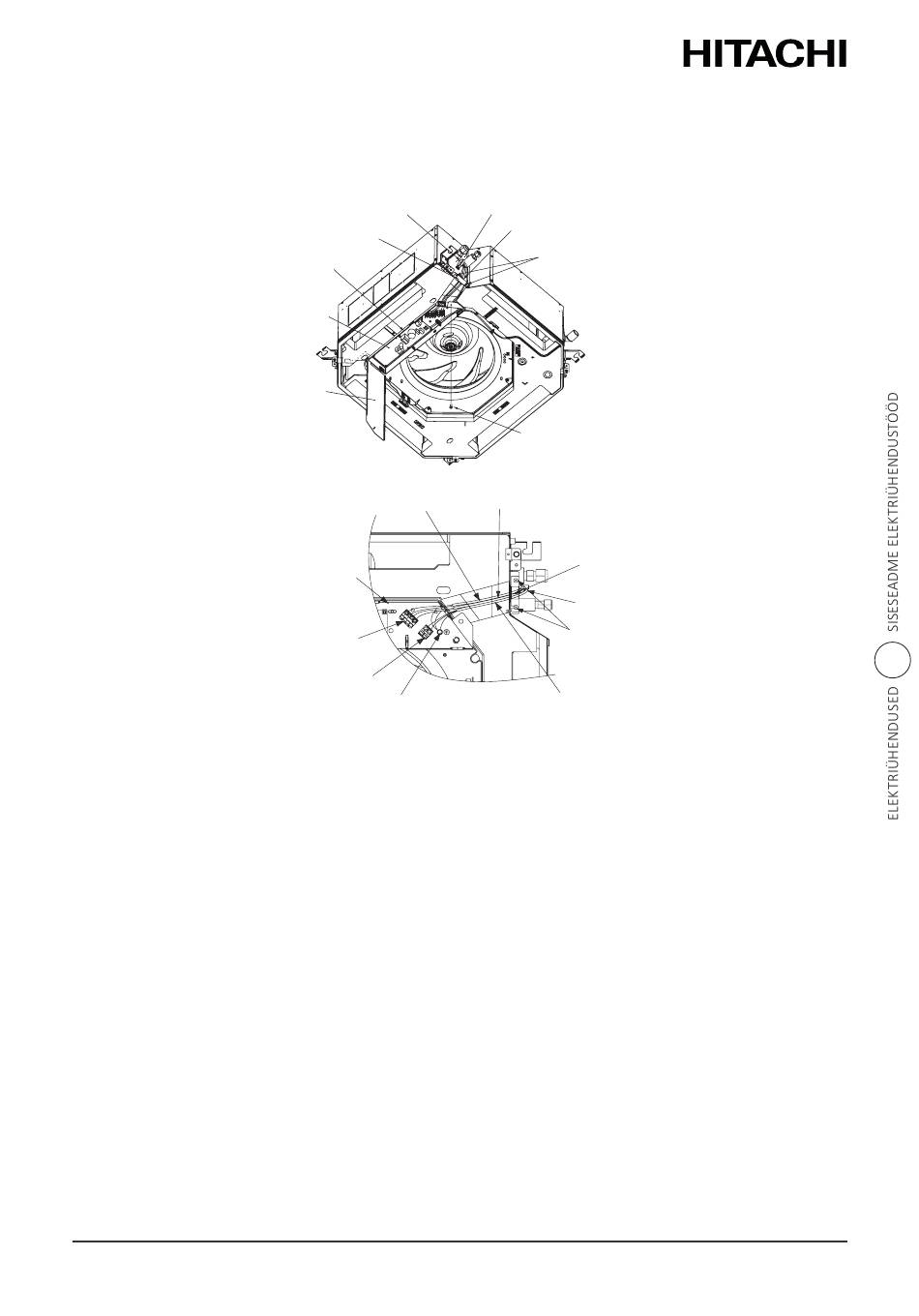

1 Siseseadme elektriühendused on näidatud all.
Juhtmeühenduse tugiplaat
Elektriühenduskarp
Trükkplaat PCB
Elektriharukarbi kate
Edastusjuhtmed siseseadme ja väliseadme vahel
Elektriühenduskarp
Terminaliplokk (must) 1~ 230V 50 Hz
2 Võtke elektriühenduskarbi kate pealt ära (1 kruvi).
3 Keerake juhtmeühenduse tugiplaadi kaks (2) kruvi lahti.
4 Ühendage kaugjuhtimisploki kaabel või valikvarustuse pikendusjuhe terminalidega
elektriühenduskarbis läbi ühendusava korpuses.
5 Ühendage elektritoitejuhtmed ja maandusjuhtmed terminalidega elektriühenduskarbis.
PMET0649 rev.0 - 03/2023
Juhtmeklamber
Terminaliplokk
(valge) DC 5 V
Maandusjuhtmestiku
ühenduse kruvi
Torustiku kate
Juhtmeühendusauk
Juhtmeühenduse tugiplaadi
kruvi torustiku katte all
Kruvi
(elektriühenduskarbi katte jaoks)
Kaugjuhtimisploki juhtmeühendused
Juhtmeühenduse tugiplaat
Juhtmeklamber
Juhtmeühenduse tugiplaadi kruvi
Toiteallika juhtmeühendused
(siseseadmete vahel)
