• Pārbaudiet, vai vieta starp griestiem un viltus griestiem ir pietiekama, kā norādīts turpmāk.
• Pārbaudiet, vai griestu virsma ir līdzena un piemērota gaisa paneļa uzstādīšanas darbam.
Pārbaudiet, vai drenāžas cauruļvada lejupejošais slīpuma grāds atbilst specifikācijām, kas norādītas
nodaļā "Drenāžas cauruļvads".
◆ Viltus griestu atvere

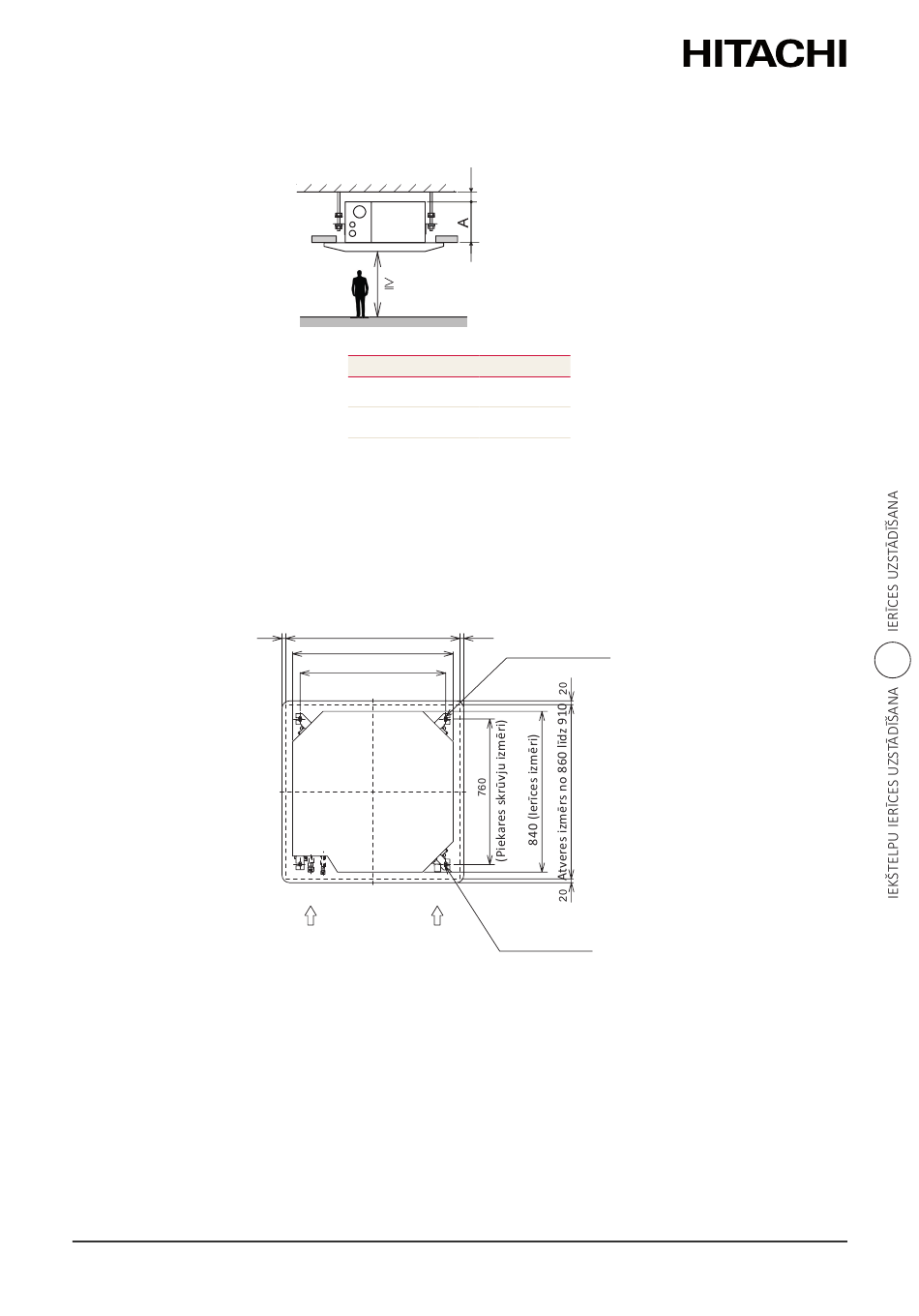

• Izgrieziet viltotos griestus iekštelpu ierīces zonu un uzstādiet piekares skrūves, kā parādīts
zemāk:
• Pārbaudiet, vai griesti ir horizontālā līmenī, pretējā gadījumā ūdens nevar plūst.
• Nostipriniet viltus griestu atveres daļas.
PMLV0649 rev.0 - 03/2023
2500
Ierīce HP
RCI-1/0 ar 2.5HP
RCI-3/0 ar 6.0HP
Atveres izmērs no 860 līdz 910
20
(Ierīces izmēri)
840
760
(Piekares skrūvju izmēri)
Drenāžas caurules
Cauruļvadu
savienojuma puse
savienojuma puse
Klīrenss: 10-20 mm
Ierīces augstums viltus
griestiem
A(mm)
248
298
(mm)
20
Caurumi
4-12 x 32
(piekares skrūvei)
Piekares skrūvju 4 pozīcijas
(M10 vai W3/8)
(vietējā piegāde)
3
15
