3 Przymocowujemy rurkę odpływu skroplin do węża odpływowego za pomocą kleju i dostarczonego z
klimatyzatorem zacisku.

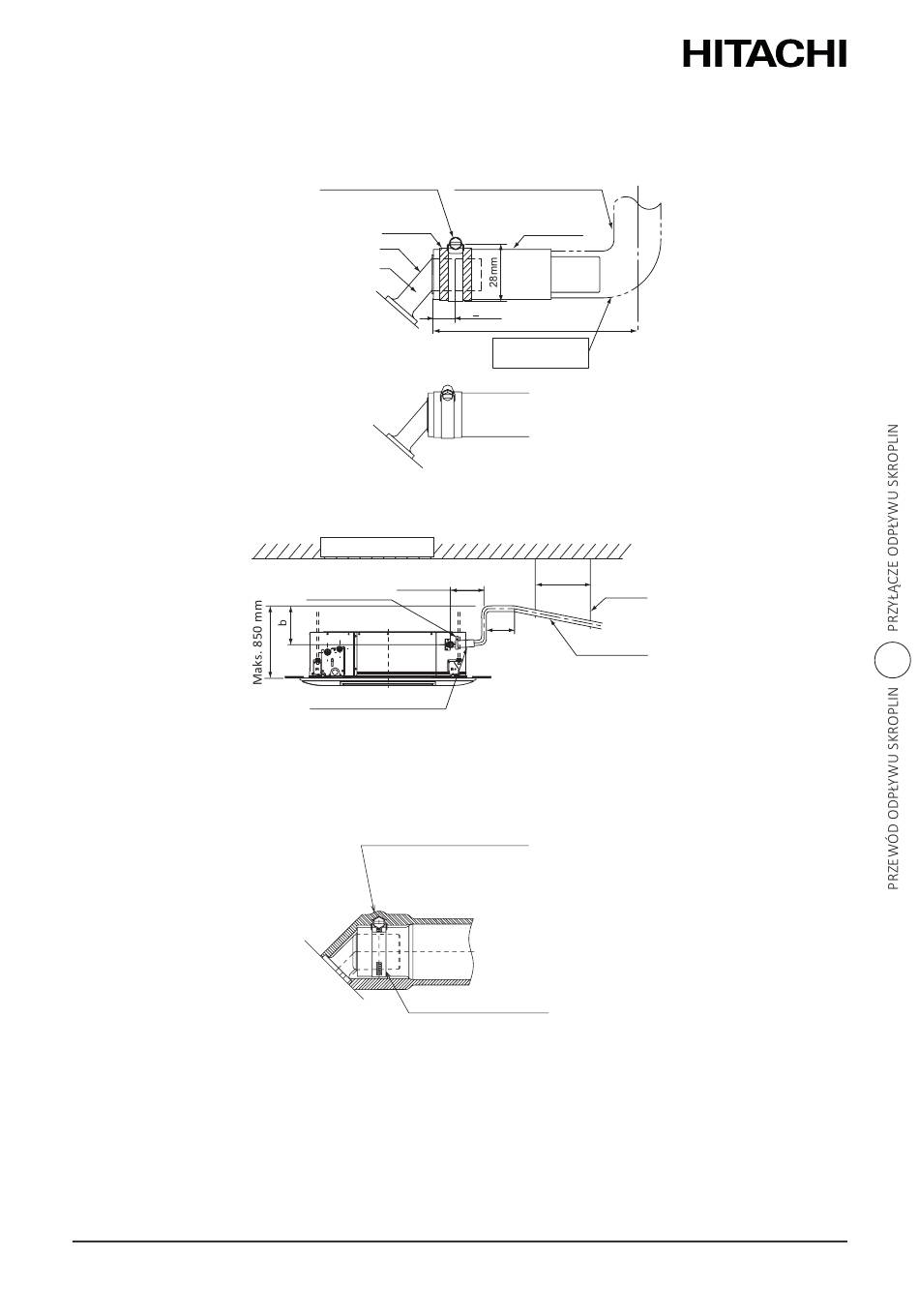

Opaska zaciskowa (dostarczona z akcesoriami)
Moment dokręcania: 3,0 - 3,5 Nm
Przyłącze rurki do kontroli
odpływu (przezroczystej)
4 Przy prowadzeniu przewodu odpływu skroplin należy zapewnić jego spadek wynoszący 1-4 %.
5 a+b+c ≤ 1100 mm
Opaska zaciskowa
(dostarczona z akcesoriami)
Wąż odpływowy (dostarczony z akcesoriami)
6 Niewskazane jest stosowanie nadmiernej siły przy przyłączaniu odpływu skroplin ze względu na
ryzyko jego uszkodzenia.
7 Wąż odpływowy nie powinien być zagięty ani skręcony, grozi to bowiem powstaniem wycieków
wody.
8 Po wykonaniu podłączenia, zakładamy izolację na przewód odpływu skroplin.

UWAGA
W przypadku istnienia nadmiernego odstępu między przyłączem odpływu skroplin i wężem
odpływowym, należy dodatkowo zaizolować dane miejsce, aby zapobiec poluzowaniu i
odkształceniu tego drugiego.
PMPL0649 rev.0 - 03/2023
Kolanko lub rurka PCW (VP25) (do nabycia osobno)
Wąż odpływowy
(dostarczony z akcesoriami)
Taśma winylowa
20 + 5mm
Stosować klej
do PCW
Sufit podwieszany
a (maks. 300 mm)
Izolacja (5T x 270 x 270) (dostarczona z akcesoriami)
Owinąć całkowicie wąż odpływowy
włącznie z opaską zaciskową
Opaska zaciskowa (dostarczona z akcesoriami)
Maks. 300 mm
1 - 1,5 m
Element wspornikowy
c
≤ 50mm 1-4 %
spadek
5
