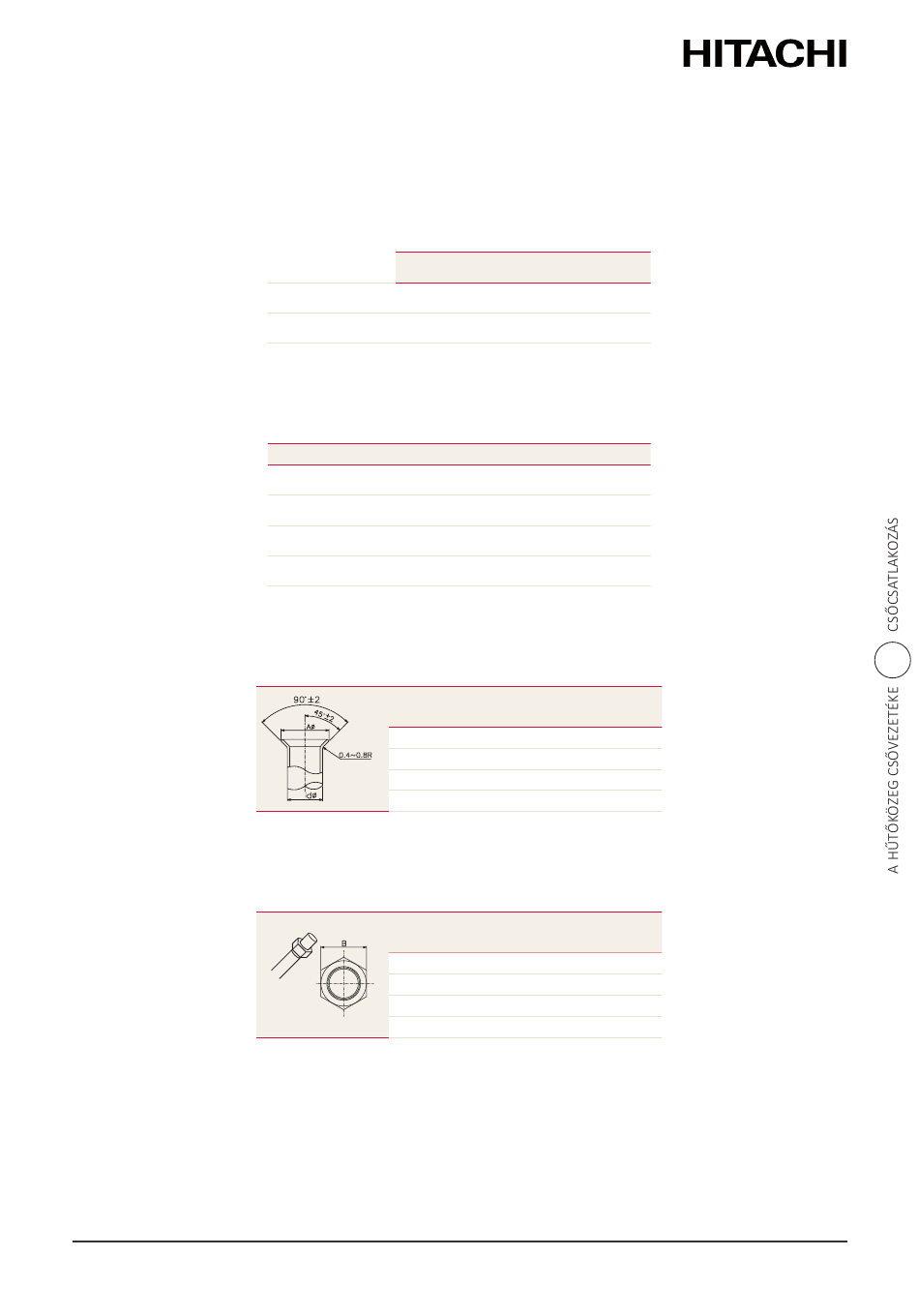

4.1.2 A csővezeték csatlakozás mérete
◆ Csőméret
◆ Rézcsövek vastagsága
◆ Táguló csővezeték méretei
◆ Hollandi anya méretei
PMHU0649 rev.0 - 03/2023
Folyadékcsövek
RCI-(1.0-2.0) Ø 6,35 (1/4)
RCI-(2.5-6.0) Ø 9,52 (3/8)
Ø (hk.) Ø (mm)
1/4 6,35
3/8 9,53
1/2 12,70
5/8 15,88
Ø (hk.)
1/4
3/8
1/2
5/8
Névleges
átmérő (hk.)
1/4
3/8
1/2
5/8
mm (in)
Gázcsövek
Ø 12,70 (1/2)
Ø 15,88 (5/8)
Vastagság (mm)
0,80
0,80
0,80
1,00
A +0/-0,4
Ø (mm)
(mm)
6,35 9,1
9,52 13,2
12,70 16,6
15,88 19,7
Névleges át-
B (mm)
mérő (mm)
6,35 17
9,53 22
12,70 26
15,88 29
4
22
