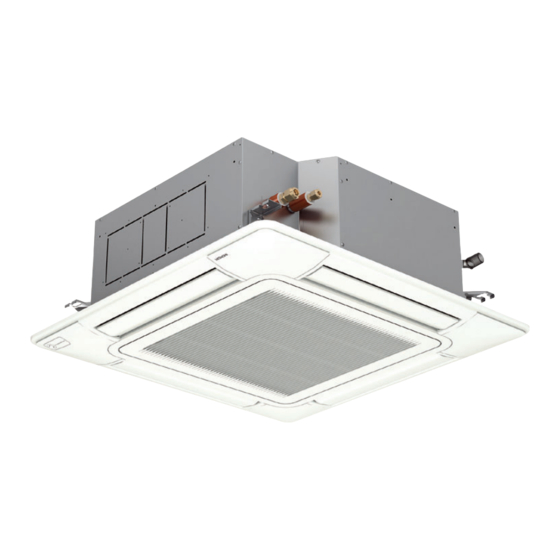

- Seite 1 – INSTALLATIONS- BETRIEBSHANDBUCH – INNENGERÄT SYSTEM FREE 4-wege-kassette MODELLE RCI-(1.0-6.0)FSR1 PMDE0649 rev.0 - 03/2023...
- Seite 2 The English version is the original one; other languages are translated from English. Should any discrepancy occur between the English and the translated versions, the English version shall prevail. La versión en inglés es la original, y las versiones en otros idiomas son traducciones de la inglesa. En caso de discrepancias entre la versión inglesa y las versiones traducidas, prevalecerá...
- Seite 3 усилия, за да се гарантира, че всички спецификации са коректни, но печатните грешки са извън обсега на контрола на Hitachi и Hitachi не може да носи отговорност за тези грешки. Aby společnost Hitachi mohla svým zákazníkům poskytovat nejnovější inovace, specifikace uvedené...
- Seite 4 Hitachi nie ponosi żadnej odpowiedzialności. Specificațiile din acest manual pot fi modificate fără notificare prealabilă, pentru ca Hitachi să poată pune la dispoziția clienților noștri ultimele inovații. Deși depunem toate eforturile pentru a ne asigura că...
- Seite 5 Inhalt Allgemeine Informationen ...................4 Teilebezeichnung ....................11 Installation des Innengeräts ................13 Kältemittelleitungen ...................21 Abflussleitungen ....................24 Kabelanschluss....................28 Betrieb mit Fernbedienung ................34 Wartung ......................37 PMDE0649 rev.0 - 03/2023...
- Seite 6 Allgemeiner Index 1. Allgemeine Informationen ..................4 1.1 Allgemeine Hinweise ..................5 1.2 Produktübersicht ....................5 1.2.1 Vorherige Überprüfung ................5 1.2.2 Klassifizierung der Innengerätemodelle..........6 1.3 Sicherheit ......................6 1.3.1 Verwendete Symbole ................6 1.3.2 Zusätzliche Sicherheits Hinweise ............7 1.4 Wichtiger Hinweis ....................9 2. Teilebezeichnung ......................11 2.1 RCI (1.0-6.0)FSR1 .....................12 3. Installation des Innengeräts ..................13 3.1 Geräteinstallation ....................15 3.1.1 Mitgeliefertes Zubehör ................15...
- Seite 7 6. Kabelanschluss ......................28 6.1 Allgemeine Informationen ................29 6.2 Kabelanschluss für das Innengerät ..............30 6.3 Einstellung der Dip-Schalter ................31 7. Betrieb mit Fernbedienung ..................34 7.1 Einstellungsfunktion hohe Drehzahl ...............35 7.2 Luftumwälzer-Funktion am Heizthermostat AUS..........35 7.3 Bewegungssensor-funktion ................35 7.4 Einstellen der Filterintervallanzeige ..............36 7.5 Individuelle Lüfterklappeneinstellung .............36 8. Wartung ........................37 8.1 Herausnehmen des Filters ................38...
- Seite 8 Allgemeine Informationen 1.1 Allgemeine Hinweise ..................5 1.2 Produktübersicht ....................5 1.2.1 Vorherige Überprüfung ................5 1.2.2 Klassifizierung der Innengerätemodelle..........6 1.3 Sicherheit ......................6 1.3.1 Verwendete Symbole ................6 1.3.2 Zusätzliche Sicherheits Hinweise ............7 1.4 Wichtiger Hinweis ....................9 PMDE0649 rev.0 - 03/2023...
- Seite 9 Unter einer Firmenpolitik, die eine ständige Qualitätsverbesserung ihrer Produkte anstrebt, behält sich Johnson Controls-Hitachi Air Conditioning Spain, S.A.U. das Recht vor, jederzeit Veränderungen ohne vorherige Ankündigung und ohne die Verpflichtung, diese in die bereits verkauften Produkte einfügen zu müssen, vornehmen zu können. Aufgrund dessen kann dieses Dokument während der Lebensdauer des Produktes Änderungen unterlegen haben.
- Seite 10 1.2.2 Klassifizierung der Innengerätemodelle Gerätetyp (Innengerät): RCI Position-Trennungsstrich (fest) Leistung (PS): (1.0-6.0) FS: SYSTEM FREE R: Kältemittel R32/R410A Serie – 1.3 Sicherheit 1.3.1 Verwendete Symbole Bei den Gestaltungs- und Installationsarbeiten von Klimaanlagen gibt es einige Situationen, bei denen besonders vorsichtig vorgegangen werden muss, um Personenschäden, Schäden an der Anlage oder am Gebäude zu vermeiden.
- Seite 11 • Es können auch Hinweise über Prüfungen an Gerätebauteilen oder Systemen gegeben werden. 1.3.2 Zusätzliche Sicherheits Hinweise GEFAHR • Hitachi kann nicht alle Umstände vorhersehen, die möglicherweise zu einer potenziellen Gefahr führen. • Kein Wasser in die Innen- und Außengeräte gießen. Diese Produkte sind mit elektrischen Teilen ausgestattet.
- Seite 12 VORSICHT • Kältemittellecks können die Atmung erschweren, da das Kältemittel die Luft des Raums verdrängt. Es wird davon ausgegangen, dass diese Klimaanlage mit Wärmepumpen von Englisch sprechendem Personal bedient und gewartet werden. Sollte dies nicht der Fall sein, muss der Kunde Hinweise bezüglich Sicherheit, Vorsichtsmaßnahmen und Bedienung in der jeweiligen Sprache hinzufügen.
- Seite 13 Diese Klimaanlage wurde ausschließlich für die standardmäßige Klimatisierung von Bereichen, in denen sich Personen aufhalten, konzipiert. Vor der Verwendung mit anderen Anwendungen kontaktieren Sie bitte Ihren Hitachi-Händler oder Vertragspartner. Die Installation der Klimaanlage darf ausschließlich von geschultem Fachpersonal durchgeführt werden, das über die dazu benötigten Mittel, Werkzeuge und Geräte verfügt und des Weiteren alle für die sichere Durchführung notwendigen Sicherheitsvorkehrungen kennt.
- Seite 14 ◆ PS-MSK2 Bewegungssensor-Set (optional) Installieren Sie die PS-MSK2 Bewegungssensor-Set (optional) nicht an den folgenden Orten. Es kann zu Fehldetektionen, Nichterkennung der Bewegungen oder zur Beschädigung des Bewegungssensors führen. • Orte, an denen die Umgebungstemperatur extrem schwankt. • Orte an denen der Bewegungssensor exzessiver Kraft oder Vibration ausgesetzt ist. •...
- Seite 15 Teilebezeichnung 2.1 RCI (1.0-6.0)FSR1 .....................12 PMDE0649 rev.0 - 03/2023...
- Seite 16 2.1 RCI (1.0-6.0)FSR1 Lüfter Lüftermotor Wärmetauscher Verteiler Sieb Mikrocomputergesteuertes Expansionsventil Schaltkasten Anschluss der Kältemittelgasleitung Anschluss der Kältemittelflüssigkeitsleitung Abflussleitungsanschluss Auslassmechanismus Schwimmerschalter Abflusswanne Gummistopfen für Wasserablass Luftblende Lufteinlassgitter Luftfilter Luftauslass Lufteinlass Abdeckung für Ecktasche RCI(1.0-2.5): 248 / RCI(3.0-6.0): 298 PMDE0649 rev.0 - 03/2023...
- Seite 17 Installation des Innengeräts 3.1 Geräteinstallation ....................15 3.1.1 Mitgeliefertes Zubehör ................15 3.1.2 Erstüberprüfung ...................16 3.1.3 Installation .....................17 PMDE0649 rev.0 - 03/2023...
- Seite 18 GEFAHR • Stellen Sie sicher, dass das komplette Zubehör mit dem Innengerät geliefert worden ist. • Installieren Sie die Innengeräte nicht im Freien. Wenn das Gerät im Freien installiert wird, kann es zu Stromschlag oder Fehlerströmen kommen. • Berücksichtigen Sie die Luftverteilung von jedem Innengerät im Raum und wählen Sie einen entsprechenden Ort für das Gerät aus, so dass eine gleichmäßige Raumtemperatur erreicht werden kann.
- Seite 19 3.1 Geräteinstallation 3.1.1 Mitgeliefertes Zubehör Zubehör Anz. Zweck Papiermodell (Pappschablone) Zum Anpassen der Öffnung in der abgehängten Decke und der Geräteposition Prüfschablone (aus dem Karton ausschneiden) Scheibe mit Isolierung (M10) Für die Geräteinstallation Scheibe (M10) Abflussschlauch Für Abflussschlauchanschluss Schlauchschelle Rohrisolierung Für den Kältemittelleitungsanschluss Rohrisolierung Kabelklemme Zur Befestigung von Fernbedienungskabeln,...
- Seite 20 3.1.2 Erstüberprüfung • Achten Sie bei der Installation des Innengeräts darauf, dass das Gerät für Wartungsarbeiten frei zugänglich ist. Berücksichtigen Sie dabei den Platz für die Leitungen und Kabel sowie die Installationsrichtung des Geräts (siehe unten). • Bringen Sie eine Wartungsklappe in der Nähe des Rohranschlusses in der Decke an. (mm) Rohrleitungs-anschluss Wartungs...
- Seite 21 ◆ Öffnen der abgehängten Decke • Schneiden Sie die Öffnung für das Innengerät aus der abgehängten Decke aus, und installieren Sie die Befestigungsschrauben, wie unten beschrieben. (mm) Abmessungen der Öffnung 860 bis 910 (Gerätegröße) Bohrungen 4-12 x 32 (für Befestigungsschraube) (Abmessung der Befestigungsschrauben) 4 Positionen der...
- Seite 22 ◆ Montieren des Innengeräts • Muttern und Unterlegscheiben auf die Halteschrauben aufdrehen. Positionieren Sie die Unterlegscheibe so, dass die Seite mit der Isolierung entsprechend der folgenden Abbildung nach unten zeigt. (mm) Befestigungsschrauben (nicht mitgeliefert) Mutter (vor Ort bereitgestellt) Scheibe mit Isolierung (Zubehör) Befestigungswinkel (an Innengerät angebaut) Unterlegscheibe (Zubehör) Mutter (vor Ort bereitgestellt)
- Seite 23 ◆ Für Decken, die bereits mit Blenden verschlossen sind. Diese Seite der Schablone an der Diese Seite der Schablone an der Innenseite der Deckenöffnung anbringen unteren Seite des Geräts befestigen Innengerät Innengerät Befestigen Sie diese Seite der Schablone Diese Seite der Schablone an Deckenblende an der Außenseite des Geräts der Deckenplatte befestigen...
- Seite 24 ◆ Sensorbereich für den PS-MSK2 Bewegungssensor-Set (optional), nur als Zube- hör für die P-N23NA2 Luftaustrittsblende Der Sensorbereich für den Bewegungssensor wird in der Abbildung unten gezeigt, wenn der Bewegungssensor mit der Luftblende verwendet wird. Bewegungssensor Ø a Von der Oberfläche des Bodens 0,8 m Installationshöhe des Innengeräts h (m) Sensorbereich für den Bewegungssensor Øa (m) ca.
- Seite 25 Kältemittelleitungen 4.1 Rohranschluss ....................22 4.1.1 Rohranschlussposition ................22 4.1.2 Rohranschlussgröße ................23 PMDE0649 rev.0 - 03/2023...
- Seite 26 4.1 Rohranschluss 4.1.1 Rohranschlussposition (mm) φ30 (Gasrohr) (Flüssigkeitsrohr) Anschluss der Kältemittel-Gasleitung Anschluss der Kältemittel-Flüssigkeitsleitung (mm) ø30 PMDE0649 rev.0 - 03/2023...
- Seite 27 4.1.2 Rohranschlussgröße ◆ Rohrgröße mm (in) Flüssigkeitsleitung Gasleitung RCI-(1.0-2.0) Ø 6.35 (1/4) Ø 12.70 (1/2) RCI-(2.5-6.0) Ø 9.52 (3/8) Ø 15.88 (5/8) ◆ Kupferrohrdicke Ø (in) Ø (mm) Stärke (mm) 6,35 0,80 9,53 0,80 12,70 0,80 15,88 1,00 ◆ Konusrohrmaße ...
- Seite 28 Abflussleitungen 5.1 Allgemeine Informationen ................25 5.2 Abflussanschluss ....................26 PMDE0649 rev.0 - 03/2023...
- Seite 29 5.1 Allgemeine Informationen FALSCH RICHTIG Min. 100 mm Falsch: Steigung (höher als möglich) 1/25 bis 1/100 Neigung Vinylchlorid-Rohr (VP25) Dieses Ablaufrohr muss von anderen Rohren getrennt werden. Gemeinsame Abflussleitungen (Min. VP30) Geräteseitige Ablaufleitung Falsch: Aufsteigender Teil (Verlegung des ansteigender Teils) VORSICHT •...
- Seite 30 ◆ Überprüfen des Geräts mit Abflussmechanismus und Schwimmerschalter ✓ Schalten Sie die Stromversorgung ein. ✓ Gießen Sie ungefähr 2,0 bis 2,5 Liter langsam Wasser in die Abflusswanne. Der Schwimmerschalter und die Abflusspumpe arbeiten anschließend automatisch. ✓ Stellen Sie sicher, dass das Wasser gleichmäßig in der transparenten Abflussleitung abfließen kann und prüfen Sie die Leitung auf Undichtigkeiten.
- Seite 31 5 a+b+c ≤ 1100mm Decke 1 bis 1,5 m a (max. 300mm) Trägerteil Schlauchband (Zubehör) 1/25 bis 1/100 ≤ 50mm Abwärtsgefälle Ablaufschlauch (Zubehör) 6 Vermeiden Sie es bei diesen Arbeiten, zu große Kraft auf den Abflussleitungsanschluss auszuüben. Er könnte sonst beschädigt werden. 7 Verwenden Sie keinen gebogenen oder verdrehten Abflussschlauch.
- Seite 32 Kabelanschluss 6.1 Allgemeine Informationen ................29 6.2 Kabelanschluss für das Innengerät ..............30 6.3 Einstellung der Dip-Schalter ................31 PMDE0649 rev.0 - 03/2023...
- Seite 33 6.1 Allgemeine Informationen GEFAHR • Schalten Sie den Netzstrom zum Innengerät und zum Außengerät AUS, bevor Sie mit der Arbeit an der Verkabelung oder einer der regelmäßigen Überprüfungen beginnen. • Stellen Sie sicher, dass die Lüfter des Innen- und des Außengeräts still stehen, bevor Sie mit der Arbeit an der Verkabelung oder einer der regelmäßigen Prüfungen beginnen.
- Seite 34 6.2 Kabelanschluss für das Innengerät 1 Die Kabelanschlüsse des Innengeräts sind unten dargestellt. Kabelklammer Leitungsabdeckung Kabelanschlussaussparung Kabelhalteplatte Schraube für Kabelhalteplatte unter der Rohrabdeckung Schaltkasten PCB (Leiterplatte) Schaltkastenabdeckung Schraube (für Schaltkastenabdeckung) Durchgangskabel zwischen Innen- und Außengerät Kabel für Fernbedienung Kabelhalteplatte Schaltkasten Kabelklammer Schraube für Kabelhalteplatte Anschlussleiste (weiß) DC 5V...
- Seite 35 6 Schließen Sie die Kabel zwischen Innen- und Außengerät an die Anschlüsse im Schaltkasten an. Schaltkasten Erdklemme Anschlussleiste (TB1) Anschlussleiste (TB2) Erdungsschraube Netzkabel 0.75 mm (1~ 230V 50Hz) Maximalspannung: 5A H-Link Übertragungskabel 0.75 mm Fernbedienungskabel 6.3 Einstellung der Dip-Schalter ◆ Anzahl und Position der Dip-Schalter ...
- Seite 36 ◆ DSW3: Einstellung des Leistungscodes Einstellungen sind nicht erforderlich. Mit diesem Dip-Schalter wird der Leistungscode eingestellt, der dem PS-Wert des Innengerätes entspricht. Werkseitige Einstellung: DSW3 1,0 PS 1,5 PS 2,0 PS 2,5 PS 1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6...
- Seite 37 ◆ DSW6 und RSW2: Einstellung der Gerätenummer Das Einstellen ist erforderlich. Werkseitige Einstellung: DSW6 RSW2 1 2 3 4 5 6 DSW6 und RSW2 können auf 63 gesetzt werden. Bsp.: Einstellung Nr. 15 DSW6 RSW2 1 2 3 4 5 6 PIN Nr.
- Seite 38 Betrieb mit Fernbedienung 7.1 Einstellungsfunktion hohe Drehzahl ...............35 7.2 Luftumwälzer-Funktion am Heizthermostat AUS..........35 7.3 Bewegungssensor-funktion ................35 7.4 Einstellen der Filterintervallanzeige ..............36 7.5 Individuelle Lüfterklappeneinstellung .............36 PMDE0649 rev.0 - 03/2023...
- Seite 39 Hitachi empfiehlt eine PC-ARFP(1)E-Fernbedienung, um eine maximale RCI-(1.0-6.0)FSR1-Leistung zu erreichen. Weitere detaillierte Funktionen finden Sie im Installations- und Bedienungshandbuch für die Fernbedienung. 7.1 Einstellungsfunktion hohe Drehzahl Diese Funktion ermöglicht, die Luftstrommenge höher als die normalen Luftstrommengenniveaus einzustellen. Dies ist für einen Ort mit hohen Decken. Stellen Sie die Lüfterdrehzahl am Funktionsauswahlmenü...
- Seite 40 Die Bewegungssensorsteuerung passt je nach Situation die folgenden Elemente an. • Temperatureinstellung: Die Temperatur wird zur Leistungssicherung um 1ºC oder 2ºC angepasst. • Luftstrommenge: Die Luftstrommenge wird auf die niedrigere Menge oder auf “Slo” eingestellt (außer beim Trockenbetrieb). • Richtung des Luftstroms: Die Luftstromrichtung wird horizontal eingestellt. 7.4 Einstellen der Filterintervallanzeige Die FILTER-Intervallanzeige an der Fernbedienung kann auf verschiedene Intervalle eingestellt werden.
- Seite 41 Wartung 8.1 Herausnehmen des Filters ................38 8.2 Reinigen Sie den Filter ..................38 8.3 Zurücksetzen der Anzeige “FILTER” ..............39 8.4 Sicherheitsübersicht und Steuergerät .............39 PMDE0649 rev.0 - 03/2023...
- Seite 42 Wenn die Anzeige “FILTER” auf dem Display der Fernbedienung erscheint, nehmen Sie den Luftfilter wie in den folgenden Schritten beschrieben heraus.. Zum Schutz des Innengeräte-Wärmetauschers vor Verstopfung darf das System nur mit Filter betrieben werden. Schalten Sie die Hauptstromversorgung aus, bevor Sie den Filter herausnehmen. (Die vorherige Betriebsart wird ggf.
- Seite 43 2 Schütteln Sie das Wasser vom Filter ab, und lassen Sie diesen im Schatten trocknen. 3 Verwenden Sie keine Reinigungsmittel oder sonstige Chemikalien. 4 Nachdem der Luftfilter getrocknet ist, befestigen und schließen Sie ihn korrekt am Lufteinlassgitter. 8.3 Zurücksetzen der Anzeige “FILTER” Nach der Reinigung des Luftfilters setzen Sie das Filterzeichen entsprechend dem Fernbedienungsverfahren zurück.
- Seite 44 Johnson Controls-Hitachi Air Conditioning Spain, S.A.U. Ronda Shimizu, 1 - Políg. Ind. Can Torrella 08233 Vacarisses (Barcelona) Spain © Copyright 2023 Johnson Controls-Hitachi Air Conditioning Spain, S.A.U. – All rights reserved. PMDE0649 rev.0 - 03/2023 Gedruckt in Spanien...
