19 | Diagnose

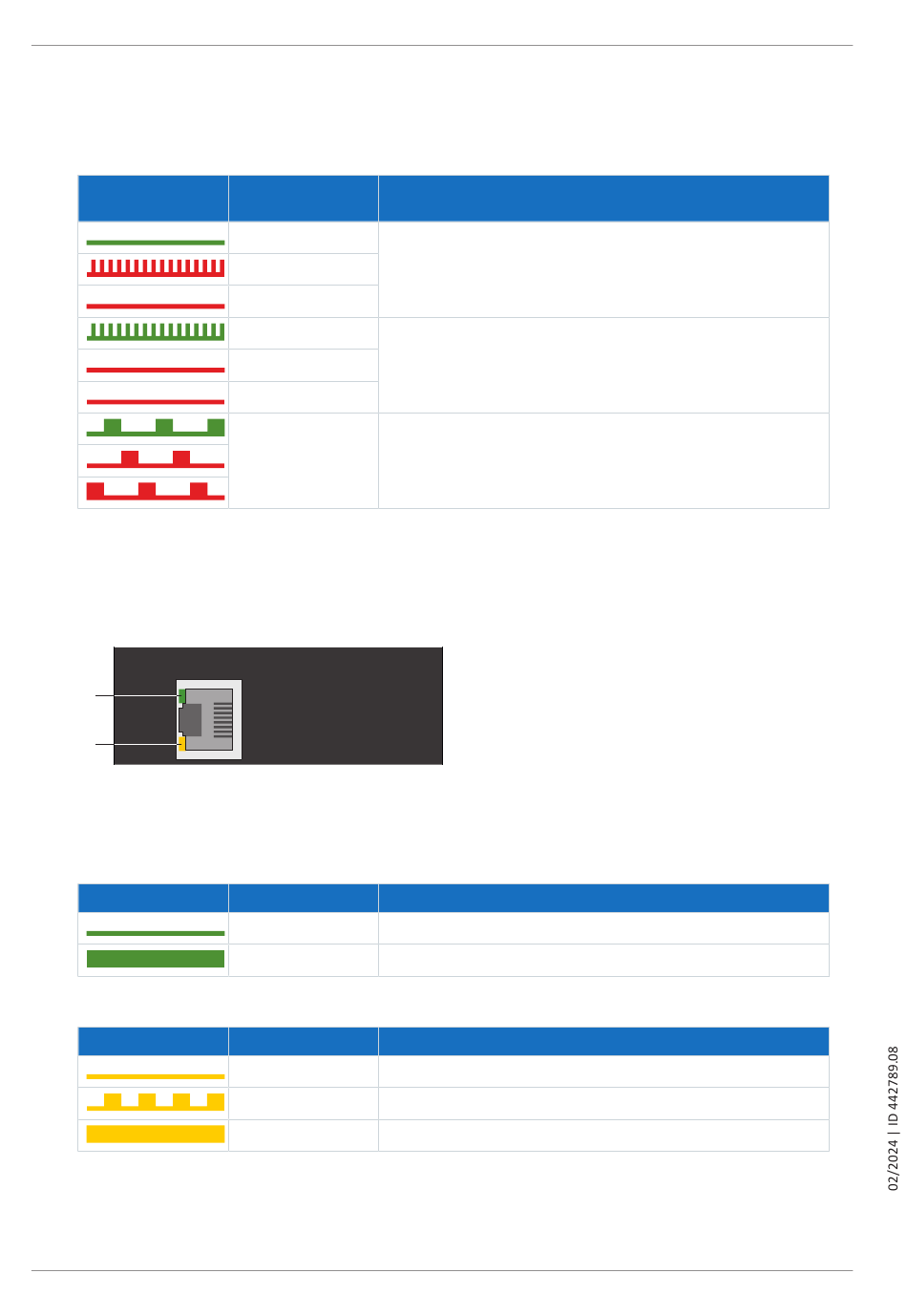

Muster nach Übertragen einer Firmware-Datei und Neustart des Antriebsreglers
Nach dem Neustart des Antriebsreglers (siehe Muster bei Start des Antriebsreglers) blinken die drei LEDs bei einem
Firmware-Update in verschiedener Kombination und Frequenz:
LEDs:
Grün/Rot/Rot
Tab. 172: Zustände der LEDs nach Übertragen einer Firmware-Datei und Neustart des Antriebsreglers
19.1.3

Netzwerkverbindung Service

Die Leuchtdioden an X9 auf der Gerätefront zeigen den Zustand der Service-Netzwerkverbindung an.
1
2
Abb. 65: Leuchtdioden für den Zustand der Service-Netzwerkverbindung
1 Grün: Link
2 Gelb: Activity
Grüne LED
Tab. 173: Bedeutung der grünen LED (Link)
Gelbe LED
Tab. 174: Bedeutung der gelben LED (Act)
236
Verhalten Beschreibung
Aus Löschen des ersten Firmware-Speichers
Schnelles Blinken
Aus
Schnelles Blinken Kopieren des zweiten Firmware-Speichers in den ersten
Aus
Aus
Lauflicht Fehler beim Firmware-Update; Service erforderlich
Verhalten Beschreibung
Aus Keine Netzwerkverbindung
Ein Neztwerkverbindung besteht
Verhalten Beschreibung
Aus Keine Netzwerkverbindung
Blinken Einzelne Datenpakete werden gesendet oder empfangen
Ein Aktiver Datenaustausch
STÖBER
