19.1.4

Netzwerkverbindung Feldbus

Die Leuchtidoden zur Diagnose der Kommunikation variieren je nach eingesetztem Feldbussystem bzw.
Kommunikationsmodul.
19.1.4.1

Netzwerkverbindung EtherCAT

Die Leuchtdioden LA IN und LA
EC
Netzwerkverbindung an.
1
2
3
4

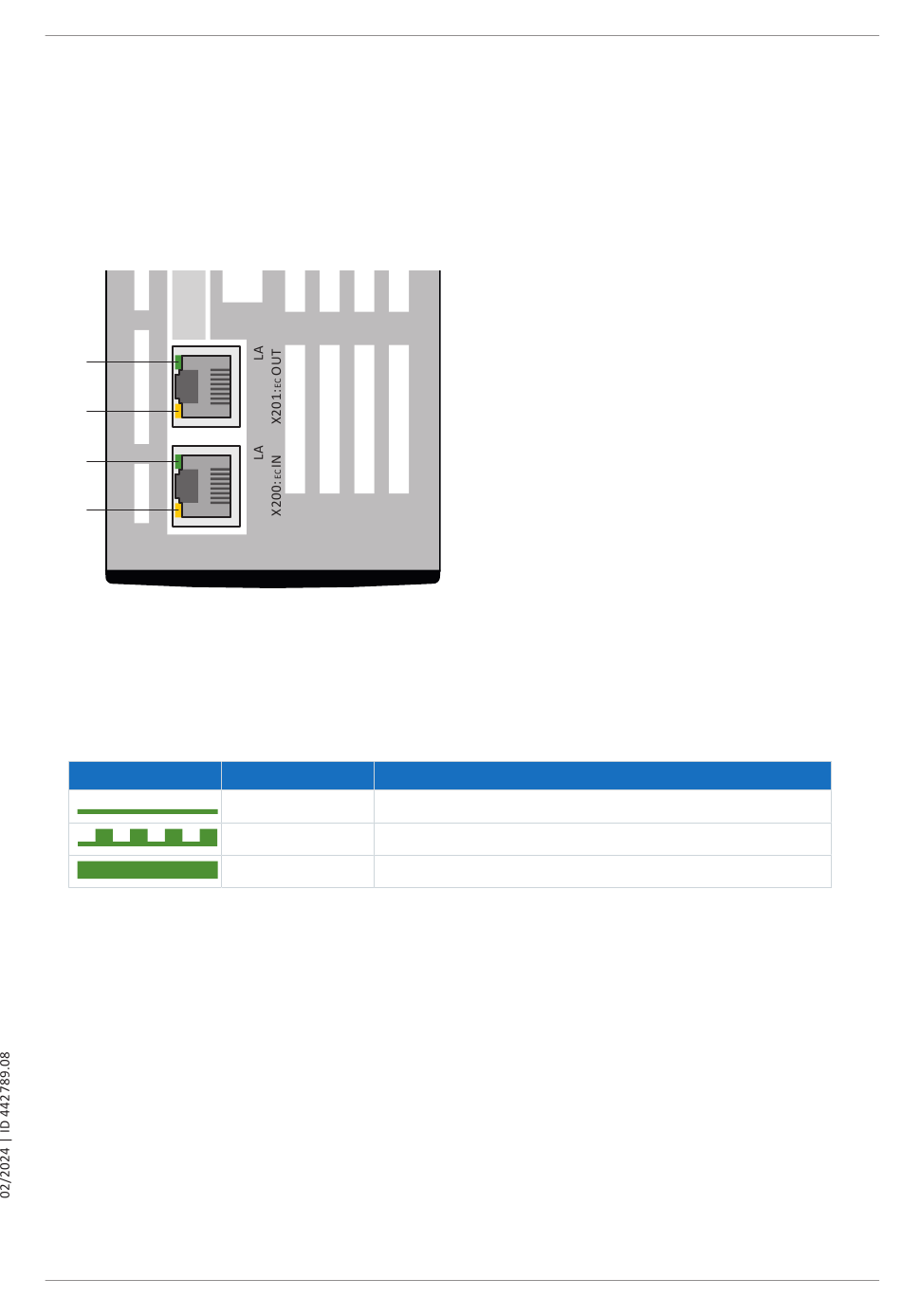

Abb. 66: Leuchtdioden für den Zustand der EtherCAT-Netzwerkverbindung
1 Grün: LA OUT an X201
EC
2 Gelb: Ohne Funktion
3 Grün: LA IN an X200
EC
4 Gelb: Ohne Funktion
Grüne LED
Tab. 175: Bedeutung der grünen LEDs (LA)
OUT an X200 und X201 auf der Geräteoberseite zeigen den Zustand der EtherCAT-
EC
Verhalten Beschreibung
Aus Keine Neztwerkverbindung
Blinken Aktiver Datenaustausch mit weiterem EtherCAT-Teilnehmer
Ein Netzwerkverbindung besteht
