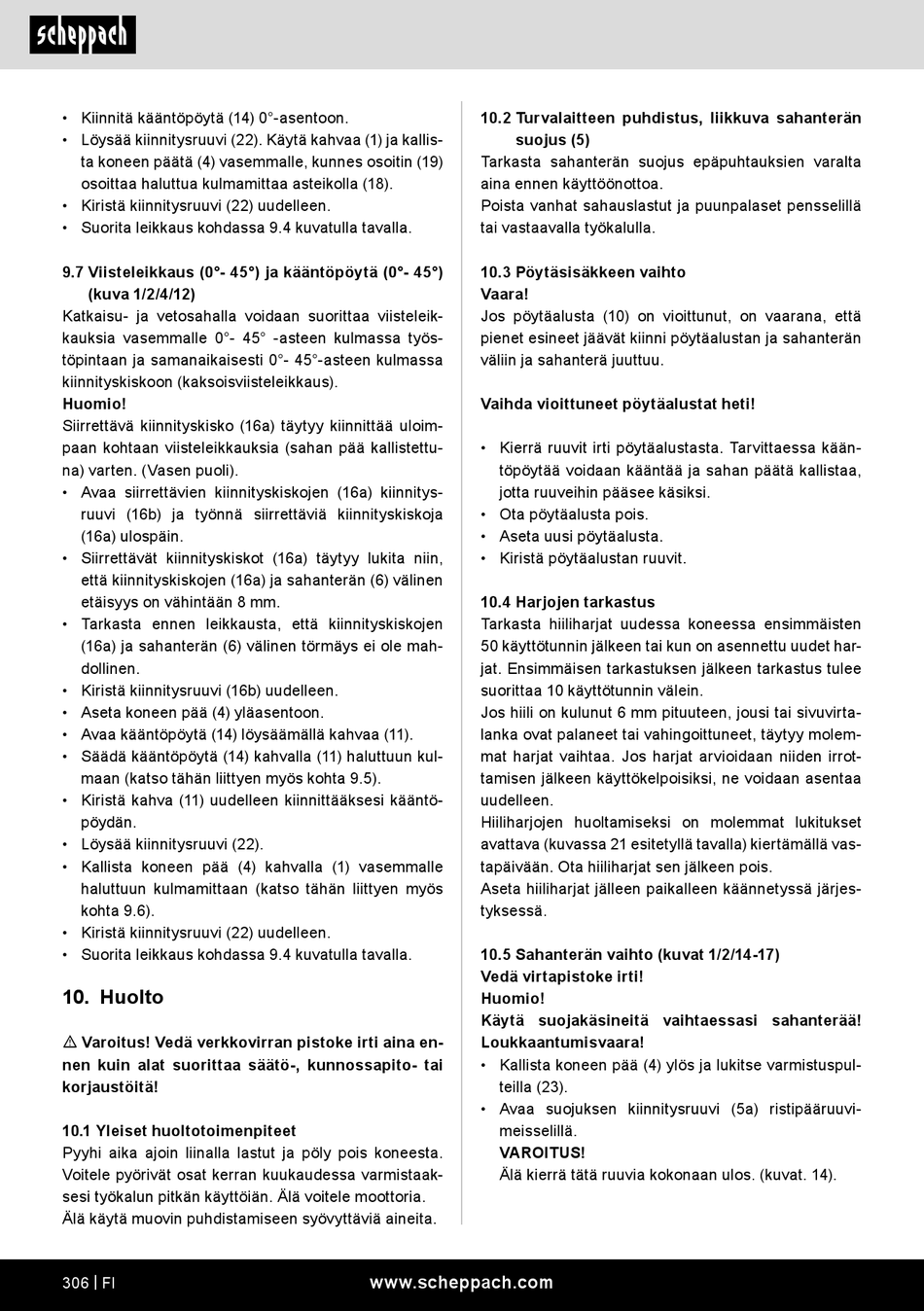

• Kiinnitä kääntöpöytä (14) 0°-asentoon.
• Löysää kiinnitysruuvi (22). Käytä kahvaa (1) ja kallis-
ta koneen päätä (4) vasemmalle, kunnes osoitin (19)
osoittaa haluttua kulmamittaa asteikolla (18).
• Kiristä kiinnitysruuvi (22) uudelleen.
• Suorita leikkaus kohdassa 9.4 kuvatulla tavalla.
9.7 Viisteleikkaus (0°- 45°) ja kääntöpöytä (0°- 45°)
(kuva 1/2/4/12)
Katkaisu- ja vetosahalla voidaan suorittaa viisteleik-
kauksia vasemmalle 0°- 45° -asteen kulmassa työs-
töpintaan ja samanaikaisesti 0°- 45°-asteen kulmassa
kiinnityskiskoon (kaksoisviisteleikkaus).
Huomio!
Siirrettävä kiinnityskisko (16a) täytyy kiinnittää uloim-
paan kohtaan viisteleikkauksia (sahan pää kallistettu-
na) varten. (Vasen puoli).
• Avaa siirrettävien kiinnityskiskojen (16a) kiinnitys-
ruuvi (16b) ja työnnä siirrettäviä kiinnityskiskoja
(16a) ulospäin.
• Siirrettävät kiinnityskiskot (16a) täytyy lukita niin,
että kiinnityskiskojen (16a) ja sahanterän (6) välinen
etäisyys on vähintään 8 mm.
• Tarkasta ennen leikkausta, että kiinnityskiskojen
(16a) ja sahanterän (6) välinen törmäys ei ole mah-
dollinen.
• Kiristä kiinnitysruuvi (16b) uudelleen.
• Aseta koneen pää (4) yläasentoon.
• Avaa kääntöpöytä (14) löysäämällä kahvaa (11).
• Säädä kääntöpöytä (14) kahvalla (11) haluttuun kul-
maan (katso tähän liittyen myös kohta 9.5).
• Kiristä kahva (11) uudelleen kiinnittääksesi kääntö-
pöydän.
• Löysää kiinnitysruuvi (22).
• Kallista koneen pää (4) kahvalla (1) vasemmalle
haluttuun kulmamittaan (katso tähän liittyen myös
kohta 9.6).
• Kiristä kiinnitysruuvi (22) uudelleen.
• Suorita leikkaus kohdassa 9.4 kuvatulla tavalla.

10. Huolto

m Varoitus! Vedä verkkovirran pistoke irti aina en-
nen kuin alat suorittaa säätö-, kunnossapito- tai
korjaustöitä!

10.1 Yleiset huoltotoimenpiteet

Pyyhi aika ajoin liinalla lastut ja pöly pois koneesta.
Voitele pyörivät osat kerran kuukaudessa varmistaak-
sesi työkalun pitkän käyttöiän. Älä voitele moottoria.
Älä käytä muovin puhdistamiseen syövyttäviä aineita.
306 | FI
10.2 Turvalaitteen puhdistus, liikkuva sahanterän
suojus (5)
Tarkasta sahanterän suojus epäpuhtauksien varalta
aina ennen käyttöönottoa.
Poista vanhat sahauslastut ja puunpalaset pensselillä
tai vastaavalla työkalulla.
10.3 Pöytäsisäkkeen vaihto
Vaara!
Jos pöytäalusta (10) on vioittunut, on vaarana, että
pienet esineet jäävät kiinni pöytäalustan ja sahanterän
väliin ja sahanterä juuttuu.
Vaihda vioittuneet pöytäalustat heti!
• Kierrä ruuvit irti pöytäalustasta. Tarvittaessa kään-
töpöytää voidaan kääntää ja sahan päätä kallistaa,
jotta ruuveihin pääsee käsiksi.
• Ota pöytäalusta pois.
• Aseta uusi pöytäalusta.
• Kiristä pöytäalustan ruuvit.
10.4 Harjojen tarkastus
Tarkasta hiiliharjat uudessa koneessa ensimmäisten
50 käyttötunnin jälkeen tai kun on asennettu uudet har-
jat. Ensimmäisen tarkastuksen jälkeen tarkastus tulee
suorittaa 10 käyttötunnin välein.
Jos hiili on kulunut 6 mm pituuteen, jousi tai sivuvirta-
lanka ovat palaneet tai vahingoittuneet, täytyy molem-
mat harjat vaihtaa. Jos harjat arvioidaan niiden irrot-
tamisen jälkeen käyttökelpoisiksi, ne voidaan asentaa
uudelleen.
Hiiliharjojen huoltamiseksi on molemmat lukitukset
avattava (kuvassa 21 esitetyllä tavalla) kiertämällä vas-
tapäivään. Ota hiiliharjat sen jälkeen pois.
Aseta hiiliharjat jälleen paikalleen käännetyssä järjes-
tyksessä.
10.5 Sahanterän vaihto (kuvat 1/2/14-17)
Vedä virtapistoke irti!
Huomio!
Käytä suojakäsineitä vaihtaessasi sahanterää!
Loukkaantumisvaara!
• Kallista koneen pää (4) ylös ja lukitse varmistuspul-
teilla (23).
• Avaa suojuksen kiinnitysruuvi (5a) ristipääruuvi-
meisselillä.
VAROITUS!
Älä kierrä tätä ruuvia kokonaan ulos. (kuvat. 14).
