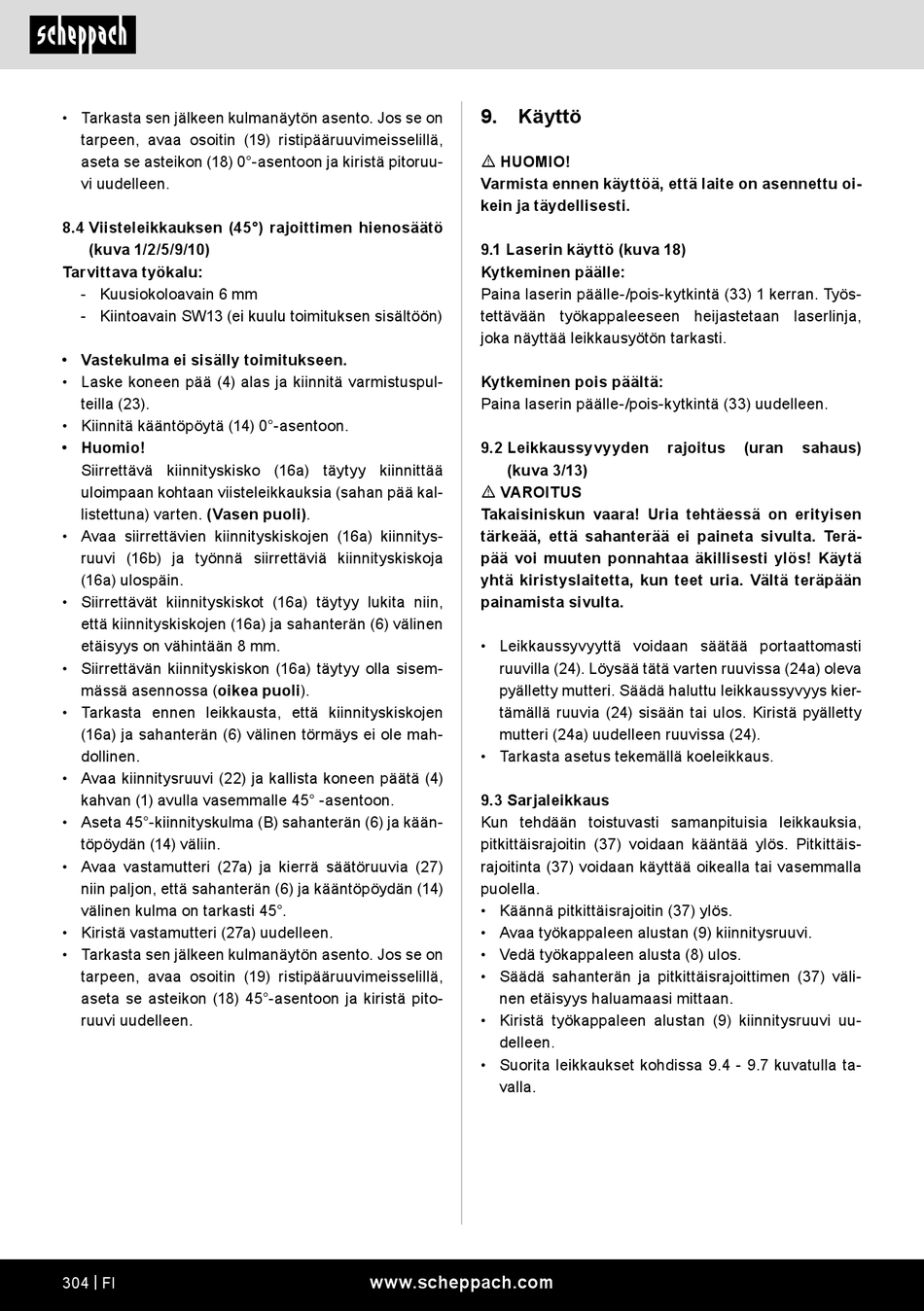

• Tarkasta sen jälkeen kulmanäytön asento. Jos se on
tarpeen, avaa osoitin (19) ristipääruuvimeisselillä,
aseta se asteikon (18) 0°-asentoon ja kiristä pitoruu-
vi uudelleen.
8.4 Viisteleikkauksen (45°) rajoittimen hienosäätö
(kuva 1/2/5/9/10)
Tarvittava työkalu:
- Kuusiokoloavain 6 mm
- Kiintoavain SW13 (ei kuulu toimituksen sisältöön)
• Vastekulma ei sisälly toimitukseen.
• Laske koneen pää (4) alas ja kiinnitä varmistuspul-
teilla (23).
• Kiinnitä kääntöpöytä (14) 0°-asentoon.
• Huomio!
Siirrettävä kiinnityskisko (16a) täytyy kiinnittää
uloimpaan kohtaan viisteleikkauksia (sahan pää kal-
listettuna) varten. (Vasen puoli).
• Avaa siirrettävien kiinnityskiskojen (16a) kiinnitys-
ruuvi (16b) ja työnnä siirrettäviä kiinnityskiskoja
(16a) ulospäin.
• Siirrettävät kiinnityskiskot (16a) täytyy lukita niin,
että kiinnityskiskojen (16a) ja sahanterän (6) välinen
etäisyys on vähintään 8 mm.
• Siirrettävän kiinnityskiskon (16a) täytyy olla sisem-
mässä asennossa (oikea puoli).
• Tarkasta ennen leikkausta, että kiinnityskiskojen
(16a) ja sahanterän (6) välinen törmäys ei ole mah-
dollinen.
• Avaa kiinnitysruuvi (22) ja kallista koneen päätä (4)
kahvan (1) avulla vasemmalle 45° -asentoon.
• Aseta 45°-kiinnityskulma (B) sahanterän (6) ja kään-
töpöydän (14) väliin.
• Avaa vastamutteri (27a) ja kierrä säätöruuvia (27)
niin paljon, että sahanterän (6) ja kääntöpöydän (14)
välinen kulma on tarkasti 45°.
• Kiristä vastamutteri (27a) uudelleen.
• Tarkasta sen jälkeen kulmanäytön asento. Jos se on
tarpeen, avaa osoitin (19) ristipääruuvimeisselillä,
aseta se asteikon (18) 45°-asentoon ja kiristä pito-
ruuvi uudelleen.
304 | FI
9. Käyttö
m HUOMIO!
Varmista ennen käyttöä, että laite on asennettu oi-
kein ja täydellisesti.
9.1 Laserin käyttö (kuva 18)
Kytkeminen päälle:
Paina laserin päälle-/pois-kytkintä (33) 1 kerran. Työs-
tettävään työkappaleeseen heijastetaan laserlinja,
joka näyttää leikkausyötön tarkasti.
Kytkeminen pois päältä:
Paina laserin päälle-/pois-kytkintä (33) uudelleen.
9.2 Leikkaussyvyyden
(kuva 3/13)
m VAROITUS
Takaisiniskun vaara! Uria tehtäessä on erityisen
tärkeää, että sahanterää ei paineta sivulta. Terä-
pää voi muuten ponnahtaa äkillisesti ylös! Käytä
yhtä kiristyslaitetta, kun teet uria. Vältä teräpään
painamista sivulta.
• Leikkaussyvyyttä voidaan säätää portaattomasti
ruuvilla (24). Löysää tätä varten ruuvissa (24a) oleva
pyälletty mutteri. Säädä haluttu leikkaussyvyys kier-
tämällä ruuvia (24) sisään tai ulos. Kiristä pyälletty
mutteri (24a) uudelleen ruuvissa (24).
• Tarkasta asetus tekemällä koeleikkaus.
9.3 Sarjaleikkaus
Kun tehdään toistuvasti samanpituisia leikkauksia,
pitkittäisrajoitin (37) voidaan kääntää ylös. Pitkittäis-
rajoitinta (37) voidaan käyttää oikealla tai vasemmalla
puolella.
• Käännä pitkittäisrajoitin (37) ylös.
• Avaa työkappaleen alustan (9) kiinnitysruuvi.
• Vedä työkappaleen alusta (8) ulos.
• Säädä sahanterän ja pitkittäisrajoittimen (37) väli-
nen etäisyys haluamaasi mittaan.
• Kiristä työkappaleen alustan (9) kiinnitysruuvi uu-
delleen.
• Suorita leikkaukset kohdissa 9.4 - 9.7 kuvatulla ta-
valla.
