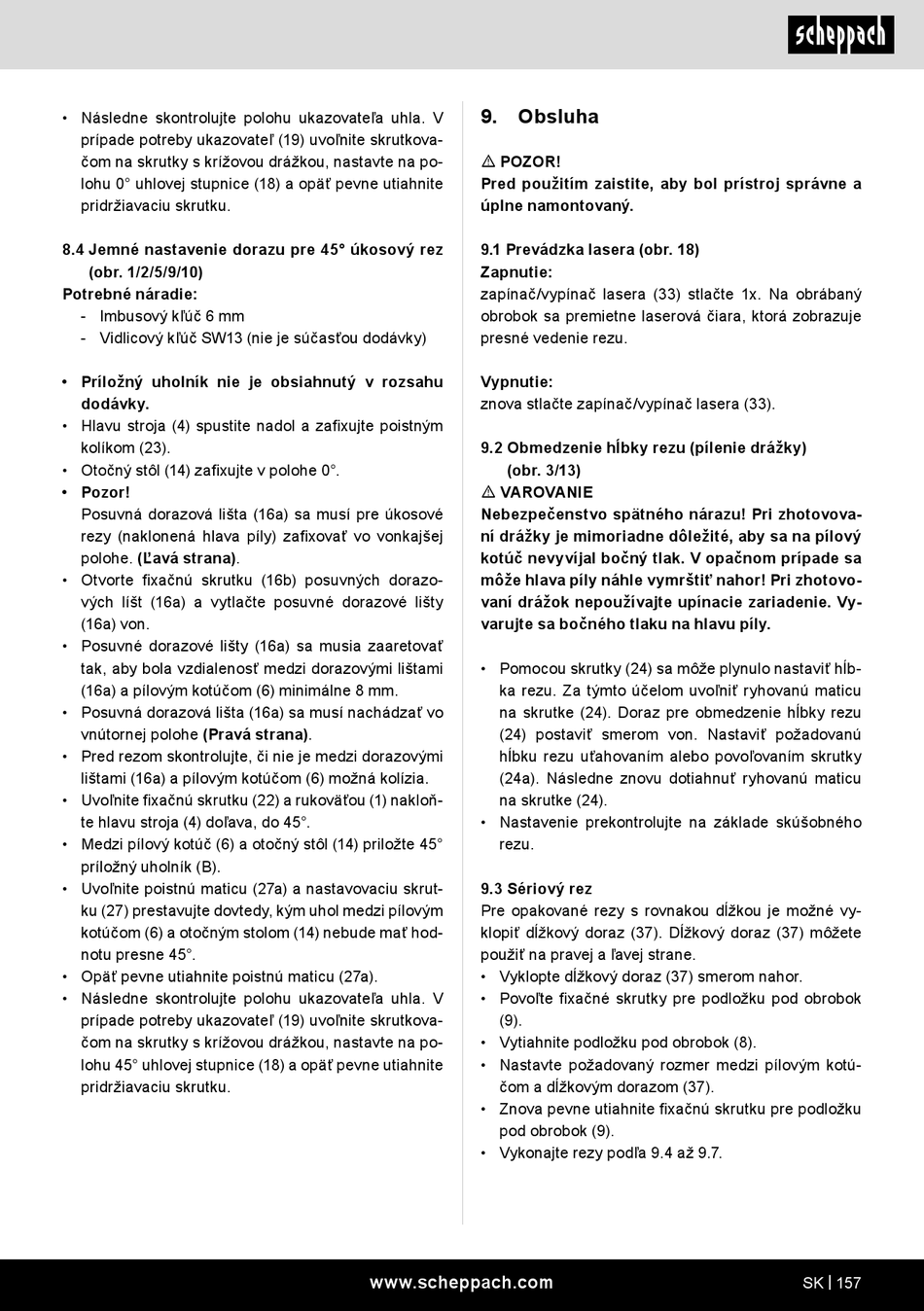

Scheppach HM216SPX Original Bedienungsanleitung Seite 157

• Následne skontrolujte polohu ukazovateľa uhla. V
prípade potreby ukazovateľ (19) uvoľnite skrutkova-
čom na skrutky s krížovou drážkou, nastavte na po-
lohu 0° uhlovej stupnice (18) a opäť pevne utiahnite
pridržiavaciu skrutku.
8.4 Jemné nastavenie dorazu pre 45° úkosový rez
(obr. 1/2/5/9/10)
Potrebné náradie:
- Imbusový kľúč 6 mm
- Vidlicový kľúč SW13 (nie je súčasťou dodávky)
• Príložný uholník nie je obsiahnutý v rozsahu
dodávky.
• Hlavu stroja (4) spustite nadol a zafixujte poistným
kolíkom (23).
• Otočný stôl (14) zafixujte v polohe 0°.
• Pozor!
Posuvná dorazová lišta (16a) sa musí pre úkosové
rezy (naklonená hlava píly) zafixovať vo vonkajšej
polohe. (Ľavá strana).
• Otvorte fixačnú skrutku (16b) posuvných dorazo-
vých líšt (16a) a vytlačte posuvné dorazové lišty
(16a) von.
• Posuvné dorazové lišty (16a) sa musia zaaretovať
tak, aby bola vzdialenosť medzi dorazovými lištami
(16a) a pílovým kotúčom (6) minimálne 8 mm.
• Posuvná dorazová lišta (16a) sa musí nachádzať vo
vnútornej polohe (Pravá strana).
• Pred rezom skontrolujte, či nie je medzi dorazovými
lištami (16a) a pílovým kotúčom (6) možná kolízia.
• Uvoľnite fixačnú skrutku (22) a rukoväťou (1) nakloň-
te hlavu stroja (4) doľava, do 45°.
• Medzi pílový kotúč (6) a otočný stôl (14) priložte 45°
príložný uholník (B).
• Uvoľnite poistnú maticu (27a) a nastavovaciu skrut-
ku (27) prestavujte dovtedy, kým uhol medzi pílovým
kotúčom (6) a otočným stolom (14) nebude mať hod-
notu presne 45°.
• Opäť pevne utiahnite poistnú maticu (27a).
• Následne skontrolujte polohu ukazovateľa uhla. V
prípade potreby ukazovateľ (19) uvoľnite skrutkova-
čom na skrutky s krížovou drážkou, nastavte na po-
lohu 45° uhlovej stupnice (18) a opäť pevne utiahnite
pridržiavaciu skrutku.
9. Obsluha
m POZOR!
Pred použitím zaistite, aby bol prístroj správne a
úplne namontovaný.
9.1 Prevádzka lasera (obr. 18)
Zapnutie:
zapínač/vypínač lasera (33) stlačte 1x. Na obrábaný
obrobok sa premietne laserová čiara, ktorá zobrazuje
presné vedenie rezu.
Vypnutie:
znova stlačte zapínač/vypínač lasera (33).
9.2 Obmedzenie hĺbky rezu (pílenie drážky)
(obr. 3/13)
m VAROVANIE
Nebezpečenstvo spätného nárazu! Pri zhotovova-
ní drážky je mimoriadne dôležité, aby sa na pílový
kotúč nevyvíjal bočný tlak. V opačnom prípade sa
môže hlava píly náhle vymrštiť nahor! Pri zhotovo-
vaní drážok nepoužívajte upínacie zariadenie. Vy-
varujte sa bočného tlaku na hlavu píly.
• Pomocou skrutky (24) sa môže plynulo nastaviť hĺb-
ka rezu. Za týmto účelom uvoľniť ryhovanú maticu
na skrutke (24). Doraz pre obmedzenie hĺbky rezu
(24) postaviť smerom von. Nastaviť požadovanú
hĺbku rezu uťahovaním alebo povoľovaním skrutky
(24a). Následne znovu dotiahnuť ryhovanú maticu
na skrutke (24).
• Nastavenie prekontrolujte na základe skúšobného
rezu.
9.3 Sériový rez
Pre opakované rezy s rovnakou dĺžkou je možné vy-
klopiť dĺžkový doraz (37). Dĺžkový doraz (37) môžete
použiť na pravej a ľavej strane.
• Vyklopte dĺžkový doraz (37) smerom nahor.
• Povoľte fixačné skrutky pre podložku pod obrobok
(9).
• Vytiahnite podložku pod obrobok (8).
• Nastavte požadovaný rozmer medzi pílovým kotú-
čom a dĺžkovým dorazom (37).
• Znova pevne utiahnite fixačnú skrutku pre podložku
pod obrobok (9).
• Vykonajte rezy podľa 9.4 až 9.7.
