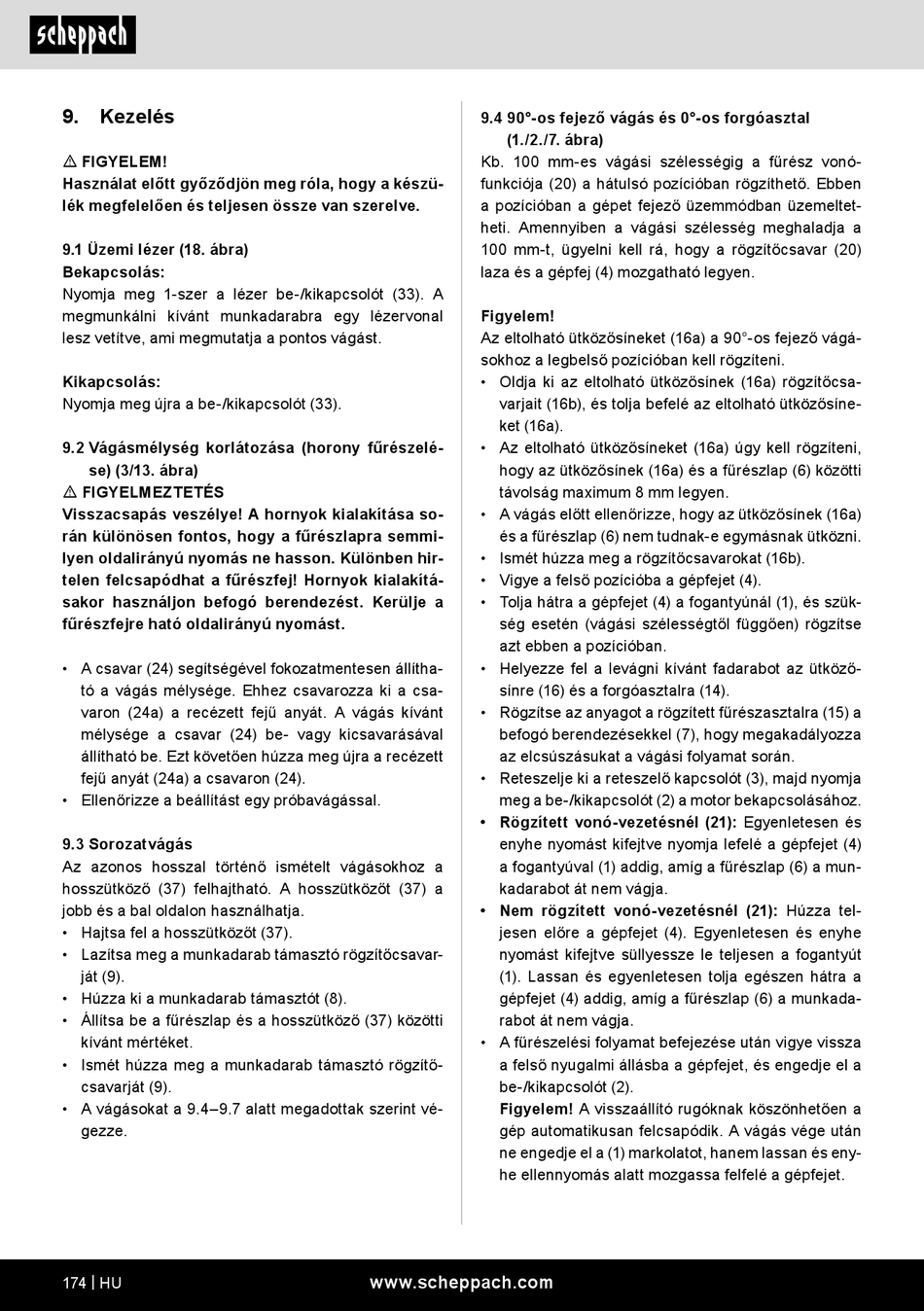

9. Kezelés
m FIGYELEM!
Használat előtt győződjön meg róla, hogy a készü-
lék megfelelően és teljesen össze van szerelve.
9.1 Üzemi lézer (18. ábra)
Bekapcsolás:
Nyomja meg 1-szer a lézer be-/kikapcsolót (33). A
megmunkálni kívánt munkadarabra egy lézervonal
lesz vetítve, ami megmutatja a pontos vágást.
Kikapcsolás:
Nyomja meg újra a be-/kikapcsolót (33).
9.2 Vágásmélység korlátozása (horony fűrészelé-
se) (3/13. ábra)
m FIGYELMEZTETÉS
Visszacsapás veszélye! A hornyok kialakítása so-
rán különösen fontos, hogy a fűrészlapra semmi-
lyen oldalirányú nyomás ne hasson. Különben hir-
telen felcsapódhat a fűrészfej! Hornyok kialakítá-
sakor használjon befogó berendezést. Kerülje a
fűrészfejre ható oldalirányú nyomást.
• A csavar (24) segítségével fokozatmentesen állítha-
tó a vágás mélysége. Ehhez csavarozza ki a csa-
varon (24a) a recézett fejű anyát. A vágás kívánt
mélysége a csavar (24) be- vagy kicsavarásával
állítható be. Ezt követően húzza meg újra a recézett
fejű anyát (24a) a csavaron (24).
• Ellenőrizze a beállítást egy próbavágással.
9.3 Sorozatvágás
Az azonos hosszal történő ismételt vágásokhoz a
hosszütköző (37) felhajtható. A hosszütközőt (37) a
jobb és a bal oldalon használhatja.
• Hajtsa fel a hosszütközőt (37).
• Lazítsa meg a munkadarab támasztó rögzítőcsavar-
ját (9).
• Húzza ki a munkadarab támasztót (8).
• Állítsa be a fűrészlap és a hosszütköző (37) közötti
kívánt mértéket.
• Ismét húzza meg a munkadarab támasztó rögzítő-
csavarját (9).
• A vágásokat a 9.4–9.7 alatt megadottak szerint vé-
gezze.
174 | HU
9.4 90°-os fejező vágás és 0°-os forgóasztal
(1./2./7. ábra)
Kb. 100 mm-es vágási szélességig a fűrész vonó-
funkciója (20) a hátulsó pozícióban rögzíthető. Ebben
a pozícióban a gépet fejező üzemmódban üzemeltet-
heti. Amennyiben a vágási szélesség meghaladja a
100 mm-t, ügyelni kell rá, hogy a rögzítőcsavar (20)
laza és a gépfej (4) mozgatható legyen.
Figyelem!
Az eltolható ütközősíneket (16a) a 90°-os fejező vágá-
sokhoz a legbelső pozícióban kell rögzíteni.
• Oldja ki az eltolható ütközősínek (16a) rögzítőcsa-
varjait (16b), és tolja befelé az eltolható ütközősíne-
ket (16a).
• Az eltolható ütközősíneket (16a) úgy kell rögzíteni,
hogy az ütközősínek (16a) és a fűrészlap (6) közötti
távolság maximum 8 mm legyen.
• A vágás előtt ellenőrizze, hogy az ütközősínek (16a)
és a fűrészlap (6) nem tudnak-e egymásnak ütközni.
• Ismét húzza meg a rögzítőcsavarokat (16b).
• Vigye a felső pozícióba a gépfejet (4).
• Tolja hátra a gépfejet (4) a fogantyúnál (1), és szük-
ség esetén (vágási szélességtől függően) rögzítse
azt ebben a pozícióban.
• Helyezze fel a levágni kívánt fadarabot az ütköző-
sínre (16) és a forgóasztalra (14).
• Rögzítse az anyagot a rögzített fűrészasztalra (15) a
befogó berendezésekkel (7), hogy megakadályozza
az elcsúszásukat a vágási folyamat során.
• Reteszelje ki a reteszelő kapcsolót (3), majd nyomja
meg a be-/kikapcsolót (2) a motor bekapcsolásához.
• Rögzített vonó-vezetésnél (21): Egyenletesen és
enyhe nyomást kifejtve nyomja lefelé a gépfejet (4)
a fogantyúval (1) addig, amíg a fűrészlap (6) a mun-
kadarabot át nem vágja.
• Nem rögzített vonó-vezetésnél (21): Húzza tel-
jesen előre a gépfejet (4). Egyenletesen és enyhe
nyomást kifejtve süllyessze le teljesen a fogantyút
(1). Lassan és egyenletesen tolja egészen hátra a
gépfejet (4) addig, amíg a fűrészlap (6) a munkada-
rabot át nem vágja.
• A fűrészelési folyamat befejezése után vigye vissza
a felső nyugalmi állásba a gépfejet, és engedje el a
be-/kikapcsolót (2).
Figyelem! A visszaállító rugóknak köszönhetően a
gép automatikusan felcsapódik. A vágás vége után
ne engedje el a (1) markolatot, hanem lassan és eny-
he ellennyomás alatt mozgassa felfelé a gépfejet.
