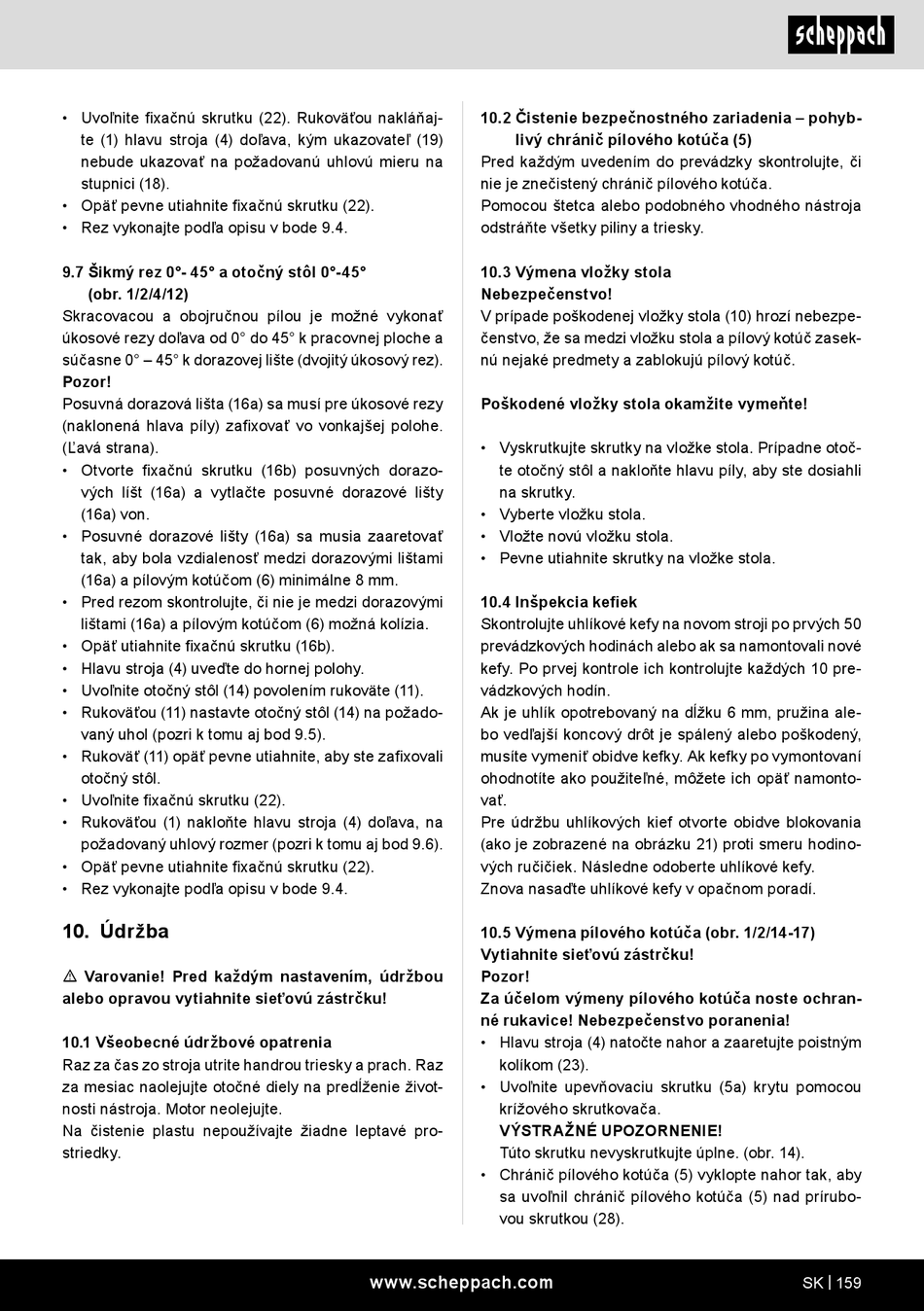

• Uvoľnite fixačnú skrutku (22). Rukoväťou nakláňaj-
te (1) hlavu stroja (4) doľava, kým ukazovateľ (19)
nebude ukazovať na požadovanú uhlovú mieru na
stupnici (18).
• Opäť pevne utiahnite fixačnú skrutku (22).
• Rez vykonajte podľa opisu v bode 9.4.
9.7 Šikmý rez 0°- 45° a otočný stôl 0°-45°
(obr. 1/2/4/12)
Skracovacou a obojručnou pílou je možné vykonať
úkosové rezy doľava od 0° do 45° k pracovnej ploche a
súčasne 0° – 45° k dorazovej lište (dvojitý úkosový rez).
Pozor!
Posuvná dorazová lišta (16a) sa musí pre úkosové rezy
(naklonená hlava píly) zafixovať vo vonkajšej polohe.
(Ľavá strana).
• Otvorte fixačnú skrutku (16b) posuvných dorazo-
vých líšt (16a) a vytlačte posuvné dorazové lišty
(16a) von.
• Posuvné dorazové lišty (16a) sa musia zaaretovať
tak, aby bola vzdialenosť medzi dorazovými lištami
(16a) a pílovým kotúčom (6) minimálne 8 mm.
• Pred rezom skontrolujte, či nie je medzi dorazovými
lištami (16a) a pílovým kotúčom (6) možná kolízia.
• Opäť utiahnite fixačnú skrutku (16b).
• Hlavu stroja (4) uveďte do hornej polohy.
• Uvoľnite otočný stôl (14) povolením rukoväte (11).
• Rukoväťou (11) nastavte otočný stôl (14) na požado-
vaný uhol (pozri k tomu aj bod 9.5).
• Rukoväť (11) opäť pevne utiahnite, aby ste zafixovali
otočný stôl.
• Uvoľnite fixačnú skrutku (22).
• Rukoväťou (1) nakloňte hlavu stroja (4) doľava, na
požadovaný uhlový rozmer (pozri k tomu aj bod 9.6).
• Opäť pevne utiahnite fixačnú skrutku (22).
• Rez vykonajte podľa opisu v bode 9.4.
10. Údržba
m Varovanie! Pred každým nastavením, údržbou
alebo opravou vytiahnite sieťovú zástrčku!
10.1 Všeobecné údržbové opatrenia
Raz za čas zo stroja utrite handrou triesky a prach. Raz
za mesiac naolejujte otočné diely na predĺženie život-
nosti nástroja. Motor neolejujte.
Na čistenie plastu nepoužívajte žiadne leptavé pro-
striedky.
10.2 Čistenie bezpečnostného zariadenia – pohyb-
livý chránič pílového kotúča (5)
Pred každým uvedením do prevádzky skontrolujte, či
nie je znečistený chránič pílového kotúča.
Pomocou štetca alebo podobného vhodného nástroja
odstráňte všetky piliny a triesky.
10.3 Výmena vložky stola
Nebezpečenstvo!
V prípade poškodenej vložky stola (10) hrozí nebezpe-
čenstvo, že sa medzi vložku stola a pílový kotúč zasek-
nú nejaké predmety a zablokujú pílový kotúč.
Poškodené vložky stola okamžite vymeňte!
• Vyskrutkujte skrutky na vložke stola. Prípadne otoč-
te otočný stôl a nakloňte hlavu píly, aby ste dosiahli
na skrutky.
• Vyberte vložku stola.
• Vložte novú vložku stola.
• Pevne utiahnite skrutky na vložke stola.
10.4 Inšpekcia kefiek
Skontrolujte uhlíkové kefy na novom stroji po prvých 50
prevádzkových hodinách alebo ak sa namontovali nové
kefy. Po prvej kontrole ich kontrolujte každých 10 pre-
vádzkových hodín.
Ak je uhlík opotrebovaný na dĺžku 6 mm, pružina ale-
bo vedľajší koncový drôt je spálený alebo poškodený,
musíte vymeniť obidve kefky. Ak kefky po vymontovaní
ohodnotíte ako použiteľné, môžete ich opäť namonto-
vať.
Pre údržbu uhlíkových kief otvorte obidve blokovania
(ako je zobrazené na obrázku 21) proti smeru hodino-
vých ručičiek. Následne odoberte uhlíkové kefy.
Znova nasaďte uhlíkové kefy v opačnom poradí.
10.5 Výmena pílového kotúča (obr. 1/2/14-17)
Vytiahnite sieťovú zástrčku!
Pozor!
Za účelom výmeny pílového kotúča noste ochran-
né rukavice! Nebezpečenstvo poranenia!
• Hlavu stroja (4) natočte nahor a zaaretujte poistným
kolíkom (23).
• Uvoľnite upevňovaciu skrutku (5a) krytu pomocou
krížového skrutkovača.
VÝSTRAŽNÉ UPOZORNENIE!
Túto skrutku nevyskrutkujte úplne. (obr. 14).
• Chránič pílového kotúča (5) vyklopte nahor tak, aby
sa uvoľnil chránič pílového kotúča (5) nad prírubo-
vou skrutkou (28).
