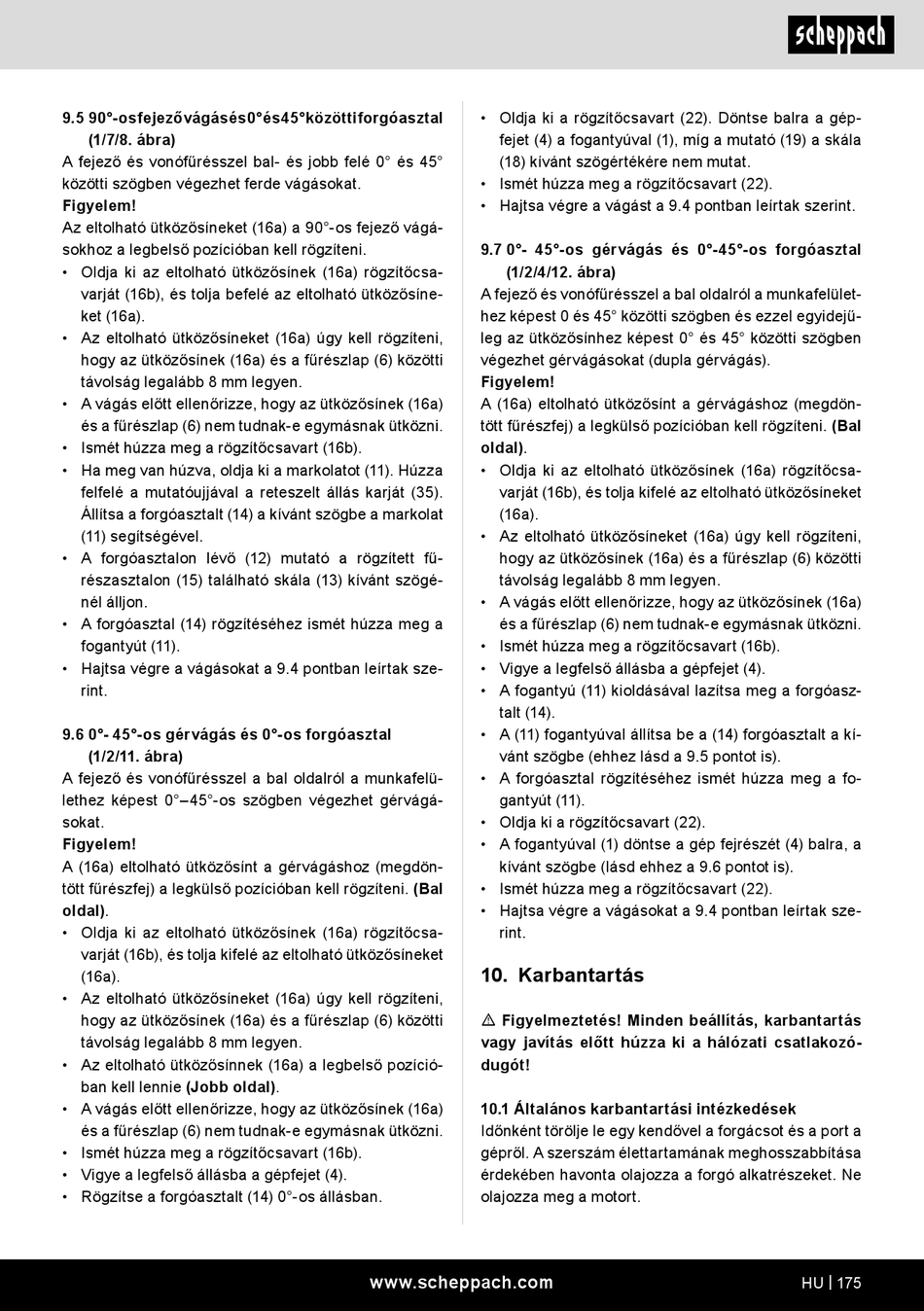

9.5 90°-os fejező vágás és 0° és 45° közötti forgóasztal
(1/7/8. ábra)
A fejező és vonófűrésszel bal- és jobb felé 0° és 45°
közötti szögben végezhet ferde vágásokat.
Figyelem!
Az eltolható ütközősíneket (16a) a 90°-os fejező vágá-
sokhoz a legbelső pozícióban kell rögzíteni.
• Oldja ki az eltolható ütközősínek (16a) rögzítőcsa-
varját (16b), és tolja befelé az eltolható ütközősíne-
ket (16a).
• Az eltolható ütközősíneket (16a) úgy kell rögzíteni,
hogy az ütközősínek (16a) és a fűrészlap (6) közötti
távolság legalább 8 mm legyen.
• A vágás előtt ellenőrizze, hogy az ütközősínek (16a)
és a fűrészlap (6) nem tudnak-e egymásnak ütközni.
• Ismét húzza meg a rögzítőcsavart (16b).
• Ha meg van húzva, oldja ki a markolatot (11). Húzza
felfelé a mutatóujjával a reteszelt állás karját (35).
Állítsa a forgóasztalt (14) a kívánt szögbe a markolat
(11) segítségével.
• A forgóasztalon lévő (12) mutató a rögzített fű-
részasztalon (15) található skála (13) kívánt szögé-
nél álljon.
• A forgóasztal (14) rögzítéséhez ismét húzza meg a
fogantyút (11).
• Hajtsa végre a vágásokat a 9.4 pontban leírtak sze-
rint.
9.6 0°- 45°-os gérvágás és 0°-os forgóasztal
(1/2/11. ábra)
A fejező és vonófűrésszel a bal oldalról a munkafelü-
lethez képest 0°–45°-os szögben végezhet gérvágá-
sokat.
Figyelem!
A (16a) eltolható ütközősínt a gérvágáshoz (megdön-
tött fűrészfej) a legkülső pozícióban kell rögzíteni. (Bal
oldal).
• Oldja ki az eltolható ütközősínek (16a) rögzítőcsa-
varját (16b), és tolja kifelé az eltolható ütközősíneket
(16a).
• Az eltolható ütközősíneket (16a) úgy kell rögzíteni,
hogy az ütközősínek (16a) és a fűrészlap (6) közötti
távolság legalább 8 mm legyen.
• Az eltolható ütközősínnek (16a) a legbelső pozíció-
ban kell lennie (Jobb oldal).
• A vágás előtt ellenőrizze, hogy az ütközősínek (16a)
és a fűrészlap (6) nem tudnak-e egymásnak ütközni.
• Ismét húzza meg a rögzítőcsavart (16b).
• Vigye a legfelső állásba a gépfejet (4).
• Rögzítse a forgóasztalt (14) 0°-os állásban.
• Oldja ki a rögzítőcsavart (22). Döntse balra a gép-
fejet (4) a fogantyúval (1), míg a mutató (19) a skála
(18) kívánt szögértékére nem mutat.
• Ismét húzza meg a rögzítőcsavart (22).
• Hajtsa végre a vágást a 9.4 pontban leírtak szerint.
9.7 0°- 45°-os gérvágás és 0°-45°-os forgóasztal
(1/2/4/12. ábra)
A fejező és vonófűrésszel a bal oldalról a munkafelület-
hez képest 0 és 45° közötti szögben és ezzel egyidejű-
leg az ütközősínhez képest 0° és 45° közötti szögben
végezhet gérvágásokat (dupla gérvágás).
Figyelem!
A (16a) eltolható ütközősínt a gérvágáshoz (megdön-
tött fűrészfej) a legkülső pozícióban kell rögzíteni. (Bal
oldal).
• Oldja ki az eltolható ütközősínek (16a) rögzítőcsa-
varját (16b), és tolja kifelé az eltolható ütközősíneket
(16a).
• Az eltolható ütközősíneket (16a) úgy kell rögzíteni,
hogy az ütközősínek (16a) és a fűrészlap (6) közötti
távolság legalább 8 mm legyen.
• A vágás előtt ellenőrizze, hogy az ütközősínek (16a)
és a fűrészlap (6) nem tudnak-e egymásnak ütközni.
• Ismét húzza meg a rögzítőcsavart (16b).
• Vigye a legfelső állásba a gépfejet (4).
• A fogantyú (11) kioldásával lazítsa meg a forgóasz-
talt (14).
• A (11) fogantyúval állítsa be a (14) forgóasztalt a kí-
vánt szögbe (ehhez lásd a 9.5 pontot is).
• A forgóasztal rögzítéséhez ismét húzza meg a fo-
gantyút (11).
• Oldja ki a rögzítőcsavart (22).
• A fogantyúval (1) döntse a gép fejrészét (4) balra, a
kívánt szögbe (lásd ehhez a 9.6 pontot is).
• Ismét húzza meg a rögzítőcsavart (22).
• Hajtsa végre a vágásokat a 9.4 pontban leírtak sze-
rint.
10. Karbantartás
m Figyelmeztetés! Minden beállítás, karbantartás
vagy javítás előtt húzza ki a hálózati csatlakozó-
dugót!
10.1 Általános karbantartási intézkedések
Időnként törölje le egy kendővel a forgácsot és a port a
gépről. A szerszám élettartamának meghosszabbítása
érdekében havonta olajozza a forgó alkatrészeket. Ne
olajozza meg a motort.
