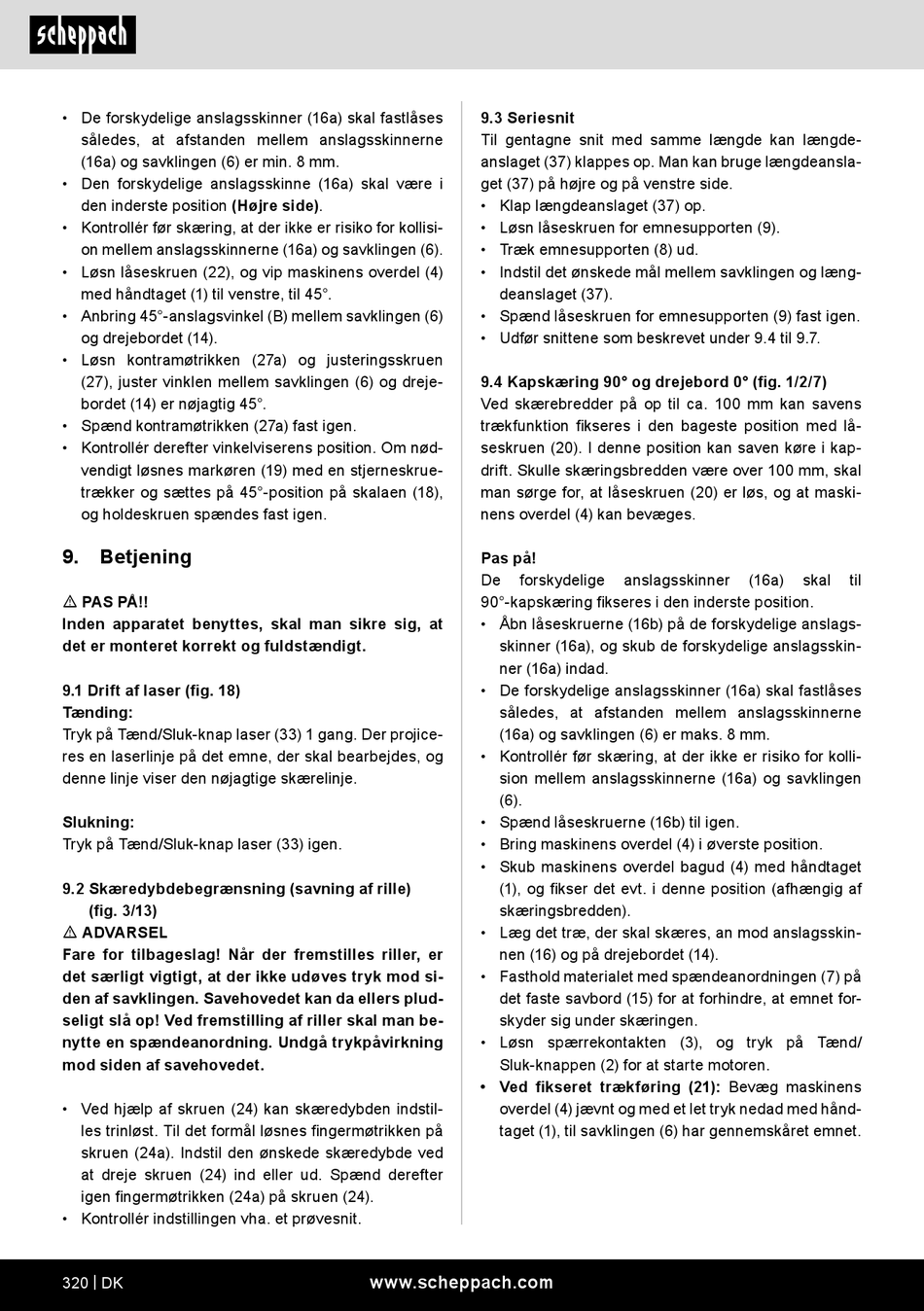

Scheppach HM216SPX Original Bedienungsanleitung Seite 320

• De forskydelige anslagsskinner (16a) skal fastlåses
således, at afstanden mellem anslagsskinnerne
(16a) og savklingen (6) er min. 8 mm.
• Den forskydelige anslagsskinne (16a) skal være i
den inderste position (Højre side).
• Kontrollér før skæring, at der ikke er risiko for kollisi-
on mellem anslagsskinnerne (16a) og savklingen (6).
• Løsn låseskruen (22), og vip maskinens overdel (4)
med håndtaget (1) til venstre, til 45°.
• Anbring 45°-anslagsvinkel (B) mellem savklingen (6)
og drejebordet (14).
• Løsn kontramøtrikken (27a) og justeringsskruen
(27), juster vinklen mellem savklingen (6) og dreje-
bordet (14) er nøjagtig 45°.
• Spænd kontramøtrikken (27a) fast igen.
• Kontrollér derefter vinkelviserens position. Om nød-
vendigt løsnes markøren (19) med en stjerneskrue-
trækker og sættes på 45°-position på skalaen (18),
og holdeskruen spændes fast igen.
9. Betjening
m PAS PÅ!!
Inden apparatet benyttes, skal man sikre sig, at
det er monteret korrekt og fuldstændigt.
9.1 Drift af laser (fig. 18)
Tænding:
Tryk på Tænd/Sluk-knap laser (33) 1 gang. Der projice-
res en laserlinje på det emne, der skal bearbejdes, og
denne linje viser den nøjagtige skærelinje.
Slukning:
Tryk på Tænd/Sluk-knap laser (33) igen.
9.2 Skæredybdebegrænsning (savning af rille)
(fig. 3/13)
m ADVARSEL
Fare for tilbageslag! Når der fremstilles riller, er
det særligt vigtigt, at der ikke udøves tryk mod si-
den af savklingen. Savehovedet kan da ellers plud-
seligt slå op! Ved fremstilling af riller skal man be-
nytte en spændeanordning. Undgå trykpåvirkning
mod siden af savehovedet.
• Ved hjælp af skruen (24) kan skæredybden indstil-
les trinløst. Til det formål løsnes fingermøtrikken på
skruen (24a). Indstil den ønskede skæredybde ved
at dreje skruen (24) ind eller ud. Spænd derefter
igen fingermøtrikken (24a) på skruen (24).
• Kontrollér indstillingen vha. et prøvesnit.
320 | DK
9.3 Seriesnit
Til gentagne snit med samme længde kan længde-
anslaget (37) klappes op. Man kan bruge længdeansla-
get (37) på højre og på venstre side.
• Klap længdeanslaget (37) op.
• Løsn låseskruen for emnesupporten (9).
• Træk emnesupporten (8) ud.
• Indstil det ønskede mål mellem savklingen og læng-
deanslaget (37).
• Spænd låseskruen for emnesupporten (9) fast igen.
• Udfør snittene som beskrevet under 9.4 til 9.7.
9.4 Kapskæring 90° og drejebord 0° (fig. 1/2/7)
Ved skærebredder på op til ca. 100 mm kan savens
trækfunktion fikseres i den bageste position med lå-
seskruen (20). I denne position kan saven køre i kap-
drift. Skulle skæringsbredden være over 100 mm, skal
man sørge for, at låseskruen (20) er løs, og at maski-
nens overdel (4) kan bevæges.
Pas på!
De forskydelige
90°-kapskæring fikseres i den inderste position.
• Åbn låseskruerne (16b) på de forskydelige anslags-
skinner (16a), og skub de forskydelige anslagsskin-
ner (16a) indad.
• De forskydelige anslagsskinner (16a) skal fastlåses
således, at afstanden mellem anslagsskinnerne
(16a) og savklingen (6) er maks. 8 mm.
• Kontrollér før skæring, at der ikke er risiko for kolli-
sion mellem anslagsskinnerne (16a) og savklingen
(6).
• Spænd låseskruerne (16b) til igen.
• Bring maskinens overdel (4) i øverste position.
• Skub maskinens overdel bagud (4) med håndtaget
(1), og fikser det evt. i denne position (afhængig af
skæringsbredden).
• Læg det træ, der skal skæres, an mod anslagsskin-
nen (16) og på drejebordet (14).
• Fasthold materialet med spændeanordningen (7) på
det faste savbord (15) for at forhindre, at emnet for-
skyder sig under skæringen.
• Løsn spærrekontakten (3), og tryk på Tænd/
Sluk-knappen (2) for at starte motoren.
• Ved fikseret trækføring (21): Bevæg maskinens
overdel (4) jævnt og med et let tryk nedad med hånd-
taget (1), til savklingen (6) har gennemskåret emnet.
www.scheppach.com
anslagsskinner (16a) skal til
