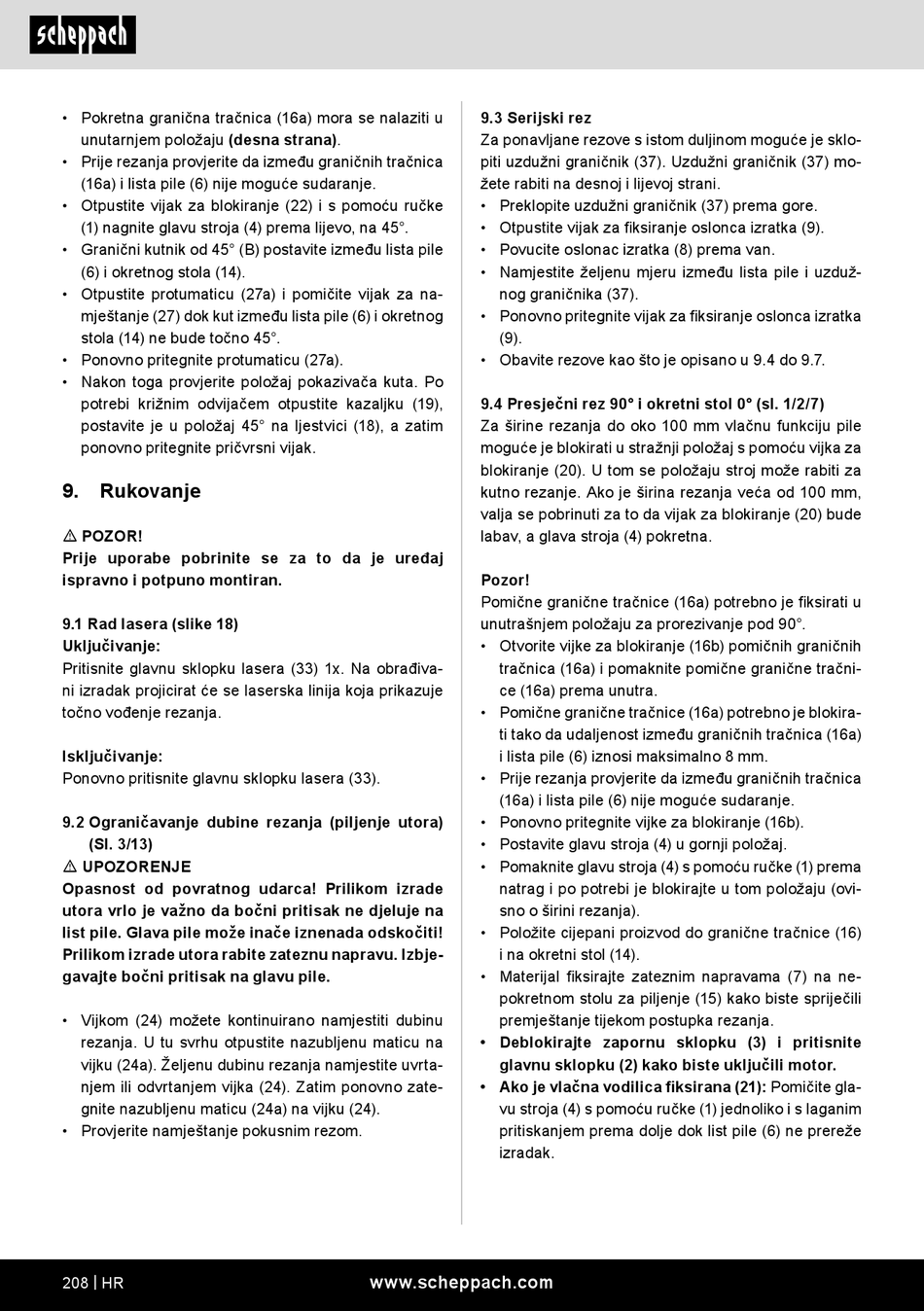

• Pokretna granična tračnica (16a) mora se nalaziti u
unutarnjem položaju (desna strana).
• Prije rezanja provjerite da između graničnih tračnica
(16a) i lista pile (6) nije moguće sudaranje.
• Otpustite vijak za blokiranje (22) i s pomoću ručke
(1) nagnite glavu stroja (4) prema lijevo, na 45°.
• Granični kutnik od 45° (B) postavite između lista pile
(6) i okretnog stola (14).
• Otpustite protumaticu (27a) i pomičite vijak za na-
mještanje (27) dok kut između lista pile (6) i okretnog
stola (14) ne bude točno 45°.
• Ponovno pritegnite protumaticu (27a).
• Nakon toga provjerite položaj pokazivača kuta. Po
potrebi križnim odvijačem otpustite kazaljku (19),
postavite je u položaj 45° na ljestvici (18), a zatim
ponovno pritegnite pričvrsni vijak.
9. Rukovanje
m POZOR!
Prije uporabe pobrinite se za to da je uređaj
ispravno i potpuno montiran.
9.1 Rad lasera (slike 18)
Uključivanje:
Pritisnite glavnu sklopku lasera (33) 1x. Na obrađiva-
ni izradak projicirat će se laserska linija koja prikazuje
točno vođenje rezanja.
Isključivanje:
Ponovno pritisnite glavnu sklopku lasera (33).
9.2 Ograničavanje dubine rezanja (piljenje utora)
(Sl. 3/13)
m UPOZORENJE
Opasnost od povratnog udarca! Prilikom izrade
utora vrlo je važno da bočni pritisak ne djeluje na
list pile. Glava pile može inače iznenada odskočiti!
Prilikom izrade utora rabite zateznu napravu. Izbje-
gavajte bočni pritisak na glavu pile.
• Vijkom (24) možete kontinuirano namjestiti dubinu
rezanja. U tu svrhu otpustite nazubljenu maticu na
vijku (24a). Željenu dubinu rezanja namjestite uvrta-
njem ili odvrtanjem vijka (24). Zatim ponovno zate-
gnite nazubljenu maticu (24a) na vijku (24).
• Provjerite namještanje pokusnim rezom.
208 | HR
9.3 Serijski rez
Za ponavljane rezove s istom duljinom moguće je sklo-
piti uzdužni graničnik (37). Uzdužni graničnik (37) mo-
žete rabiti na desnoj i lijevoj strani.
• Preklopite uzdužni graničnik (37) prema gore.
• Otpustite vijak za fiksiranje oslonca izratka (9).
• Povucite oslonac izratka (8) prema van.
• Namjestite željenu mjeru između lista pile i uzduž-
nog graničnika (37).
• Ponovno pritegnite vijak za fiksiranje oslonca izratka
(9).
• Obavite rezove kao što je opisano u 9.4 do 9.7.
9.4 Presječni rez 90° i okretni stol 0° (sl. 1/2/7)
Za širine rezanja do oko 100 mm vlačnu funkciju pile
moguće je blokirati u stražnji položaj s pomoću vijka za
blokiranje (20). U tom se položaju stroj može rabiti za
kutno rezanje. Ako je širina rezanja veća od 100 mm,
valja se pobrinuti za to da vijak za blokiranje (20) bude
labav, a glava stroja (4) pokretna.
Pozor!
Pomične granične tračnice (16a) potrebno je fiksirati u
unutrašnjem položaju za prorezivanje pod 90°.
• Otvorite vijke za blokiranje (16b) pomičnih graničnih
tračnica (16a) i pomaknite pomične granične tračni-
ce (16a) prema unutra.
• Pomične granične tračnice (16a) potrebno je blokira-
ti tako da udaljenost između graničnih tračnica (16a)
i lista pile (6) iznosi maksimalno 8 mm.
• Prije rezanja provjerite da između graničnih tračnica
(16a) i lista pile (6) nije moguće sudaranje.
• Ponovno pritegnite vijke za blokiranje (16b).
• Postavite glavu stroja (4) u gornji položaj.
• Pomaknite glavu stroja (4) s pomoću ručke (1) prema
natrag i po potrebi je blokirajte u tom položaju (ovi-
sno o širini rezanja).
• Položite cijepani proizvod do granične tračnice (16)
i na okretni stol (14).
• Materijal fiksirajte zateznim napravama (7) na ne-
pokretnom stolu za piljenje (15) kako biste spriječili
premještanje tijekom postupka rezanja.
• Deblokirajte zapornu sklopku (3) i pritisnite
glavnu sklopku (2) kako biste uključili motor.
• Ako je vlačna vodilica fiksirana (21): Pomičite gla-
vu stroja (4) s pomoću ručke (1) jednoliko i s laganim
pritiskanjem prema dolje dok list pile (6) ne prereže
izradak.
