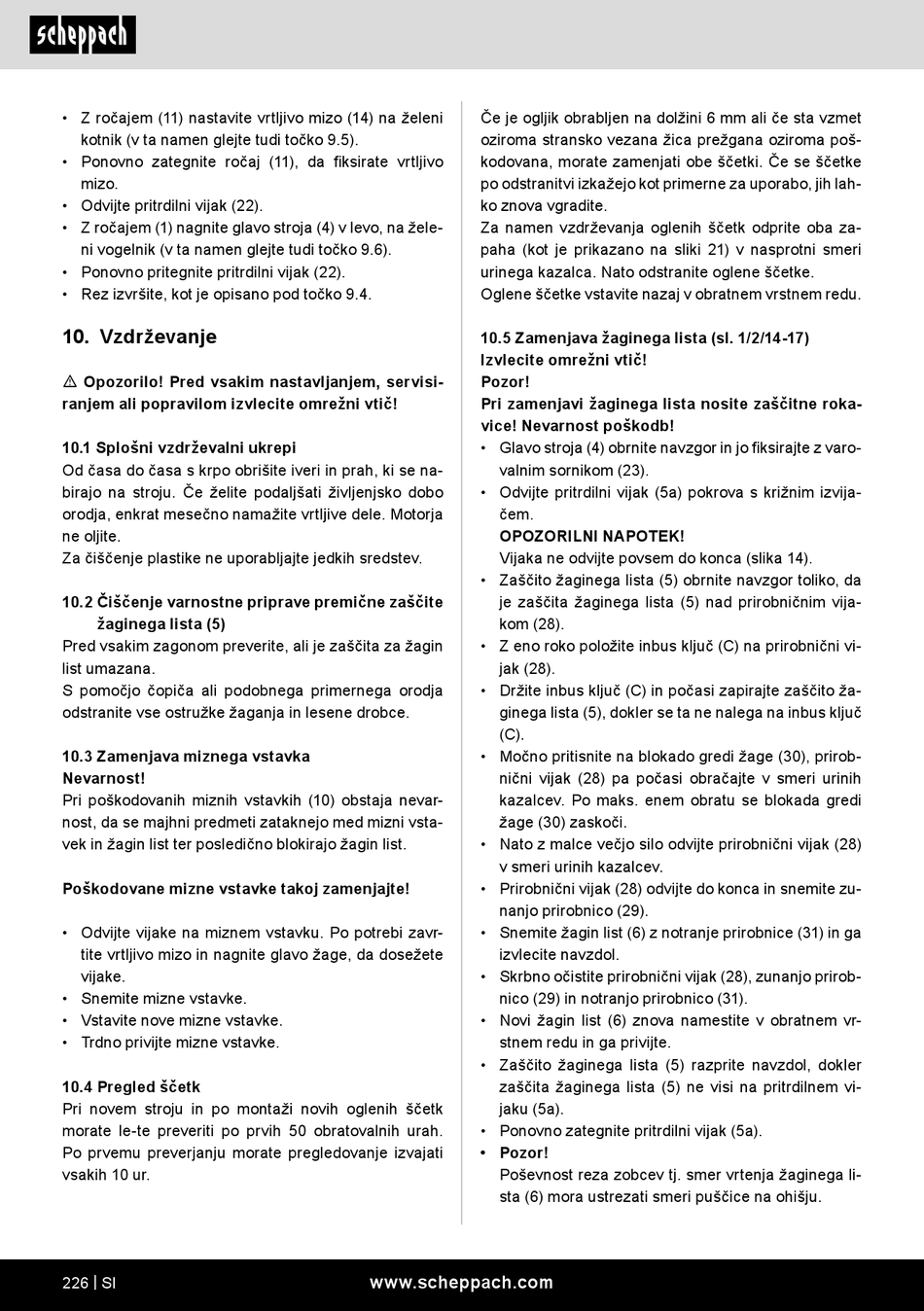

Scheppach HM216SPX Original Bedienungsanleitung Seite 226

• Z ročajem (11) nastavite vrtljivo mizo (14) na želeni
kotnik (v ta namen glejte tudi točko 9.5).
• Ponovno zategnite ročaj (11), da fiksirate vrtljivo
mizo.
• Odvijte pritrdilni vijak (22).
• Z ročajem (1) nagnite glavo stroja (4) v levo, na žele-
ni vogelnik (v ta namen glejte tudi točko 9.6).
• Ponovno pritegnite pritrdilni vijak (22).
• Rez izvršite, kot je opisano pod točko 9.4.
10. Vzdrževanje
m Opozorilo! Pred vsakim nastavljanjem, servisi-
ranjem ali popravilom izvlecite omrežni vtič!
10.1 Splošni vzdrževalni ukrepi
Od časa do časa s krpo obrišite iveri in prah, ki se na-
birajo na stroju. Če želite podaljšati življenjsko dobo
orodja, enkrat mesečno namažite vrtljive dele. Motorja
ne oljite.
Za čiščenje plastike ne uporabljajte jedkih sredstev.
10.2 Čiščenje varnostne priprave premične zaščite
žaginega lista (5)
Pred vsakim zagonom preverite, ali je zaščita za žagin
list umazana.
S pomočjo čopiča ali podobnega primernega orodja
odstranite vse ostružke žaganja in lesene drobce.
10.3 Zamenjava miznega vstavka
Nevarnost!
Pri poškodovanih miznih vstavkih (10) obstaja nevar-
nost, da se majhni predmeti zataknejo med mizni vsta-
vek in žagin list ter posledično blokirajo žagin list.
Poškodovane mizne vstavke takoj zamenjajte!
• Odvijte vijake na miznem vstavku. Po potrebi zavr-
tite vrtljivo mizo in nagnite glavo žage, da dosežete
vijake.
• Snemite mizne vstavke.
• Vstavite nove mizne vstavke.
• Trdno privijte mizne vstavke.
10.4 Pregled ščetk
Pri novem stroju in po montaži novih oglenih ščetk
morate le-te preveriti po prvih 50 obratovalnih urah.
Po prvemu preverjanju morate pregledovanje izvajati
vsakih 10 ur.
226 | SI
Če je ogljik obrabljen na dolžini 6 mm ali če sta vzmet
oziroma stransko vezana žica prežgana oziroma poš-
kodovana, morate zamenjati obe ščetki. Če se ščetke
po odstranitvi izkažejo kot primerne za uporabo, jih lah-
ko znova vgradite.
Za namen vzdrževanja oglenih ščetk odprite oba za-
paha (kot je prikazano na sliki 21) v nasprotni smeri
urinega kazalca. Nato odstranite oglene ščetke.
Oglene ščetke vstavite nazaj v obratnem vrstnem redu.
10.5 Zamenjava žaginega lista (sl. 1/2/14-17)
Izvlecite omrežni vtič!
Pozor!
Pri zamenjavi žaginega lista nosite zaščitne roka-
vice! Nevarnost poškodb!
• Glavo stroja (4) obrnite navzgor in jo fiksirajte z varo-
valnim sornikom (23).
• Odvijte pritrdilni vijak (5a) pokrova s križnim izvija-
čem.
OPOZORILNI NAPOTEK!
Vijaka ne odvijte povsem do konca (slika 14).
• Zaščito žaginega lista (5) obrnite navzgor toliko, da
je zaščita žaginega lista (5) nad prirobničnim vija-
kom (28).
• Z eno roko položite inbus ključ (C) na prirobnični vi-
jak (28).
• Držite inbus ključ (C) in počasi zapirajte zaščito ža-
ginega lista (5), dokler se ta ne nalega na inbus ključ
(C).
• Močno pritisnite na blokado gredi žage (30), prirob-
nični vijak (28) pa počasi obračajte v smeri urinih
kazalcev. Po maks. enem obratu se blokada gredi
žage (30) zaskoči.
• Nato z malce večjo silo odvijte prirobnični vijak (28)
v smeri urinih kazalcev.
• Prirobnični vijak (28) odvijte do konca in snemite zu-
nanjo prirobnico (29).
• Snemite žagin list (6) z notranje prirobnice (31) in ga
izvlecite navzdol.
• Skrbno očistite prirobnični vijak (28), zunanjo prirob-
nico (29) in notranjo prirobnico (31).
• Novi žagin list (6) znova namestite v obratnem vr-
stnem redu in ga privijte.
• Zaščito žaginega lista (5) razprite navzdol, dokler
zaščita žaginega lista (5) ne visi na pritrdilnem vi-
jaku (5a).
• Ponovno zategnite pritrdilni vijak (5a).
• Pozor!
Poševnost reza zobcev tj. smer vrtenja žaginega li-
sta (6) mora ustrezati smeri puščice na ohišju.
