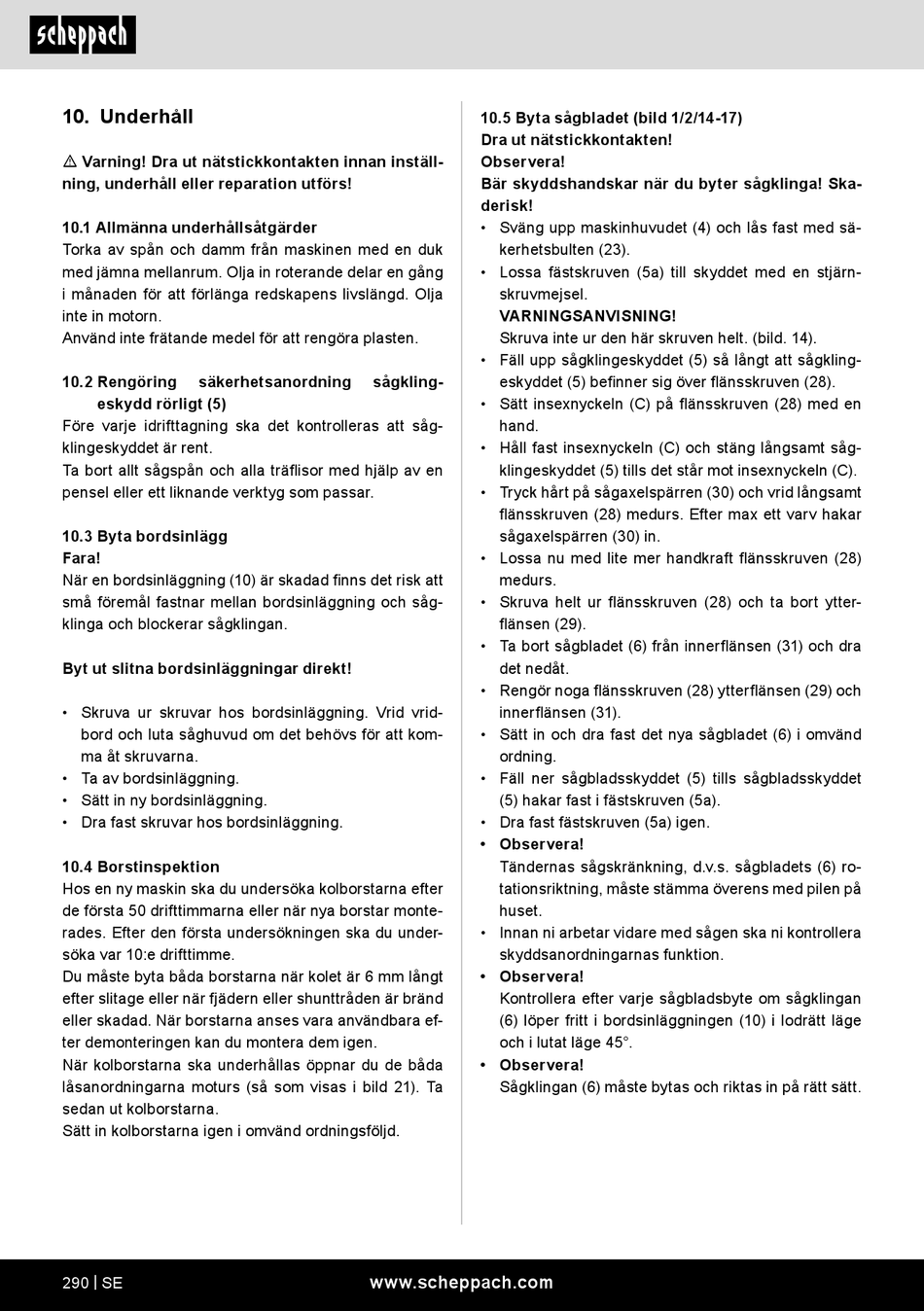

10. Underhåll
m Varning! Dra ut nätstickkontakten innan inställ-
ning, underhåll eller reparation utförs!
10.1 Allmänna underhållsåtgärder
Torka av spån och damm från maskinen med en duk
med jämna mellanrum. Olja in roterande delar en gång
i månaden för att förlänga redskapens livslängd. Olja
inte in motorn.
Använd inte frätande medel för att rengöra plasten.
10.2 Rengöring säkerhetsanordning
eskydd rörligt (5)
Före varje idrifttagning ska det kontrolleras att såg-
klingeskyddet är rent.
Ta bort allt sågspån och alla träflisor med hjälp av en
pensel eller ett liknande verktyg som passar.
10.3 Byta bordsinlägg
Fara!
När en bordsinläggning (10) är skadad finns det risk att
små föremål fastnar mellan bordsinläggning och såg-
klinga och blockerar sågklingan.
Byt ut slitna bordsinläggningar direkt!
• Skruva ur skruvar hos bordsinläggning. Vrid vrid-
bord och luta såghuvud om det behövs för att kom-
ma åt skruvarna.
• Ta av bordsinläggning.
• Sätt in ny bordsinläggning.
• Dra fast skruvar hos bordsinläggning.
10.4 Borstinspektion
Hos en ny maskin ska du undersöka kolborstarna efter
de första 50 drifttimmarna eller när nya borstar monte-
rades. Efter den första undersökningen ska du under-
söka var 10:e drifttimme.
Du måste byta båda borstarna när kolet är 6 mm långt
efter slitage eller när fjädern eller shunttråden är bränd
eller skadad. När borstarna anses vara användbara ef-
ter demonteringen kan du montera dem igen.
När kolborstarna ska underhållas öppnar du de båda
låsanordningarna moturs (så som visas i bild 21). Ta
sedan ut kolborstarna.
Sätt in kolborstarna igen i omvänd ordningsföljd.
290 | SE
10.5 Byta sågbladet (bild 1/2/14-17)
Dra ut nätstickkontakten!
Observera!
Bär skyddshandskar när du byter sågklinga! Ska-
derisk!
• Sväng upp maskinhuvudet (4) och lås fast med sä-
kerhetsbulten (23).
• Lossa fästskruven (5a) till skyddet med en stjärn-
skruvmejsel.
VARNINGSANVISNING!
Skruva inte ur den här skruven helt. (bild. 14).
• Fäll upp sågklingeskyddet (5) så långt att sågkling-
sågkling-
eskyddet (5) befinner sig över flänsskruven (28).
• Sätt insexnyckeln (C) på flänsskruven (28) med en
hand.
• Håll fast insexnyckeln (C) och stäng långsamt såg-
klingeskyddet (5) tills det står mot insexnyckeln (C).
• Tryck hårt på sågaxelspärren (30) och vrid långsamt
flänsskruven (28) medurs. Efter max ett varv hakar
sågaxelspärren (30) in.
• Lossa nu med lite mer handkraft flänsskruven (28)
medurs.
• Skruva helt ur flänsskruven (28) och ta bort ytter-
flänsen (29).
• Ta bort sågbladet (6) från innerflänsen (31) och dra
det nedåt.
• Rengör noga flänsskruven (28) ytterflänsen (29) och
innerflänsen (31).
• Sätt in och dra fast det nya sågbladet (6) i omvänd
ordning.
• Fäll ner sågbladsskyddet (5) tills sågbladsskyddet
(5) hakar fast i fästskruven (5a).
• Dra fast fästskruven (5a) igen.
• Observera!
Tändernas sågskränkning, d.v.s. sågbladets (6) ro-
tationsriktning, måste stämma överens med pilen på
huset.
• Innan ni arbetar vidare med sågen ska ni kontrollera
skyddsanordningarnas funktion.
• Observera!
Kontrollera efter varje sågbladsbyte om sågklingan
(6) löper fritt i bordsinläggningen (10) i lodrätt läge
och i lutat läge 45°.
• Observera!
Sågklingan (6) måste bytas och riktas in på rätt sätt.
