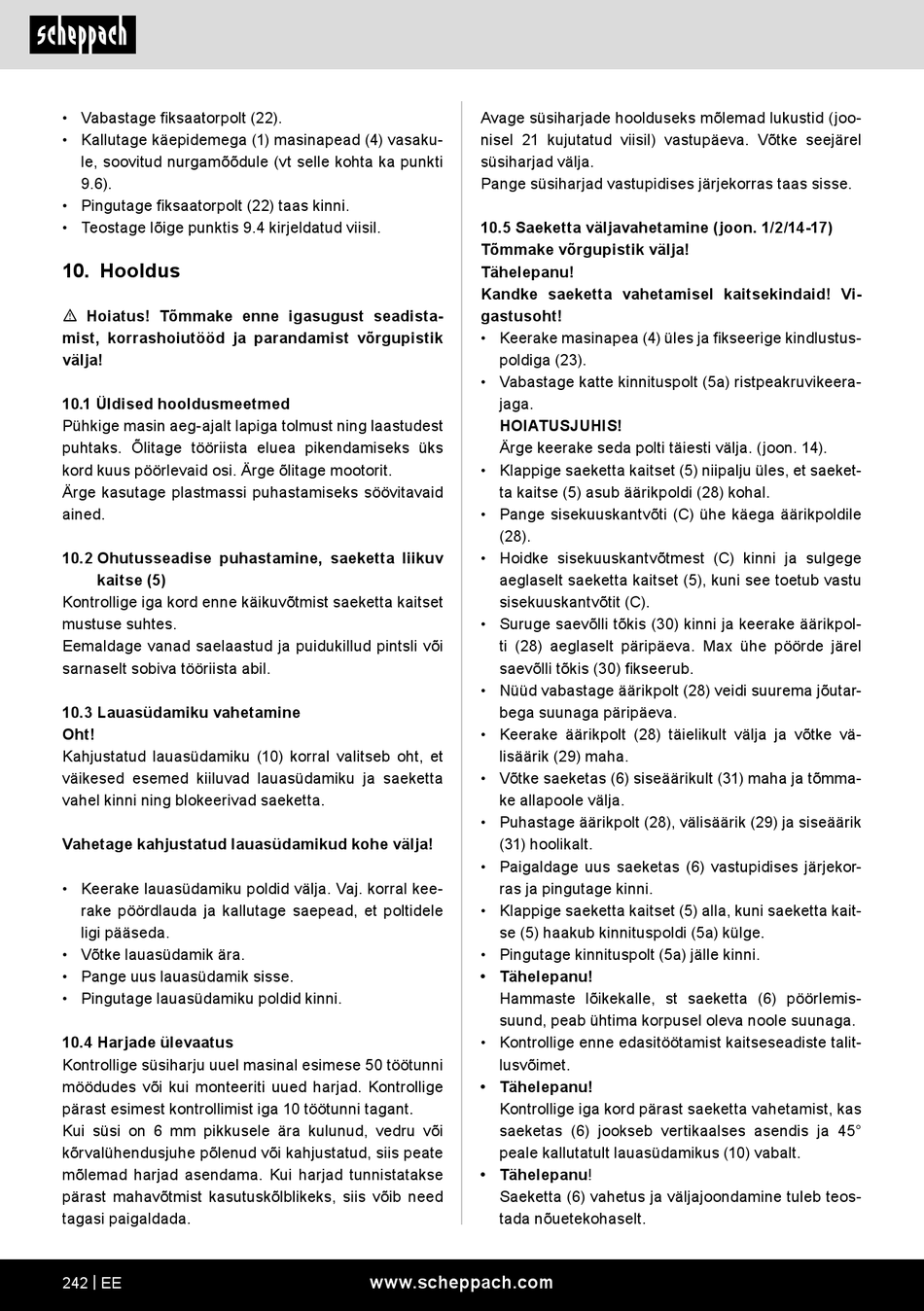

• Vabastage fiksaatorpolt (22).
• Kallutage käepidemega (1) masinapead (4) vasaku-
le, soovitud nurgamõõdule (vt selle kohta ka punkti
9.6).
• Pingutage fiksaatorpolt (22) taas kinni.
• Teostage lõige punktis 9.4 kirjeldatud viisil.
10. Hooldus
m Hoiatus! Tõmmake enne igasugust seadista-
mist, korrashoiutööd ja parandamist võrgupistik
välja!
10.1 Üldised hooldusmeetmed
Pühkige masin aeg-ajalt lapiga tolmust ning laastudest
puhtaks. Õlitage tööriista eluea pikendamiseks üks
kord kuus pöörlevaid osi. Ärge õlitage mootorit.
Ärge kasutage plastmassi puhastamiseks söövitavaid
ained.
10.2 Ohutusseadise puhastamine, saeketta liikuv
kaitse (5)
Kontrollige iga kord enne käikuvõtmist saeketta kaitset
mustuse suhtes.
Eemaldage vanad saelaastud ja puidukillud pintsli või
sarnaselt sobiva tööriista abil.
10.3 Lauasüdamiku vahetamine
Oht!
Kahjustatud lauasüdamiku (10) korral valitseb oht, et
väikesed esemed kiiluvad lauasüdamiku ja saeketta
vahel kinni ning blokeerivad saeketta.
Vahetage kahjustatud lauasüdamikud kohe välja!
• Keerake lauasüdamiku poldid välja. Vaj. korral kee-
rake pöördlauda ja kallutage saepead, et poltidele
ligi pääseda.
• Võtke lauasüdamik ära.
• Pange uus lauasüdamik sisse.
• Pingutage lauasüdamiku poldid kinni.
10.4 Harjade ülevaatus
Kontrollige süsiharju uuel masinal esimese 50 töötunni
möödudes või kui monteeriti uued harjad. Kontrollige
pärast esimest kontrollimist iga 10 töötunni tagant.
Kui süsi on 6 mm pikkusele ära kulunud, vedru või
kõrvalühendusjuhe põlenud või kahjustatud, siis peate
mõlemad harjad asendama. Kui harjad tunnistatakse
pärast mahavõtmist kasutuskõlblikeks, siis võib need
tagasi paigaldada.
242 | EE
Avage süsiharjade hoolduseks mõlemad lukustid (joo-
nisel 21 kujutatud viisil) vastupäeva. Võtke seejärel
süsiharjad välja.
Pange süsiharjad vastupidises järjekorras taas sisse.
10.5 Saeketta väljavahetamine (joon. 1/2/14-17)
Tõmmake võrgupistik välja!
Tähelepanu!
Kandke saeketta vahetamisel kaitsekindaid! Vi-
gastusoht!
• Keerake masinapea (4) üles ja fikseerige kindlustus-
poldiga (23).
• Vabastage katte kinnituspolt (5a) ristpeakruvikeera-
jaga.
HOIATUSJUHIS!
Ärge keerake seda polti täiesti välja. (joon. 14).
• Klappige saeketta kaitset (5) niipalju üles, et saeket-
ta kaitse (5) asub äärikpoldi (28) kohal.
• Pange sisekuuskantvõti (C) ühe käega äärikpoldile
(28).
• Hoidke sisekuuskantvõtmest (C) kinni ja sulgege
aeglaselt saeketta kaitset (5), kuni see toetub vastu
sisekuuskantvõtit (C).
• Suruge saevõlli tõkis (30) kinni ja keerake äärikpol-
ti (28) aeglaselt päripäeva. Max ühe pöörde järel
saevõlli tõkis (30) fikseerub.
• Nüüd vabastage äärikpolt (28) veidi suurema jõutar-
bega suunaga päripäeva.
• Keerake äärikpolt (28) täielikult välja ja võtke vä-
lisäärik (29) maha.
• Võtke saeketas (6) siseäärikult (31) maha ja tõmma-
ke allapoole välja.
• Puhastage äärikpolt (28), välisäärik (29) ja siseäärik
(31) hoolikalt.
• Paigaldage uus saeketas (6) vastupidises järjekor-
ras ja pingutage kinni.
• Klappige saeketta kaitset (5) alla, kuni saeketta kait-
se (5) haakub kinnituspoldi (5a) külge.
• Pingutage kinnituspolt (5a) jälle kinni.
• Tähelepanu!
Hammaste lõikekalle, st saeketta (6) pöörlemis-
suund, peab ühtima korpusel oleva noole suunaga.
• Kontrollige enne edasitöötamist kaitseseadiste talit-
lusvõimet.
• Tähelepanu!
Kontrollige iga kord pärast saeketta vahetamist, kas
saeketas (6) jookseb vertikaalses asendis ja 45°
peale kallutatult lauasüdamikus (10) vabalt.
• Tähelepanu!
Saeketta (6) vahetus ja väljajoondamine tuleb teos-
tada nõuetekohaselt.
