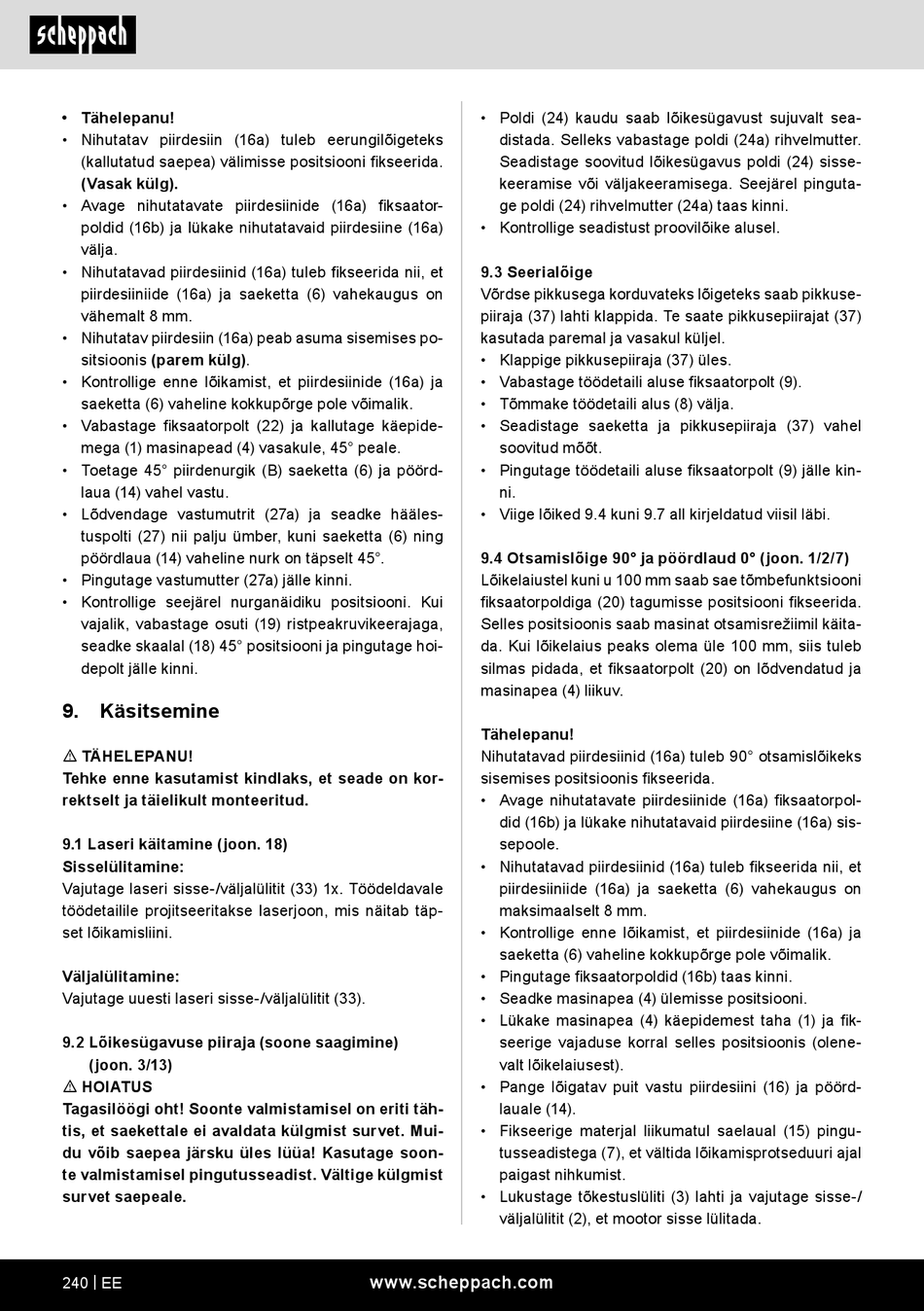

• Tähelepanu!
• Nihutatav piirdesiin (16a) tuleb eerungilõigeteks
(kallutatud saepea) välimisse positsiooni fikseerida.
(Vasak külg).
• Avage nihutatavate piirdesiinide (16a) fiksaator-
poldid (16b) ja lükake nihutatavaid piirdesiine (16a)
välja.
• Nihutatavad piirdesiinid (16a) tuleb fikseerida nii, et
piirdesiiniide (16a) ja saeketta (6) vahekaugus on
vähemalt 8 mm.
• Nihutatav piirdesiin (16a) peab asuma sisemises po-
sitsioonis (parem külg).
• Kontrollige enne lõikamist, et piirdesiinide (16a) ja
saeketta (6) vaheline kokkupõrge pole võimalik.
• Vabastage fiksaatorpolt (22) ja kallutage käepide-
mega (1) masinapead (4) vasakule, 45° peale.
• Toetage 45° piirdenurgik (B) saeketta (6) ja pöörd-
laua (14) vahel vastu.
• Lõdvendage vastumutrit (27a) ja seadke hääles-
tuspolti (27) nii palju ümber, kuni saeketta (6) ning
pöördlaua (14) vaheline nurk on täpselt 45°.
• Pingutage vastumutter (27a) jälle kinni.
• Kontrollige seejärel nurganäidiku positsiooni. Kui
vajalik, vabastage osuti (19) ristpeakruvikeerajaga,
seadke skaalal (18) 45° positsiooni ja pingutage hoi-
depolt jälle kinni.
9. Käsitsemine
m TÄHELEPANU!
Tehke enne kasutamist kindlaks, et seade on kor-
rektselt ja täielikult monteeritud.
9.1 Laseri käitamine (joon. 18)
Sisselülitamine:
Vajutage laseri sisse-/väljalülitit (33) 1x. Töödeldavale
töödetailile projitseeritakse laserjoon, mis näitab täp-
set lõikamisliini.
Väljalülitamine:
Vajutage uuesti laseri sisse-/väljalülitit (33).
9.2 Lõikesügavuse piiraja (soone saagimine)
(joon. 3/13)
m HOIATUS
Tagasilöögi oht! Soonte valmistamisel on eriti täh-
tis, et saekettale ei avaldata külgmist survet. Mui-
du võib saepea järsku üles lüüa! Kasutage soon-
te valmistamisel pingutusseadist. Vältige külgmist
survet saepeale.
240 | EE
• Poldi (24) kaudu saab lõikesügavust sujuvalt sea-
distada. Selleks vabastage poldi (24a) rihvelmutter.
Seadistage soovitud lõikesügavus poldi (24) sisse-
keeramise või väljakeeramisega. Seejärel pinguta-
ge poldi (24) rihvelmutter (24a) taas kinni.
• Kontrollige seadistust proovilõike alusel.
9.3 Seerialõige
Võrdse pikkusega korduvateks lõigeteks saab pikkuse-
piiraja (37) lahti klappida. Te saate pikkusepiirajat (37)
kasutada paremal ja vasakul küljel.
• Klappige pikkusepiiraja (37) üles.
• Vabastage töödetaili aluse fiksaatorpolt (9).
• Tõmmake töödetaili alus (8) välja.
• Seadistage saeketta ja pikkusepiiraja (37) vahel
soovitud mõõt.
• Pingutage töödetaili aluse fiksaatorpolt (9) jälle kin-
ni.
• Viige lõiked 9.4 kuni 9.7 all kirjeldatud viisil läbi.
9.4 Otsamislõige 90° ja pöördlaud 0° (joon. 1/2/7)
Lõikelaiustel kuni u 100 mm saab sae tõmbefunktsiooni
fiksaatorpoldiga (20) tagumisse positsiooni fikseerida.
Selles positsioonis saab masinat otsamisrežiimil käita-
da. Kui lõikelaius peaks olema üle 100 mm, siis tuleb
silmas pidada, et fiksaatorpolt (20) on lõdvendatud ja
masinapea (4) liikuv.
Tähelepanu!
Nihutatavad piirdesiinid (16a) tuleb 90° otsamislõikeks
sisemises positsioonis fikseerida.
• Avage nihutatavate piirdesiinide (16a) fiksaatorpol-
did (16b) ja lükake nihutatavaid piirdesiine (16a) sis-
sepoole.
• Nihutatavad piirdesiinid (16a) tuleb fikseerida nii, et
piirdesiiniide (16a) ja saeketta (6) vahekaugus on
maksimaalselt 8 mm.
• Kontrollige enne lõikamist, et piirdesiinide (16a) ja
saeketta (6) vaheline kokkupõrge pole võimalik.
• Pingutage fiksaatorpoldid (16b) taas kinni.
• Seadke masinapea (4) ülemisse positsiooni.
• Lükake masinapea (4) käepidemest taha (1) ja fik-
seerige vajaduse korral selles positsioonis (olene-
valt lõikelaiusest).
• Pange lõigatav puit vastu piirdesiini (16) ja pöörd-
lauale (14).
• Fikseerige materjal liikumatul saelaual (15) pingu-
tusseadistega (7), et vältida lõikamisprotseduuri ajal
paigast nihkumist.
• Lukustage tõkestuslüliti (3) lahti ja vajutage sisse-/
väljalülitit (2), et mootor sisse lülitada.
