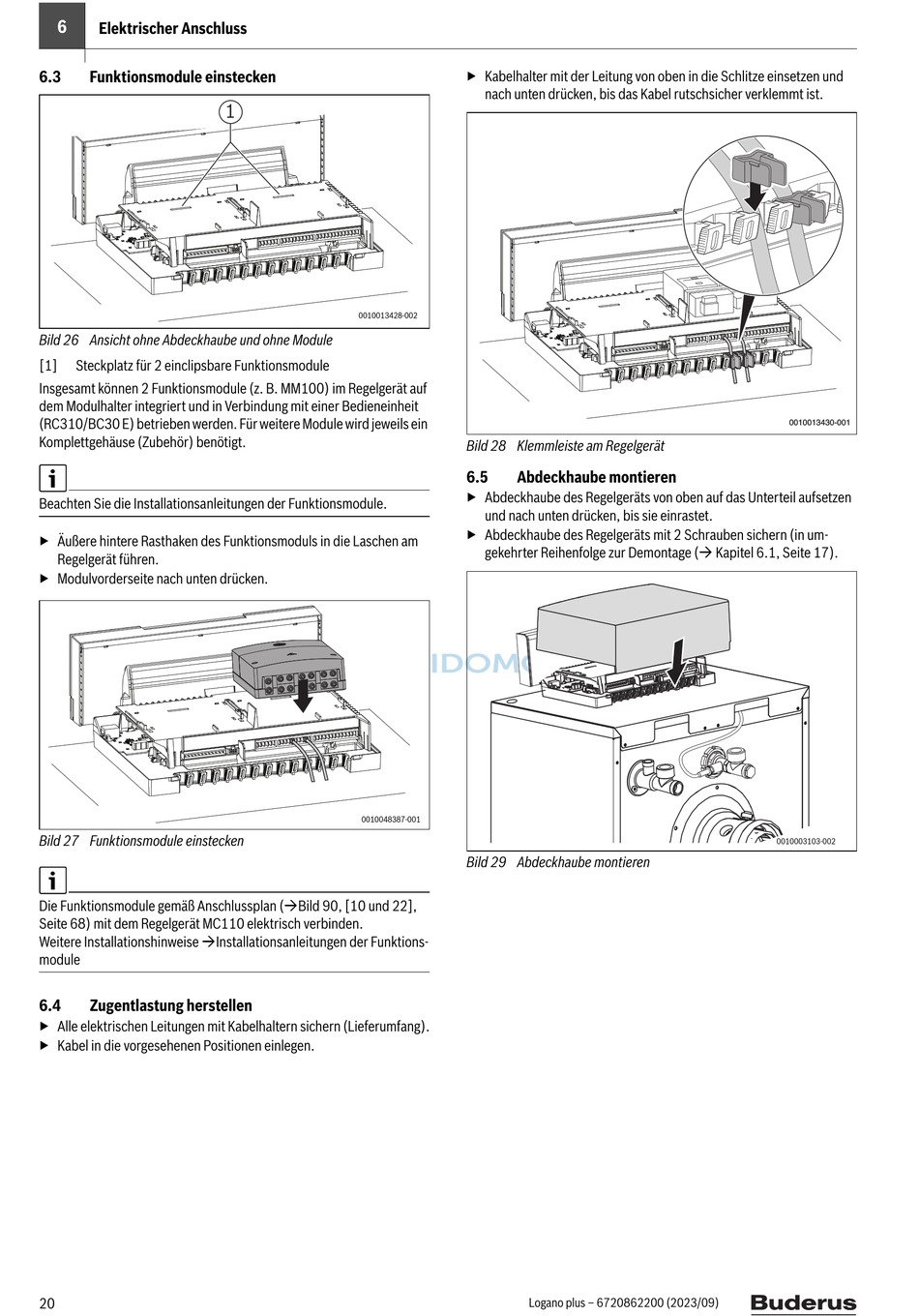

6
Elektrischer Anschluss
6.3

Funktionsmodule einstecken

Bild 26 Ansicht ohne Abdeckhaube und ohne Module
[1] Steckplatz für 2 einclipsbare Funktionsmodule
Insgesamt können 2 Funktionsmodule (z. B. MM100) im Regelgerät auf
dem Modulhalter integriert und in Verbindung mit einer Bedieneinheit
(RC310/BC30 E) betrieben werden. Für weitere Module wird jeweils ein
Komplettgehäuse (Zubehör) benötigt.
Beachten Sie die Installationsanleitungen der Funktionsmodule.
▶ Äußere hintere Rasthaken des Funktionsmoduls in die Laschen am
Regelgerät führen.
▶ Modulvorderseite nach unten drücken.
Bild 27 Funktionsmodule einstecken
Die Funktionsmodule gemäß Anschlussplan (Bild 90, [10 und 22],
Seite 68) mit dem Regelgerät MC110 elektrisch verbinden.
Weitere Installationshinweise Installationsanleitungen der Funktions-
module
6.4

Zugentlastung herstellen

▶ Alle elektrischen Leitungen mit Kabelhaltern sichern (Lieferumfang).
▶ Kabel in die vorgesehenen Positionen einlegen.
20
1
0010013428-002
0010048387-001
▶ Kabelhalter mit der Leitung von oben in die Schlitze einsetzen und
nach unten drücken, bis das Kabel rutschsicher verklemmt ist.
Bild 28 Klemmleiste am Regelgerät
6.5

Abdeckhaube montieren

▶ Abdeckhaube des Regelgeräts von oben auf das Unterteil aufsetzen
und nach unten drücken, bis sie einrastet.
▶ Abdeckhaube des Regelgeräts mit 2 Schrauben sichern (in um-
gekehrter Reihenfolge zur Demontage ( Kapitel 6.1, Seite 17).
Bild 29 Abdeckhaube montieren
Logano plus – 6720862200 (2023/09)
0010013430-001
0010003103-002
