Buderus Logano plus GB212-22/6 Installations- Und Wartungsanleitung Für Den Fachmann Seite 39

9
Einstellungen im Servicemenü
Menüpunkt Einstellbereich
Raumeinfluss Aus: Außentemperaturgeführte Regelung arbeitet unab-
hängig von der Raumtemperatur.
1 ... 3 ... 10 K: Abweichungen der Raumtemperatur in der
eingestellten Höhe werden durch Parallelverschiebung der
Heizkurve ausgeglichen (nur geeignet, wenn die Bedien-
einheit in einem geeigneten Referenzraum installiert ist).
Je höher der Einstellwert ist, umso größer ist die Gewich-
tung der Raumtemperaturabweichung und der maximal
mögliche Einfluss der Raumtemperatur auf die Heizkurve.
Raumtemperatur- – 10 ... 0 ... 10 K: Parallelverschiebung der Heizkurve
Offset (z. B., wenn die mit einem Thermometer gemessene Raum-
temperatur vom eingestellten Sollwert abweicht)
Schnellaufheizung Aus: Keine Überhöhung der Vorlauftemperatur am Beginn
einer Aufheizphase.
0 ... 100 %: Die Schnellaufheizung beschleunigt das Auf-
heizen nach einer Absenkphase. Je höher der Einstellwert
ist, umso größer ist die Überhöhung der Vorlauftemperatur
am Beginn einer Aufheizphase. Die eingestellte Gebäude-
art wirkt sich auf die Dauer der Überhöhung aus. Diese Ein-
stellung ist nur verfügbar, wenn der Raumeinfluss
ausgeschaltet ist. Wenn ein geeigneter Raumtemperatur-
fühler (Fernbedienung im Wohnraum) installiert ist, ist die
Aktivierung des Raumeinflusses sinnvoller als die Schnel-
laufheizung.
Tab. 15 Menü Heizkurve einstellen
Optimierte Heizkurve
Die optimierte Heizkurve (Regelungsart: Außentemperaturgeführt)
ist eine nach oben gekrümmte Kurve, die auf der genauen Zuordnung der
Vorlauftemperatur zur entsprechenden Außentemperatur basiert.
60
C
50
2
40
30
20
+20 +10

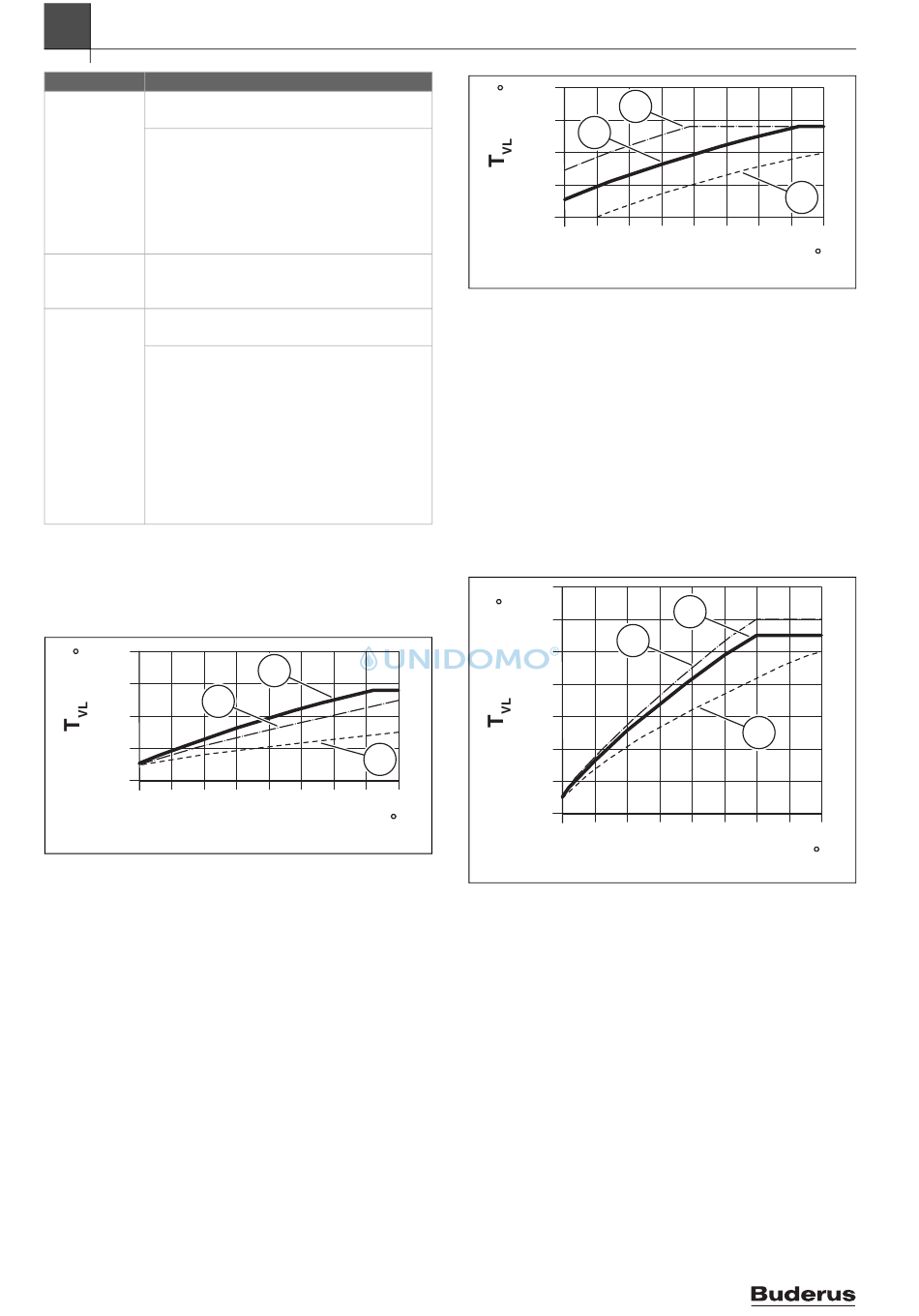

Bild 57 Einstellung der Heizkurve für Fußbodenheizung
Steigung über Auslegungstemperatur T
temperatur T
A,min
36
1
3
0 -10 -20
T C
A
0010005494-001
und minimale Außen-
AL
60
C
4
50
1
40
30
20
+20 +10
Bild 58 Einstellung der Heizkurve für Fußbodenheizung
Parallelverschiebung über Raumtemperatur-Offset oder ge-
wünschte Raumtemperatur
T Außentemperatur
A
T Vorlauftemperatur
VL
[1] Einstellung: T = 45 °C, T
AL
zung bei T = 48 °C
VL,max
[2] Einstellung: T = 40 °C, T
AL
[3] Einstellung: T = 35 °C, T
AL
[4] Parallelverschiebung der Grundkurve [1] durch Veränderung des
Offsets um +3 oder Erhöhen der gewünschten Raumtemperatur,
Begrenzung bei T = 48 °C
VL,max
[5] Parallelverschiebung der Grundkurve [1] durch Veränderung des
Offsets um -3 oder Reduzieren der gewünschten Raumtempera-
tur
90
C
80
2
70
60
50
40
30
20
+20 +10
Bild 59 Einstellung der Heizkurve für Heizkörper
Steigung über Auslegungstemperatur T
temperatur T
A,min
Logano plus – 6720862200 (2023/09)
5
0 -10 -20
T
A
0010004364-001
= –10 °C (Grundkurve), Begren-
A,min
= –10 °C
A,min
= –20 °C
A,min
1
3
0 -10 -20
T
A
0010004365-001
und minimale Außen-
AL
C
C
