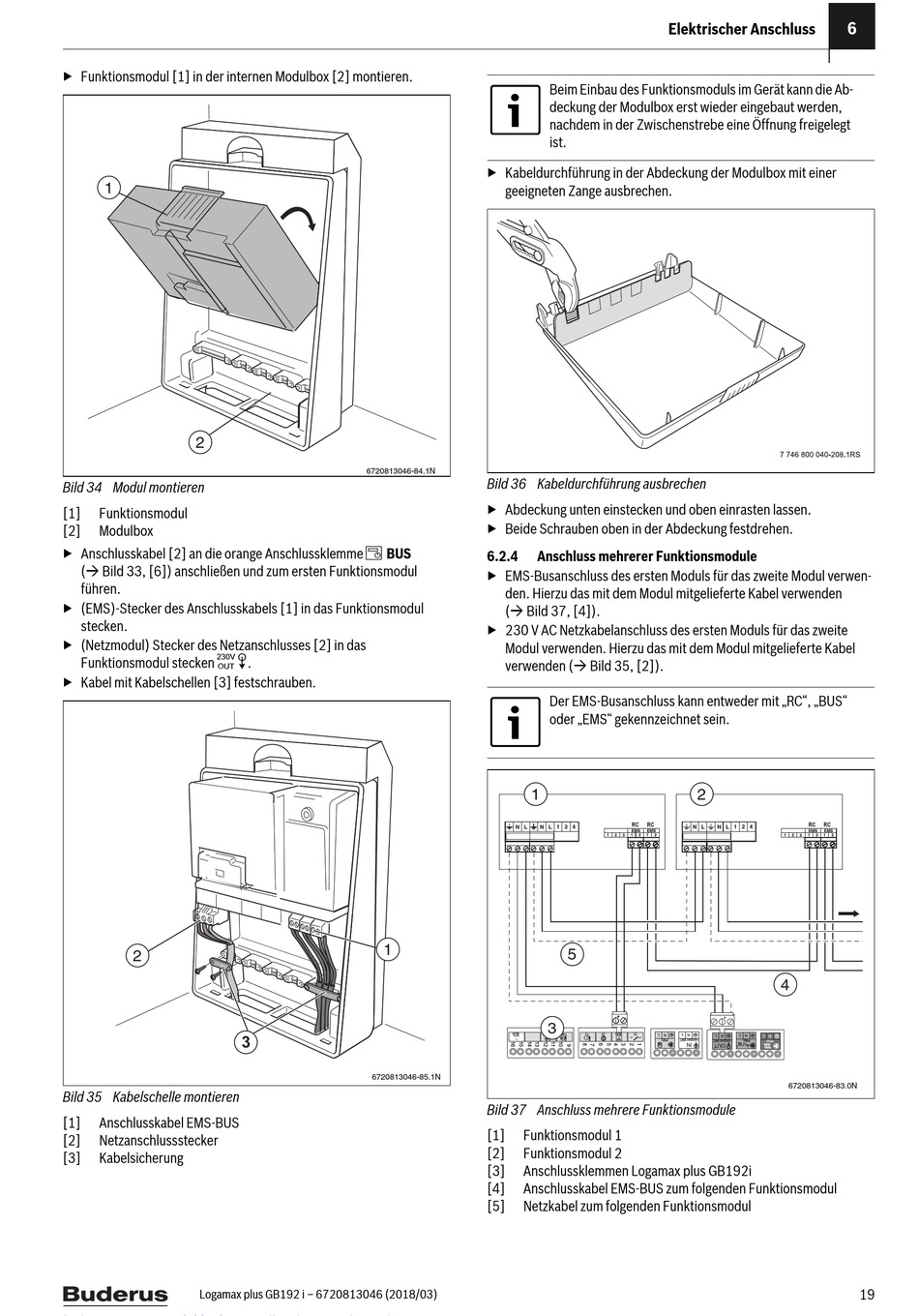

▶ Funktionsmodul [1] in der internen Modulbox [2] montieren.
1
2
Bild 34 Modul montieren
[1] Funktionsmodul
[2] Modulbox
▶ Anschlusskabel [2] an die orange Anschlussklemme ? BUS
( Bild 33, [6]) anschließen und zum ersten Funktionsmodul
führen.
▶ (EMS)-Stecker des Anschlusskabels [1] in das Funktionsmodul
stecken.
▶ (Netzmodul) Stecker des Netzanschlusses [2] in das
=
Funktionsmodul stecken
▶ Kabel mit Kabelschellen [3] festschrauben.
2
Bild 35 Kabelschelle montieren
[1] Anschlusskabel EMS-BUS
[2] Netzanschlussstecker
[3] Kabelsicherung
Logamax plus GB192 i – 6720813046 (2018/03)
6720813046-84.1N
.
1
3
6720813046-85.1N
Beim Einbau des Funktionsmoduls im Gerät kann die Ab-
deckung der Modulbox erst wieder eingebaut werden,
nachdem in der Zwischenstrebe eine Öffnung freigelegt
ist.
▶ Kabeldurchführung in der Abdeckung der Modulbox mit einer
geeigneten Zange ausbrechen.
Bild 36 Kabeldurchführung ausbrechen
▶ Abdeckung unten einstecken und oben einrasten lassen.
▶ Beide Schrauben oben in der Abdeckung festdrehen.
6.2.4

Anschluss mehrerer Funktionsmodule

▶ EMS-Busanschluss des ersten Moduls für das zweite Modul verwen-
den. Hierzu das mit dem Modul mitgelieferte Kabel verwenden
( Bild 37, [4]).
▶ 230 V AC Netzkabelanschluss des ersten Moduls für das zweite
Modul verwenden. Hierzu das mit dem Modul mitgelieferte Kabel
verwenden ( Bild 35, [2]).
Der EMS-Busanschluss kann entweder mit „RC", „BUS"
oder „EMS" gekennzeichnet sein.
1
5
3
Bild 37 Anschluss mehrere Funktionsmodule
[1] Funktionsmodul 1
[2] Funktionsmodul 2
[3] Anschlussklemmen Logamax plus GB192i
[4] Anschlusskabel EMS-BUS zum folgenden Funktionsmodul
[5] Netzkabel zum folgenden Funktionsmodul
Elektrischer Anschluss
2
4
/
6720813046-83.0N
6
