▶ Kabelschellen mit der elektrischen Leitung von oben in die Schlitze
einsetzen und nach unten drücken, bis das Kabel rutschsicher ver-
klemmt ist.

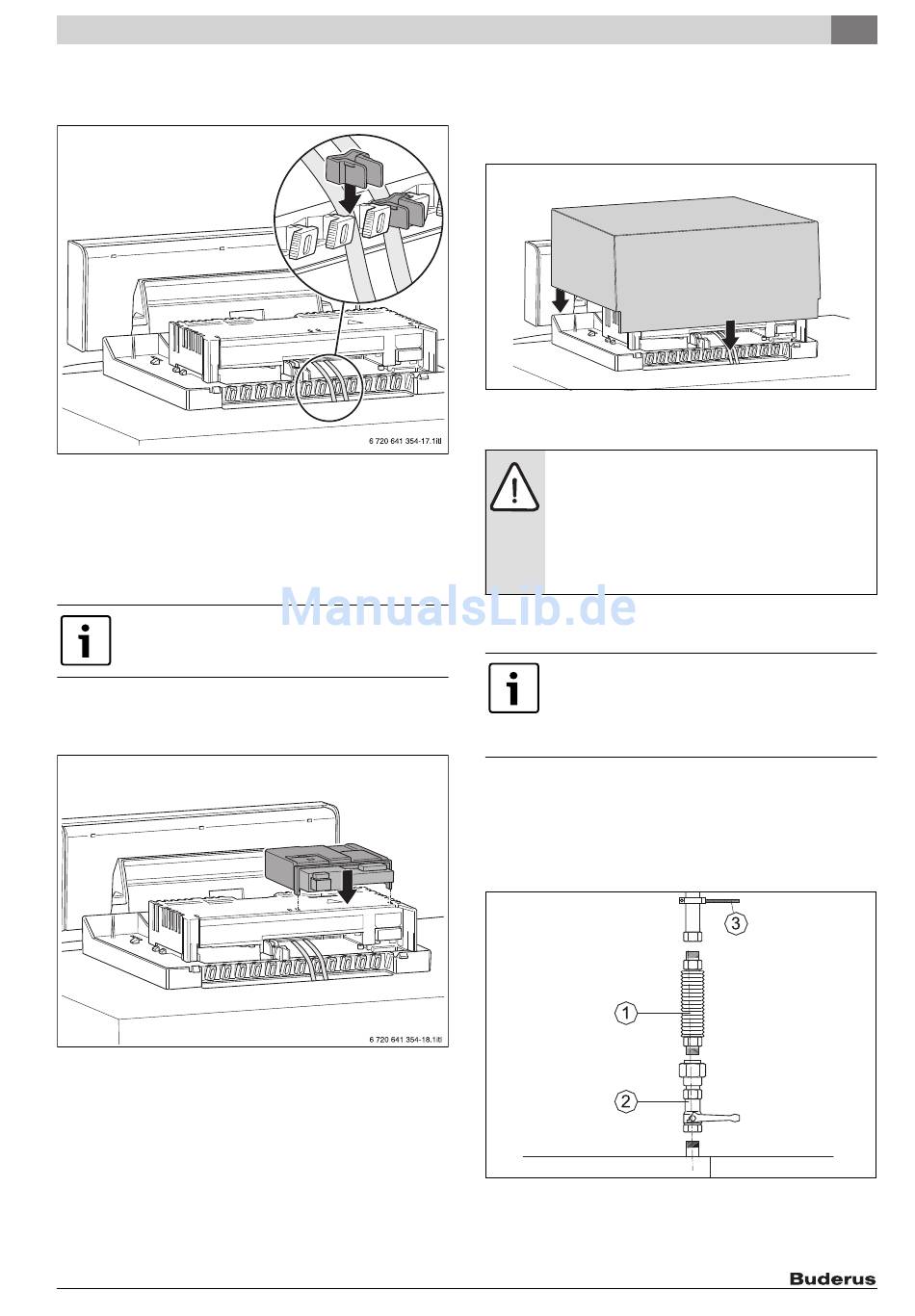

Bild 21 Klemmleiste am Regelgerät
5.9.2
Funktionsmodule einstecken
Insgesamt können zwei Funktionsmodule direkt am Regelgerät einge-
steckt werden. In Verbindung mit einem Systemcontroller können in
dem Regelgerät MC40 zwei Funktionsmodule betrieben werden. Für
weitere Ergänzungsmodule wird jeweils ein Komplettgehäuse (Zubehör)
benötigt.
Beachten Sie die Installationsanleitungen der Funktions-
module.
▶ Äußere hintere Rasthaken des Funktionsmoduls in die Laschen am
Regelgerät führen.
▶ Modulvorderseite nach unten drücken.
Bild 22 Funktionsmodule einstecken
Logano plus GB212 – 6 720 810 503 (2015/03)
5.9.3
Abdeckhaube montieren
▶ Abdeckhaube des Regelgeräts von oben auf das Unterteil aufsetzen
und nach unten drücken, bis sie einrastet.
▶ Mit zwei Schrauben die Abdeckhaube des Regelgeräts sichern (in
umgekehrter Reihenfolge zur Demontage, siehe Seite 17).
Bild 23 Abdeckhaube montieren
5.10
Brennstoffversorgung herstellen
GEFAHR: Lebensgefahr durch Explosion entzündlicher
Gase!
▶ Nur qualifiziertes und autorisiertes Personal darf Ar-
beiten an gasführenden Bauteilen ausführen.
▶ Beim Gasanschluss örtliche Vorschriften beachten.
▶ Gasanschlüsse mit zugelassenem Dichtmittel ein-
dichten.
▶ Gashahn R½ [2] in die Gasleitung (GAS) installieren. Gasleitung im
Heizkessel gegen Verdrehen sichern.
Nach örtlichen Vorschriften muss der Einbau einer ther-
mischen Absperreinrichtung (TAE) erfolgen.
Zudem empfehlen wir den Einbau eines Gasfilters und
Kompensators in die Gasleitung nach örtlichen Vor-
schriften.
▶ Kompensator [1] (empfohlen) am Gashahn anschließen.
▶ Gasleitung spannungsfrei am Gasanschluss oder am Kompensator
anschließen.
▶ Gasleitung bauseits so durch Halter befestigen, dass keine Belastung
des Gasanschlusses erfolgt.
▶ Gashahn schließen.
Bild 24 Gasanschluss herstellen
[1]
Kompensator
[2]
Gashahn (hier mit thermischer Absperreinrichtung)
[3]
Rohrschelle
Montage
5
19
