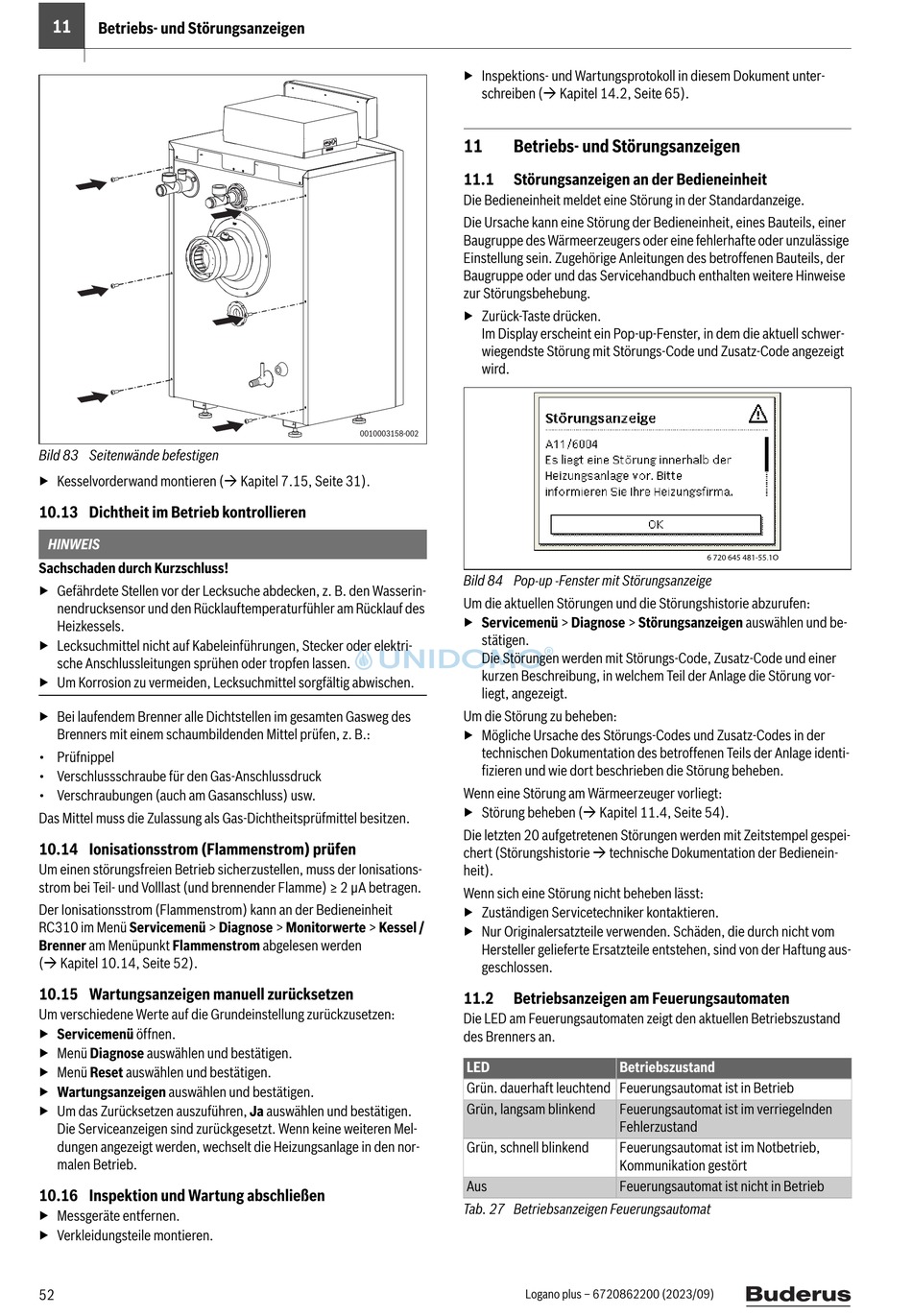

11
Betriebs- und Störungsanzeigen
Bild 83 Seitenwände befestigen
▶ Kesselvorderwand montieren ( Kapitel 7.15, Seite 31).

10.13 Dichtheit im Betrieb kontrollieren

HINWEIS
Sachschaden durch Kurzschluss!
▶ Gefährdete Stellen vor der Lecksuche abdecken, z. B. den Wasserin-
nendrucksensor und den Rücklauftemperaturfühler am Rücklauf des
Heizkessels.
▶ Lecksuchmittel nicht auf Kabeleinführungen, Stecker oder elektri-
sche Anschlussleitungen sprühen oder tropfen lassen.
▶ Um Korrosion zu vermeiden, Lecksuchmittel sorgfältig abwischen.
▶ Bei laufendem Brenner alle Dichtstellen im gesamten Gasweg des
Brenners mit einem schaumbildenden Mittel prüfen, z. B.:
• Prüfnippel
• Verschlussschraube für den Gas-Anschlussdruck
• Verschraubungen (auch am Gasanschluss) usw.
Das Mittel muss die Zulassung als Gas-Dichtheitsprüfmittel besitzen.
10.14 Ionisationsstrom (Flammenstrom) prüfen
Um einen störungsfreien Betrieb sicherzustellen, muss der Ionisations-
strom bei Teil- und Volllast (und brennender Flamme) ≥ 2 μA betragen.
Der Ionisationsstrom (Flammenstrom) kann an der Bedieneinheit
RC310 im Menü Servicemenü > Diagnose > Monitorwerte > Kessel /
Brenner am Menüpunkt Flammenstrom abgelesen werden
( Kapitel 10.14, Seite 52).
10.15 Wartungsanzeigen manuell zurücksetzen
Um verschiedene Werte auf die Grundeinstellung zurückzusetzen:
▶ Servicemenü öffnen.
▶ Menü Diagnose auswählen und bestätigen.
▶ Menü Reset auswählen und bestätigen.
▶ Wartungsanzeigen auswählen und bestätigen.
▶ Um das Zurücksetzen auszuführen, Ja auswählen und bestätigen.
Die Serviceanzeigen sind zurückgesetzt. Wenn keine weiteren Mel-
dungen angezeigt werden, wechselt die Heizungsanlage in den nor-
malen Betrieb.
10.16 Inspektion und Wartung abschließen
▶ Messgeräte entfernen.
▶ Verkleidungsteile montieren.
52
▶ Inspektions- und Wartungsprotokoll in diesem Dokument unter-
schreiben ( Kapitel 14.2, Seite 65).
11 Betriebs- und Störungsanzeigen
11.1 Störungsanzeigen an der Bedieneinheit
Die Bedieneinheit meldet eine Störung in der Standardanzeige.
Die Ursache kann eine Störung der Bedieneinheit, eines Bauteils, einer
Baugruppe des Wärmeerzeugers oder eine fehlerhafte oder unzulässige
Einstellung sein. Zugehörige Anleitungen des betroffenen Bauteils, der
Baugruppe oder und das Servicehandbuch enthalten weitere Hinweise
zur Störungsbehebung.
▶ Zurück-Taste drücken.
Im Display erscheint ein Pop-up-Fenster, in dem die aktuell schwer-
wiegendste Störung mit Störungs-Code und Zusatz-Code angezeigt
wird.
0010003158-002
Bild 84 Pop-up -Fenster mit Störungsanzeige
Um die aktuellen Störungen und die Störungshistorie abzurufen:
▶ Servicemenü > Diagnose > Störungsanzeigen auswählen und be-
stätigen.
Die Störungen werden mit Störungs-Code, Zusatz-Code und einer
kurzen Beschreibung, in welchem Teil der Anlage die Störung vor-
liegt, angezeigt.
Um die Störung zu beheben:
▶ Mögliche Ursache des Störungs-Codes und Zusatz-Codes in der
technischen Dokumentation des betroffenen Teils der Anlage identi-
fizieren und wie dort beschrieben die Störung beheben.
Wenn eine Störung am Wärmeerzeuger vorliegt:
▶ Störung beheben ( Kapitel 11.4, Seite 54).
Die letzten 20 aufgetretenen Störungen werden mit Zeitstempel gespei-
chert (Störungshistorie  technische Dokumentation der Bedienein-
heit).
Wenn sich eine Störung nicht beheben lässt:
▶ Zuständigen Servicetechniker kontaktieren.
▶ Nur Originalersatzteile verwenden. Schäden, die durch nicht vom
Hersteller gelieferte Ersatzteile entstehen, sind von der Haftung aus-
geschlossen.
11.2

Betriebsanzeigen am Feuerungsautomaten

Die LED am Feuerungsautomaten zeigt den aktuellen Betriebszustand
des Brenners an.
LED
Grün. dauerhaft leuchtend Feuerungsautomat ist in Betrieb
Grün, langsam blinkend
Grün, schnell blinkend
Aus
Tab. 27 Betriebsanzeigen Feuerungsautomat
Logano plus – 6720862200 (2023/09)

Betriebszustand

Feuerungsautomat ist im verriegelnden
Fehlerzustand
Feuerungsautomat ist im Notbetrieb,
Kommunikation gestört
Feuerungsautomat ist nicht in Betrieb
