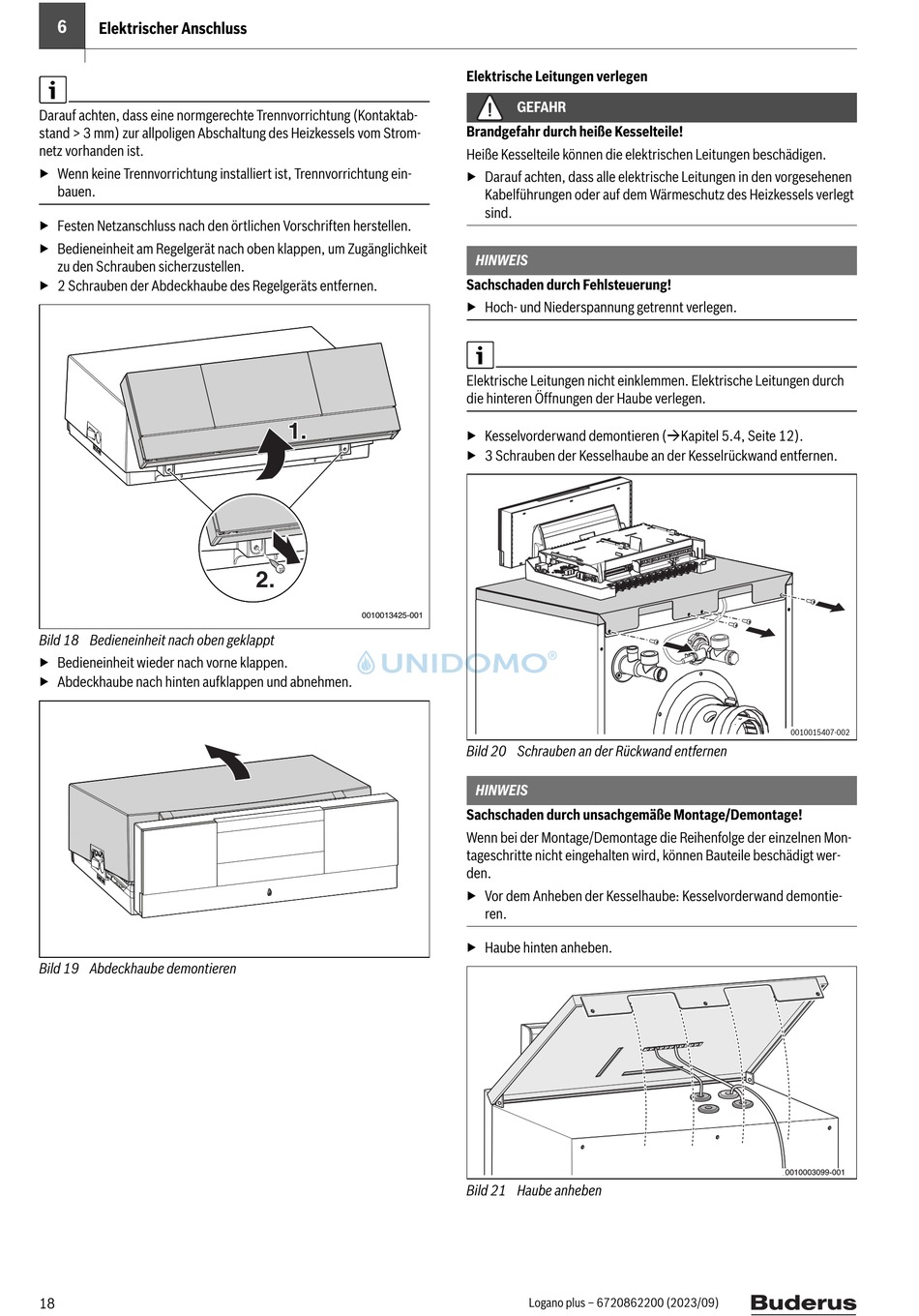

6
Elektrischer Anschluss
Darauf achten, dass eine normgerechte Trennvorrichtung (Kontaktab-
stand > 3 mm) zur allpoligen Abschaltung des Heizkessels vom Strom-
netz vorhanden ist.
▶ Wenn keine Trennvorrichtung installiert ist, Trennvorrichtung ein-
bauen.
▶ Festen Netzanschluss nach den örtlichen Vorschriften herstellen.
▶ Bedieneinheit am Regelgerät nach oben klappen, um Zugänglichkeit
zu den Schrauben sicherzustellen.
▶ 2 Schrauben der Abdeckhaube des Regelgeräts entfernen.
Bild 18 Bedieneinheit nach oben geklappt
▶ Bedieneinheit wieder nach vorne klappen.
▶ Abdeckhaube nach hinten aufklappen und abnehmen.
Bild 19 Abdeckhaube demontieren
18
1. 1. 1.
2. 2. 2.
0010013425-001

Elektrische Leitungen verlegen

GEFAHR
Brandgefahr durch heiße Kesselteile!
Heiße Kesselteile können die elektrischen Leitungen beschädigen.
▶ Darauf achten, dass alle elektrische Leitungen in den vorgesehenen
Kabelführungen oder auf dem Wärmeschutz des Heizkessels verlegt
sind.
HINWEIS
Sachschaden durch Fehlsteuerung!
▶ Hoch- und Niederspannung getrennt verlegen.
Elektrische Leitungen nicht einklemmen. Elektrische Leitungen durch
die hinteren Öffnungen der Haube verlegen.
▶ Kesselvorderwand demontieren (Kapitel 5.4, Seite 12).
▶ 3 Schrauben der Kesselhaube an der Kesselrückwand entfernen.
Bild 20 Schrauben an der Rückwand entfernen
HINWEIS
Sachschaden durch unsachgemäße Montage/Demontage!
Wenn bei der Montage/Demontage die Reihenfolge der einzelnen Mon-
tageschritte nicht eingehalten wird, können Bauteile beschädigt wer-
den.
▶ Vor dem Anheben der Kesselhaube: Kesselvorderwand demontie-
ren.
▶ Haube hinten anheben.
Bild 21 Haube anheben
Logano plus – 6720862200 (2023/09)
0010015407-002
0010003099-001
