Buderus Logano plus GB225 Montageanleitung
Vorschau ausblenden
Andere Handbücher für Logano plus GB225:
- Montage- und wartungsanleitung (24 Seiten) ,
- Montageanleitung (16 Seiten) ,
- Bedienungsanleitung (12 Seiten)
Verwandte Anleitungen für Buderus Logano plus GB225
Inhaltszusammenfassung für Buderus Logano plus GB225

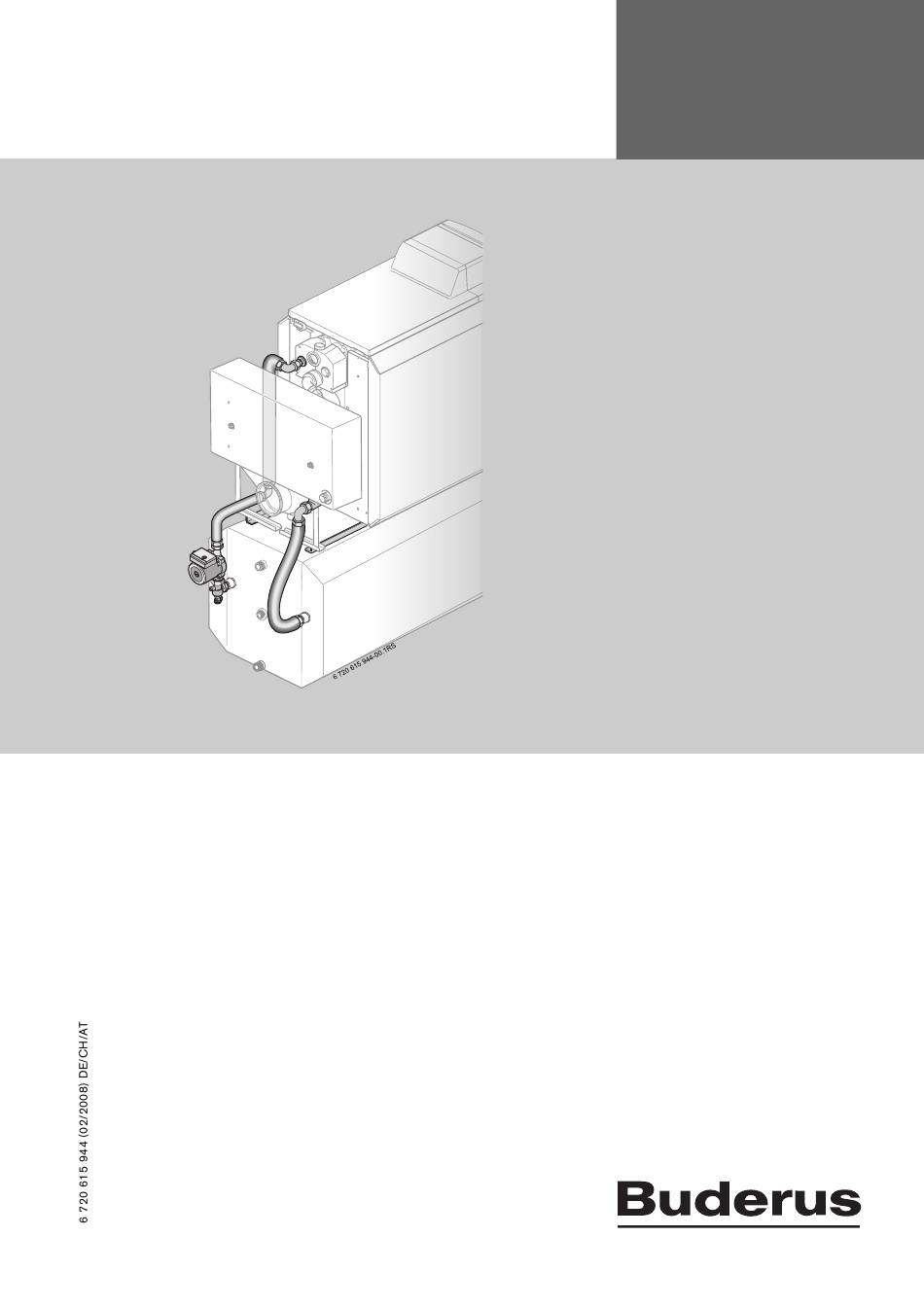

- Seite 1 Montageanleitung Zubehör Heizkessel-Speicher- Für das Fachhandwerk Verbindungsleitung Vor Montage und Wartung sorgfältig lesen. Logano plus GB225 Logalux LT300...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Sicherheitshinweise und Symbolerklärung Sicherheitshinweise Symbolerklärung Angaben zum Produkt Bestimmungsgemäßer Gebrauch Maße und Anschlüsse Heizkessel und Warmwasserspeicher aufstellen Lieferumfang Verbindungsleitungen montieren Heizkessel auf dem Warmwasserspeicher befestigen 3.1.1 Heizkessel auf den Warmwasserspeicher heben und befestigen 3.1.2 Wärmetauscher auf den Warmwasser- speicher stellen beim GB225-45 und GB225-55 3.1.3... -
Seite 3: Allgemeine Sicherheitshinweise Und Symbolerklärung
Sachschäden auftreten können. Verwenden Sie nur Originalersatzteile von Buderus. Für – Gefahr bedeutet, dass schwere Personenschäden Schäden, die durch nicht von Buderus gelieferte Ersatz- auftreten können. In besonders schweren Fällen teile entstehen, kann Buderus keine Haftung überneh- besteht Lebensgefahr. -
Seite 4: Angaben Zum Produkt

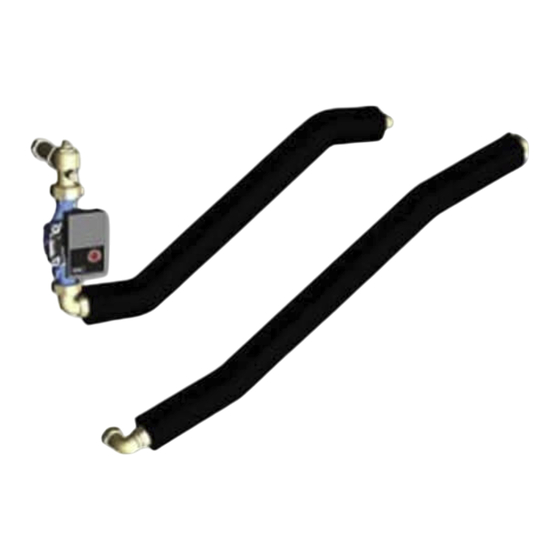

Angaben zum Produkt Angaben zum Produkt Bestimmungsgemäßer Gebrauch Die Verbindungsleitungen dienen zum Anschluss des Heizkessels Logano plus GB225 an den Warmwasser- speicher Logalux LT300. Maße und Anschlüsse Warnung: Anlagenschaden durch falsche Anschlüsse! V Anschlüsse nur wie in Bild 1 gezeigt mon- tieren. -
Seite 5: Heizkessel Und Warmwasserspeicher Aufstellen
Angaben zum Produkt Heizkessel und Warmwasserspei- cher aufstellen Warnung: Anlagenschaden durch Frost! V Heizungsanlage in einem frostsicheren Raum aufstellen. Der Heizkessel wird auf dem Warmwasserspeicher mon- tiert. Beim Heizkessel GB225-45 und GB225-55 wird der Wärmetauscher ebenfalls direkt auf dem Warmwas- serspeicher montiert. -
Seite 6: Lieferumfang
M 8 x 25 mit Mutter Tab. 4 Lieferumfang separat verpackt Für den GB225-68 benötigen Sie zusätzlich die Stützen mit Befestigungsschrauben [19, 20,21]. Sie erhalten sie optional bei Buderus. Bild 5 Lieferumfang Stützen für GB225-68 Verbindungsleitung GB225 - LT300 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 7: Verbindungsleitungen Montieren
Verbindungsleitungen montieren Verbindungsleitungen montieren Heizkessel auf dem Warmwasser- speicher befestigen 3.1.1 Heizkessel auf den Warmwasserspeicher heben und befestigen V Winkelprofilschienen [1] rechts und links mit Senkkopf- schrauben [2] auf dem Warmwasserspeicher so auf- schrauben, dass der abgeflachte Teil der Winkelprofilschiene nach vorne zeigt. Warnung: Verletzungsgefahr durch Tragen von schweren Lasten! V Kran oder andere geeignete Hubvorrich-... -
Seite 8: Wärmetauscher Auf Die Stützen Montieren Beim Gb225
Verbindungsleitungen montieren 3.1.3 Wärmetauscher auf die Stützen montieren beim GB225-68 Beim Heizkessel GB225-68 wird der Wär- metauscher nicht mit auf den Warmwasser- speicher gestellt. Er wird auf Stützen montiert und hinter der Heizkessel-Warm- wasserspeicher-Kombination aufgestellt. V Stützfüße des Wärmetauschers [4] um 90° nach innen drehen. -
Seite 9: Vorbereitende Arbeiten
Verbindungsleitungen montieren 3.2.1 Vorbereitende Arbeiten V Wärmeschutz [3] und Strahlungsschutzblech [4] vom Anschlussformstück abnehmen ( Montageanleitung des Heizkessels). V Stopfen [2] und Dichtung [1] aus dem Anschlussform- stück entfernen. V Wärmeschutz [3] entsprechend der verwendeten Anschlüsse ausschneiden und auf das Anschlussform- stück aufschieben ( Montage- und Wartungsanlei- tung des Heizkessels). -
Seite 10: Vorlaufanschluss Montieren
Verbindungsleitungen montieren 3.2.3 Vorlaufanschluss montieren Vorsicht: Anlagenschaden durch undichte Anschlüsse! V Vormontierte O-Ringe nicht zusätzlich fet- ten. V Darauf achten, dass die vormontierten O- Ringe nicht beschädigt werden. Vorsicht: Anlagenschaden durch undichte Anschlüsse! Anzugsmoment an der Klemmringverschrau- bung: V Die Verschraubungen handfest anziehen plus 1/4 Umdrehungen mit einem Gabel- schlüssel (dies entspricht einem Anzugs- moment von 60 Nm bis max. -
Seite 11: Winkelklemmringverschrau
Verbindungsleitungen montieren V Dichtung [1] in die seitliche Überwurfmutter des Eck- Rückschlagventils [2] einlegen und Eck-Rückschlag- ventil auf den Vorlaufanschluss am Warmwasserspei- cher aufschrauben. V Dichtung [3] für die Pumpe in die obere Überwurfmut- ter des Eck-Rückschlagventils [2] einlegen und Pumpe [4] mit Fließrichtung nach unten am Eck-Rückschlag- ventil anschrauben. -
Seite 12: Elektrischer Anschluss
Verbindungsleitungen montieren Elektrischer Anschluss Gefahr: Lebensgefahr durch elektrischen Strom! V Elektroarbeiten nur ausführen, wenn die entsprechende Qualifikation vorliegt. V Vor Öffnen des Geräts: Heizungsanlage mit dem Heizungsnot- schalter stromlos schalten und die Hei- zungsanlage über die entsprechende Haussicherung vom Stromnetz trennen. V Heizungsanlage gegen unbeabsichtigtes Wiedereinschalten sichern. -
Seite 13: Anlage Füllen
Anlage füllen Anlage füllen V Alle Ventile im Vorlauf und Rücklauf des Heizkreises öffnen. V Schraubenschlitz der Stellschraube [1] des Eck-Rück- schlagventils [2] in senkrechte Stellung (immer geöff- net) bringen. V Verschlussdeckel [5] des Füllhahnes abschrauben, Füllschlauch aufschrauben und Knebel [3] des Füllhah- nes in senkrechte Stellung bringen (öffnen). - Seite 14 Notizen Verbindungsleitung GB225 - LT300 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
- Seite 15 Notizen Verbindungsleitung GB225 - LT300 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
- Seite 16 Ferroknepper Buderus S.A. Z.I. Um Monkeler 20, Op den Drieschen B.P. 201 L-4003 Esch-sur-Alzette www.buderus.lu blf@buderus.lu Österreich Buderus Austria Heiztechnik GmbH Karl-Schönherr-Str. 2 A-4600 Wels Technische Hotline: 0810 - 810 - 444 www.buderus.at office@buderus.at Schweiz Buderus Heiztechnik AG Netzibodenstr. 36 CH-4133 Pratteln www.buderus.ch...
