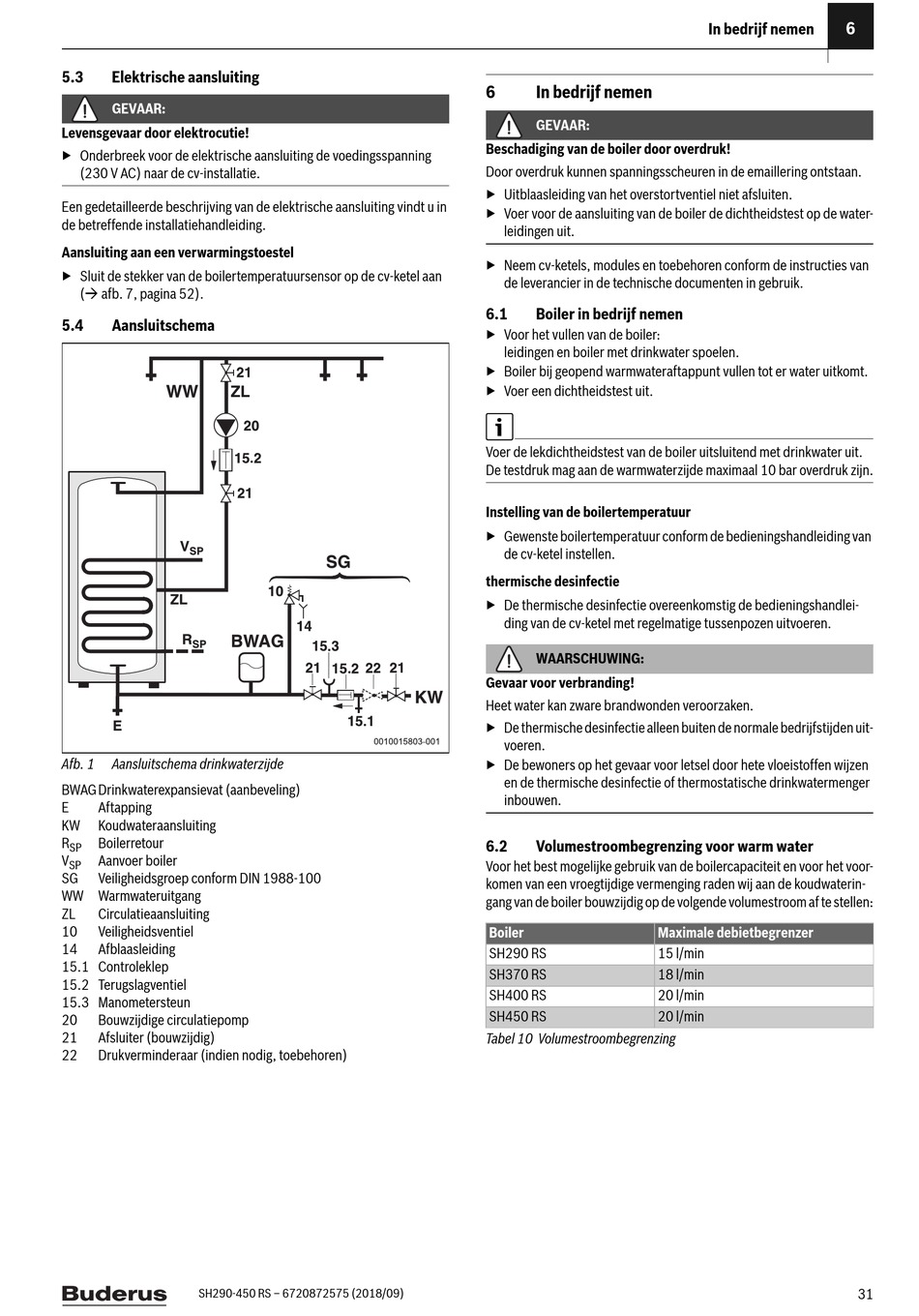

5.3

Elektrische aansluiting

GEVAAR:
Levensgevaar door elektrocutie!
▶ Onderbreek voor de elektrische aansluiting de voedingsspanning
(230 V AC) naar de cv-installatie.
Een gedetailleerde beschrijving van de elektrische aansluiting vindt u in
de betreffende installatiehandleiding.
Aansluiting aan een verwarmingstoestel
▶ Sluit de stekker van de boilertemperatuursensor op de cv-ketel aan
( afb. 7, pagina 52).
5.4

Aansluitschema

Afb. 1 Aansluitschema drinkwaterzijde
BWAG Drinkwaterexpansievat (aanbeveling)
E Aftapping
KW Koudwateraansluiting
R Boilerretour
SP
V Aanvoer boiler
SP
SG Veiligheidsgroep conform DIN 1988-100
WW Warmwateruitgang
ZL Circulatieaansluiting
10 Veiligheidsventiel
14 Afblaasleiding
15.1 Controleklep
15.2 Terugslagventiel
15.3 Manometersteun
20 Bouwzijdige circulatiepomp
21 Afsluiter (bouwzijdig)
22 Drukverminderaar (indien nodig, toebehoren)
SH290-450 RS – 6720872575 (2018/09)
6

In bedrijf nemen

GEVAAR:
Beschadiging van de boiler door overdruk!
Door overdruk kunnen spanningsscheuren in de emaillering ontstaan.
▶ Uitblaasleiding van het overstortventiel niet afsluiten.
▶ Voer voor de aansluiting van de boiler de dichtheidstest op de water-
leidingen uit.
▶ Neem cv-ketels, modules en toebehoren conform de instructies van
de leverancier in de technische documenten in gebruik.
6.1

Boiler in bedrijf nemen

▶ Voor het vullen van de boiler:
leidingen en boiler met drinkwater spoelen.
▶ Boiler bij geopend warmwateraftappunt vullen tot er water uitkomt.
▶ Voer een dichtheidstest uit.
Voer de lekdichtheidstest van de boiler uitsluitend met drinkwater uit.
De testdruk mag aan de warmwaterzijde maximaal 10 bar overdruk zijn.
Instelling van de boilertemperatuur
▶ Gewenste boilertemperatuur conform de bedieningshandleiding van
de cv-ketel instellen.
thermische desinfectie
▶ De thermische desinfectie overeenkomstig de bedieningshandlei-
ding van de cv-ketel met regelmatige tussenpozen uitvoeren.
WAARSCHUWING:
Gevaar voor verbranding!
Heet water kan zware brandwonden veroorzaken.
▶ De thermische desinfectie alleen buiten de normale bedrijfstijden uit-
voeren.
▶ De bewoners op het gevaar voor letsel door hete vloeistoffen wijzen
en de thermische desinfectie of thermostatische drinkwatermenger
inbouwen.
6.2

Volumestroombegrenzing voor warm water

Voor het best mogelijke gebruik van de boilercapaciteit en voor het voor-
komen van een vroegtijdige vermenging raden wij aan de koudwaterin-
gang van de boiler bouwzijdig op de volgende volumestroom af te stellen:
Boiler Maximale debietbegrenzer
SH290 RS 15 l/min
SH370 RS 18 l/min
SH400 RS 20 l/min
SH450 RS 20 l/min
Tabel 10 Volumestroombegrenzing
6
In bedrijf nemen
