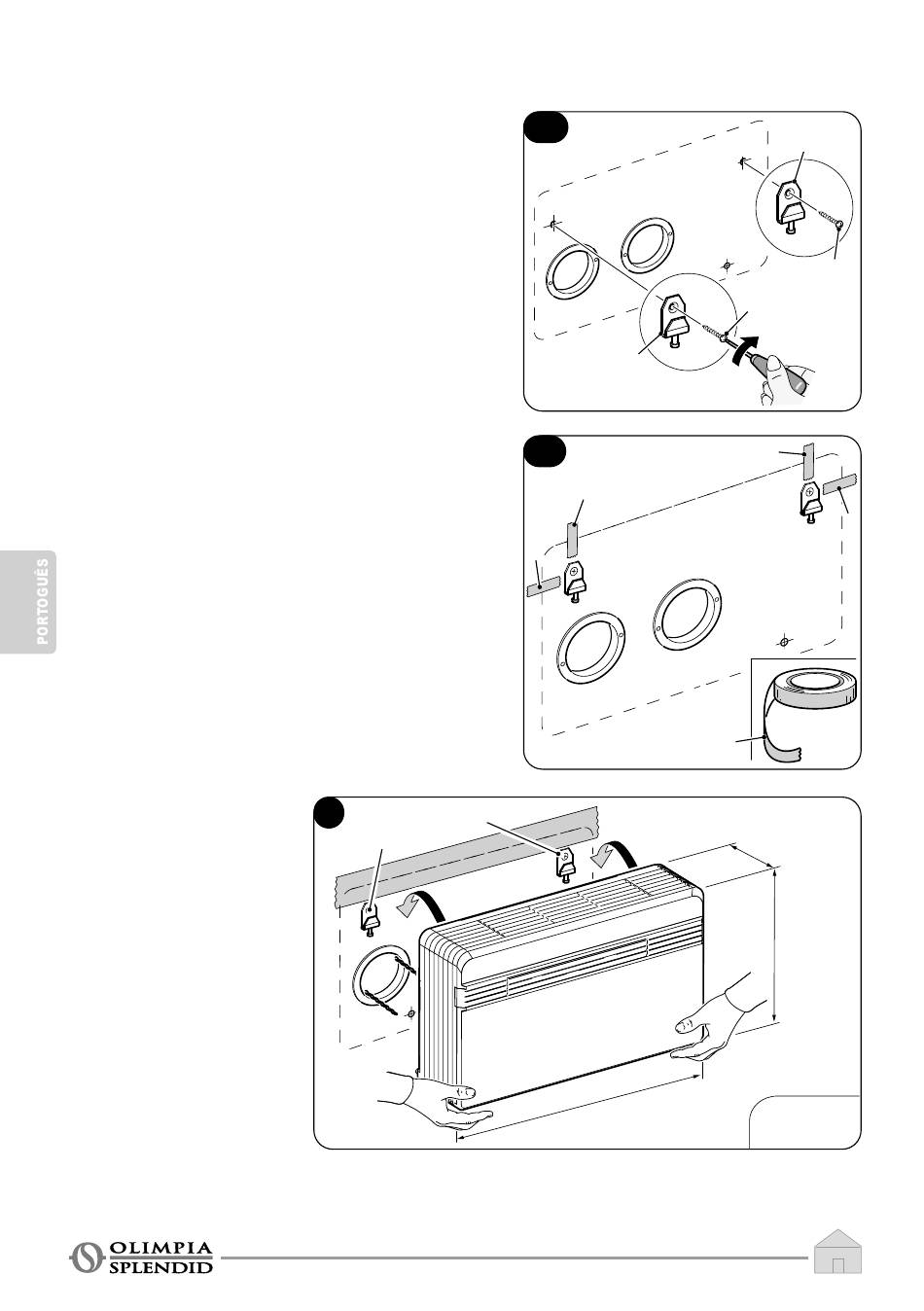

2.4.5 - Posicionamento do aparelho nos suportes de ancoragem
Usando os dois orifícios feitos anteriormente
(ver fig. 6), fixe os suportes de suporte (L) na
parede usando os parafusos (E) fornecidos
(fig. 22a).
Após a verificação:
que os estribos de fixação estão bem
ancorados à parede,
que foram tomadas medidas (se
necessário) para a ligação elétrica e
para a drenagem de condensados,
é possível ligar o ar condicionado.
Realize os seguintes passos:
a. Aplique fita adesiva (A) para ter
referências aos pontos de fixação da
unidade (fig. 22b).
A fita pode ser removida assim que a
unidade estiver ligada à parede.
b. Levante o ar condicionado levando-o
para os lados da base inferior e prenda-o
aos suportes (L) (fig. 23). Para facilitar
a operação de acoplamento, incline a
parte inferior do aparelho ligeiramente
em sua direção.
PT - 24
23
L
L
22a
L
22b
A
A
903mm
L
E
E
A
A
A
215mm
520
mm
~38,5 kg
